Назначение и область применения

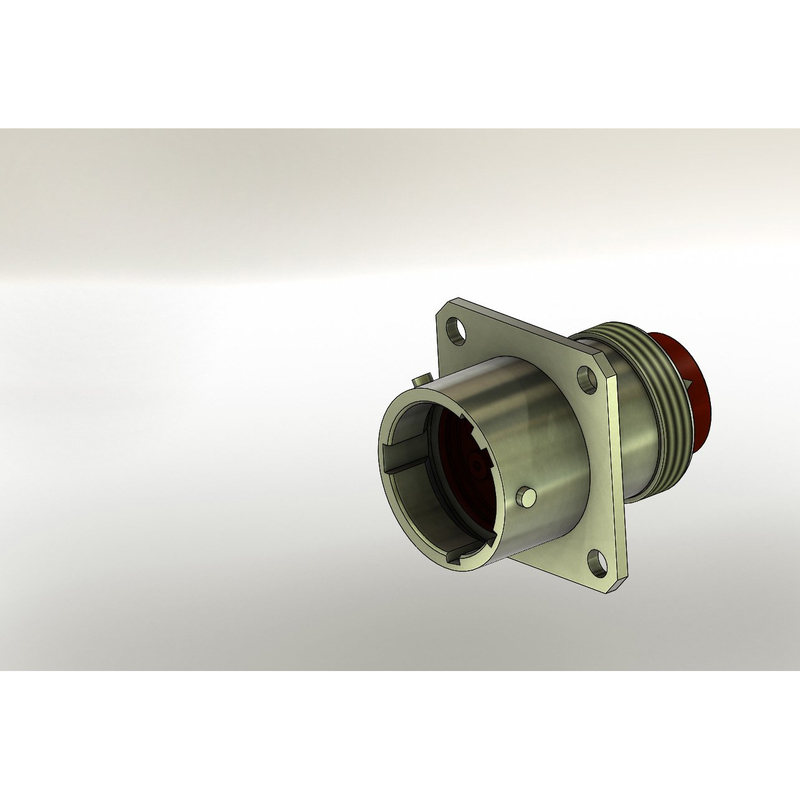

СНЦ23-7/18В-12-В Элекон «5» — это цилиндрический электрический разъём серии СНЦ23 производства ЗАО «Элекон» (г. Саранск). Изделие предназначено для монтажа в электронных блоках и приборах, в том числе военного и специального назначения. Разъём применяется для внутреннего монтажа в аппаратуре, как правило во всеклиматическом исполнении, что позволяет использовать его в широком диапазоне температур и в условиях повышенной влажности, вибрации и механических нагрузок.

Разъёмы серии СНЦ23 рассчитаны на работу в цепях постоянного и переменного тока частотой до 3000 кГц при амплитуде напряжения до 700 В. Модель СНЦ23-7/18В-12-В «5» относится к типоразмеру с условным наружным диаметром корпуса порядка 18–19 мм. Вилка имеет 7 контактов и выполнена в кабельном варианте с прямым или угловым кожухом. Исполнение «12» указывает на тип фланца, крепления и вариант подключения кабеля, а индекс «5» обозначает специальное исполнение или версию по техническим условиям.

Технические особенности и конструкция

Изделие отличается продуманной конструкцией, обеспечивающей стабильное электрическое соединение в сложных условиях эксплуатации. Сочленение ответных частей разъёма — байонетное, с фиксацией по направлению оболочки. Корпус обычно имеет пятишпоночную поляризацию, что исключает неверное подключение и позволяет использовать несколько контактов «под ключ» для идентификации кабеля или блока.

К числу подтверждённых особенностей данной модели относятся следующие параметры и свойства:

• Рабочее напряжение до 700 В (амплитудное значение).
• Номинальный ток на контакт до 15 А.
• Максимальный кратковременный ток порядка 35 А.
• Частотный диапазон до 3000 кГц.
• Байонетное сочленение с пятишпоночной поляризацией.
• Контакты изолированы термостойким материалом.
• Покрытие контактов — золото или серебро в зависимости от модификации, что обеспечивает низкое переходное сопротивление и коррозионную стойкость.
• Устойчивость к тряске, вибрации и перепадам температур.

Конструкция разъёма обеспечивает надёжное сочленение при механических воздействиях и сохраняет работоспособность в широком диапазоне климатических условий. Применение коррозионностойких покрытий контактов увеличивает срок службы изделия и стабильность электрических параметров.

Эксплуатационные характеристики и надёжность

По общей серии СНЦ23 допускается не менее 500 циклов сочленения и расчленения. Минимальная наработка составляет тысячи часов в зависимости от температурных режимов эксплуатации. Срок сохраняемости без функционального ухудшения — порядка 15 лет при соблюдении норм хранения и эксплуатации, установленных техническими условиями.

Разъём поставляется в заводской упаковке. Приёмка изделия — «5», год выпуска — 2022. Артикул для заказа — 21076. Изделие соответствует требованиям, предъявляемым к разъёмам специального и военного назначения, и может применяться в аппаратуре ответственного применения, где важны стабильность соединения, устойчивость к внешним воздействиям и длительный срок службы.

Применение

СНЦ23-7/18В-12-В Элекон «5» используется в составе радиоэлектронной аппаратуры, измерительных приборов, блоков управления и коммутации. Разъём подходит для соединения кабельных линий с приборами, где требуется быстрое и надёжное байонетное сочленение, защита от неправильной стыковки и устойчивость к вибрационным нагрузкам. Всеклиматическое исполнение позволяет эксплуатировать изделие в стационарных и подвижных объектах, включая аппаратуру специального назначения.
