Назначение и область применения

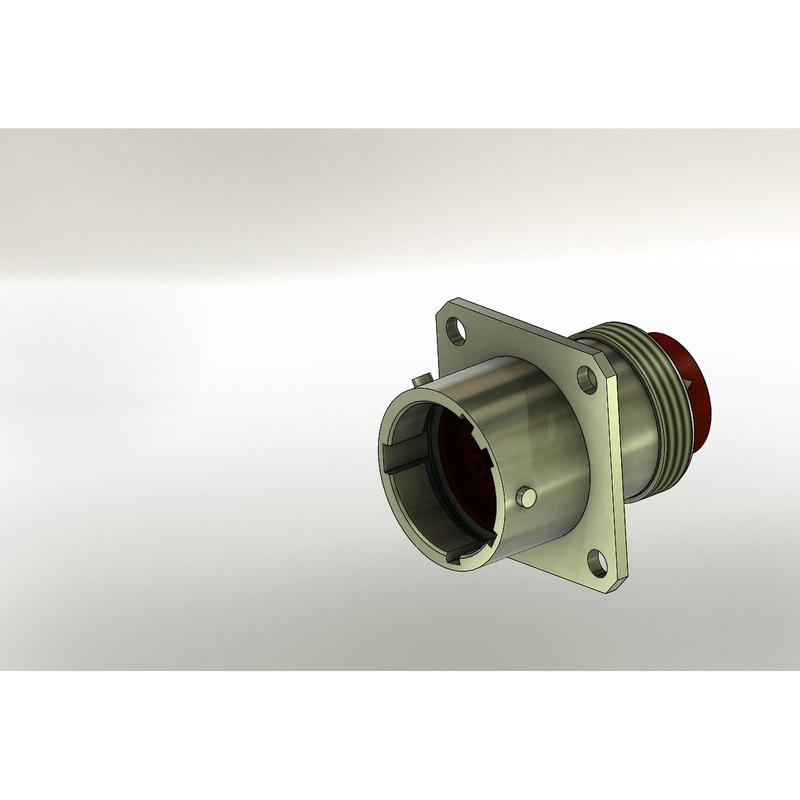

СНЦ23-7/18В-12-В от завода Элекон «5» представляет собой цилиндрический электрический разъём всеклиматического исполнения, предназначенный для надёжного соединения в цепях постоянного и переменного тока частотой до 3000 кГц с амплитудным напряжением до 700 В. Это вилка кабельная прямая с 7 контактами, изготавливаемая по ТУ ГЕО.364.241 и рассчитанная на внутренний монтаж в промышленном оборудовании.

Изделие применяется в промышленной электронике, военной технике и оборудовании с жёсткими климатическими требованиями. Конструкция допускает монтаж без кожуха, а также с прямым или угловым кожухом, что расширяет возможности компоновки внутри корпусов аппаратуры. Разъём сохраняет работоспособность в широком интервале температур и выдерживает до 500 циклов сочленений-расчленений.

Технические особенности и конструкция

Цифры в обозначении указывают на количество вставок (7), условный размер корпуса (18 мм) и тип покрытия контактов (12-В — вероятно, золото или специальное исполнение). Корпус изготавливается из прочных материалов, обеспечивающих герметичность и многопозиционную установку изолятора. Байонетное соединение и пятишпоночная поляризация гарантируют точную установку и исключают неправильное сочленение.

Электрические и эксплуатационные параметры

• Максимальный рабочий ток на контакт достигает 15 А, в отдельных режимах — до 35 А
• Интервал рабочих температур от минус 60 до плюс 100 градусов Цельсия для серебряных контактов и до плюс 155 градусов Цельсия для золотых
• Количество сочленений-расчленений до 500 циклов
• Наработка от 3000 до 13000 часов в зависимости от условий эксплуатации
• Срок сохраняемости 15 лет

Совместимость

СНЦ23-7/18В-12-В сочленяется с розетками серий СНЦ27, СНЦ28, СНЦ29. Артикул изделия — 21075, категория по классификации производителя — СНЦ23. Приёмка — «5», год выпуска — 2022. Поставка осуществляется в заводской упаковке.

Особенности исполнения Элекон «5»

Модели Элекон «5» относятся к хорошо зарекомендовавшей себя советской и российской промышленной номенклатуре 1980–2010-х годов. Приёмка «5» подтверждает прохождение заводского контроля качества в соответствии с установленными для данной серии требованиями. Корпус разъёма выполнен в оливково-зелёном или серебристом исполнении, типичном для изделий серии СНЦ23, что обеспечивает дополнительную защиту от внешних воздействий.

Герметичная конструкция и продуманная схема поляризации делают разъём пригодным для ответственных соединений, где важны стабильность контакта, стойкость к вибрациям и перепадам температуры. Изделие рассчитано на длительную эксплуатацию в составе стационарного и подвижного оборудования, включая аппаратуру специального назначения.
