Назначение и область применения

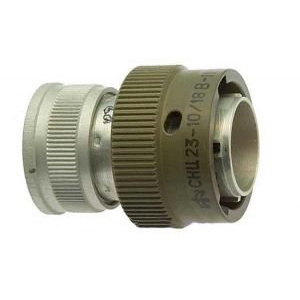

СНЦ23-7/18В-11-В «5» представляет собой цилиндрический электрический соединитель серии СНЦ23, произведённый в России на предприятии «Элекон». Изделие выполнено в виде вилки всеклиматического исполнения и предназначено для внутреннего монтажа в аппаратуре. Соединитель рассчитан на работу в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В.

Изделие применяется в аппаратуре с повышенными требованиями к устойчивости к вибрационным и ударным нагрузкам, а также к работе в широком диапазоне температурных условий. Соответствие техническим условиям ГЕ0.364.241ТУ подтверждает пригодность соединителя для ответственных применений, включая промышленное оборудование, контрольно-измерительную технику и аппаратуру специального назначения.

Конструктивные особенности

Соединитель оснащён семью контактами диаметром 1,5 мм. Байонетное сочленение обеспечивает быстрое и надёжное соединение с соответствующими розетками серии СНЦ23, исключая самопроизвольное расчленение при вибрациях. Пятишпоночная поляризация корпуса и многопозиционная установка изолятора гарантируют защиту от неверного соединения.

Покрытие контактов выполнено золотым, что обеспечивает низкое переходное сопротивление и высокую стабильность электрического стыка в широком диапазоне температур. Суффикс «5» в обозначении указывает на вариант конструктивного исполнения в рамках серии СНЦ23-7/18В-11-В — как правило, это кабельная вилка с прямым или угловым кожухом либо с обоймой под термоусаживаемую трубку, рассчитанная на подключение к многожильному кабелю и монтаж в корпусе прибора.

Технические характеристики

• Количество контактов: 7
• Диаметр контактов: 1,5 мм
• Максимальное рабочее напряжение: до 700 В
• Ток на одиночный контакт: до 20 А
• Сопротивление контакта: не более 0,0025 Ом
• Диапазон рабочих температур: примерно от –60 до +200 °C
• Минимальная наработка: от 3000 до 10000 и более часов
• Количество сочленений-расчленений: не менее 500

Комплектация и хранение

Изделие поставляется в заводской упаковке производителя. Артикул товара — 21074. Приёмка соответствует обозначению «5», год выпуска — 2022. Заводская упаковка обеспечивает сохранность соединителя при транспортировке и хранении до момента установки в аппаратуру.
