Элекон

Цена:

11600 ₽

В наличии: 27 шт.

Заводская упаковка

Производитель: Элекон

Технические характеристики

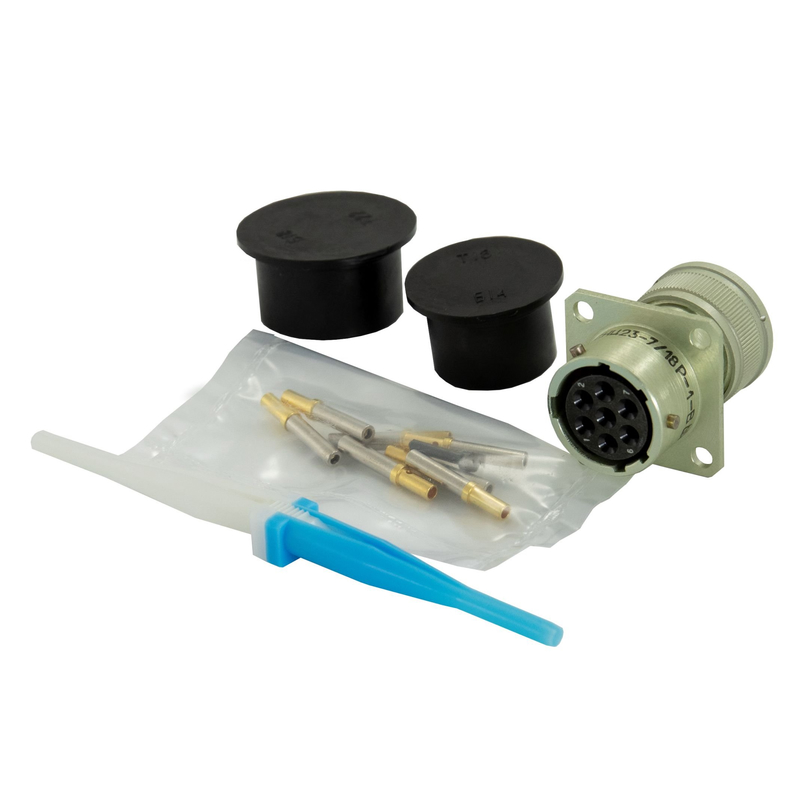

СНЦ23-7/18Р-8-В от Элекон «ОТК» — это цилиндрический многопозиционный разъём, выпускаемый заводом Элекон с приёмкой отдела технического контроля (ОТК). Он предназначен для надёжного соединения в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 700 В.

Розетка кабельная с угловым кожухом имеет 7 контактов диаметром 1,5 мм, токовую нагрузку до 6–20 А на контакт (в зависимости от условий) и сопротивление контакта не более 4 мОм.
Рабочий диапазон температур — от -60°C до +155°C, сочленение байонетное, с многошпоночной поляризацией и многопозиционной установкой изолятора.
Сопротивление изоляции ≥5000 МОм, наработка на отказ ≥1000 часов, срок службы ≥15 лет.

Обозначение расшифровывается как: СНЦ23 (тип), 7 (контакты), 18 (размер), Р (розетка), 8 (кабельная часть с угловым кожухом), В (всеклиматическое).
Контакты извлекаемые с золотым покрытием, монтаж обжимкой, габариты ≈26×36×51 мм.
Соответствует ТУ ГЕ0.364.241ТУ или аналогичным.

Используется во внутреннем монтаже промышленного оборудования, в т.ч. советской/российской техники, для герметичных соединений в жёстких климатических условиях.
Применим в авиации, судостроении и других отраслях с повышенными требованиями к надёжности.

Описание

Назначение и область применения

СНЦ23-7/18Р-8-В от завода Элекон с приёмкой отдела технического контроля (ОТК) — это цилиндрический многопозиционный разъём, предназначенный для надёжного соединения в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В. Изделие относится к категории СНЦ23 и представляет собой кабельную розетку с угловым кожухом.

Разъём рассчитан на применение во внутреннем монтаже промышленного оборудования, включая советскую и российскую технику, где требуется герметичное соединение в жёстких климатических условиях. Благодаря всеклиматическому исполнению и расширенному диапазону рабочих температур изделие востребовано в авиации, судостроении и других отраслях с повышенными требованиями к надёжности электрических соединений.

Конструктивные особенности и технические характеристики

Обозначение СНЦ23-7/18Р-8-В расшифровывается следующим образом: СНЦ23 — тип разъёма, 7 — количество контактов, 18 — типоразмер, Р — розетка, 8 — кабельная часть с угловым кожухом, В — всеклиматическое исполнение.

Ключевые параметры изделия:

Количество контактов — 7, диаметр контактов — 1,5 мм.
Токовая нагрузка — от 6 до 20 А на контакт в зависимости от условий эксплуатации.
Сопротивление контакта — не более 4 мОм.
Сопротивление изоляции — не менее 5000 МОм.
Рабочий диапазон температур — от минус 60 °C до плюс 155 °C.
Тип сочленения — байонетное, с многошпоночной поляризацией.
Наработка на отказ — не менее 1000 часов.
Срок службы — не менее 15 лет.
Габаритные размеры — приблизительно 26 × 36 × 51 мм.

Контакты и монтаж

Контакты разъёма извлекаемые, с золотым покрытием, что обеспечивает стабильное переходное сопротивление и защиту от окисления. Монтаж проводов выполняется методом обжимки. Изолятор допускает многопозиционную установку, что позволяет гибко конфигурировать распайку под конкретную схему подключения.

Качество и соответствие требованиям

Изделие выпускается заводом Элекон и проходит приёмку отдела технического контроля (ОТК), что подтверждает соответствие каждого экземпляра установленным техническим требованиям. Разъём соответствует ТУ ГЕ0.364.241ТУ или аналогичным техническим условиям.

Год выпуска — 2024. Товар поставляется в заводской упаковке, что исключает повреждения при транспортировке и хранении. Артикул изделия — 21093.
