Назначение и область применения

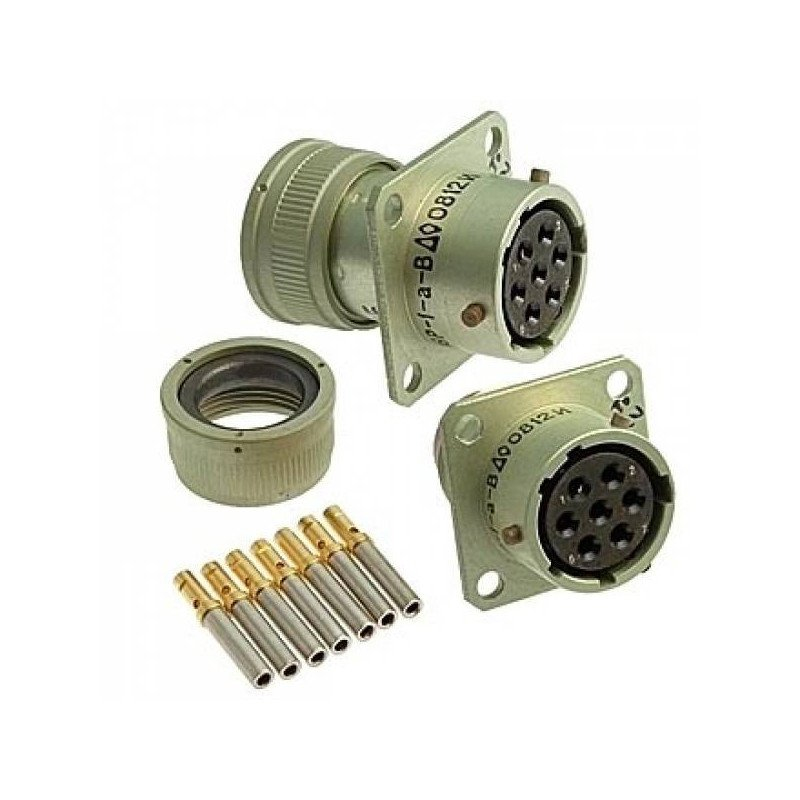

Соединитель СНЦ23-7/18Р-2-В производства завода «Элекон» с приёмкой «ОТК» представляет собой цилиндрический низкочастотный электрический соединитель малогабаритного исполнения, предназначенный для внутреннего монтажа. Устройство служит для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при рабочем напряжении до 700 В. Байонетное соединение обеспечивает быстрое и надёжное сочленение и расчленение ответных частей, что особенно важно в условиях ограниченного пространства и при необходимости оперативного обслуживания оборудования.

Изделие ориентировано на применение в приборах, блоках и оборудовании промышленного и специального назначения, где предъявляются повышенные требования к стабильности электрических контактов, устойчивости к механическим воздействиям и широкому диапазону климатических факторов. Тип корпуса — розетка приборная (Р) с прямым кожухом (2) — позволяет устанавливать соединитель непосредственно на панель или корпус аппаратуры, обеспечивая удобный доступ для подключения кабельной части.

Технические и эксплуатационные характеристики

Соединитель имеет 7 контактов при условном размере корпуса 18. Поляризация корпуса выполнена по пятишпоночной схеме, что исключает неправильное сочленение с ответной частью и защищает контакты от повреждения. Покрытие контактов — золото или серебро, что гарантирует низкое переходное сопротивление и высокую коррозионную стойкость в течение всего срока службы.

Климатическое исполнение — всеклиматическое, соответствующее требованиям ГОСТ В 20.39.404-81. Изделие сохраняет работоспособность в диапазоне температур от минус 60 до плюс 155 градусов Цельсия, при относительной влажности до 100 процентов и температуре плюс 35 градусов Цельсия. Соединитель выдерживает пониженное атмосферное давление до 1,33 умноженное на 10 в минус десятой степени Па, а также линейное ускорение до 2000 метров на секунду в квадрате (200 g). Минимальная наработка составляет 1000 часов, допустимое количество сочленений-расчленений — 500 циклов. Срок сохраняемости изделия — 25 лет.

Нормативная документация и качество

Категория качества «ОТК» подтверждает соответствие изделия техническим условиям НКЦС.434410.112ТУ (приёмка «1»), ГЕ0.364.241ТУ (приёмка «5» или «7»). Приёмка «ОТК» означает прохождение полного цикла заводских испытаний, предусмотренных технической документацией, и гарантирует, что каждый соединитель проверен на соответствие электрическим, механическим и климатическим параметрам до отгрузки потребителю.

Совместимость и монтаж

Соединитель СНЦ23-7/18Р-2-В сочленяется с вилками серий СНЦ27, СНЦ28 и СНЦ29, что обеспечивает взаимозаменяемость в рамках единой системы соединителей. Благодаря байонетному замку сочленение выполняется поворотом корпуса на фиксированный угол, при этом обеспечивается надёжная фиксация от самопроизвольного разъединения под воздействием вибраций и ударных нагрузок.

Конструкция для внутреннего монтажа позволяет размещать розетку внутри корпуса оборудования или на его стенке с выводом контактной группы наружу. Малогабаритное исполнение способствует экономии места при компоновке аппаратуры, а металлический корпус обеспечивает дополнительное экранирование контактной зоны от внешних электромагнитных помех.

Особенности поставки

• Артикул изделия: 21092.
• Производитель: завод «Элекон».
• Серия: СНЦ23.
• Комплектация: заводская упаковка.
• Год: 2025.
• Приёмка: «ОТК».

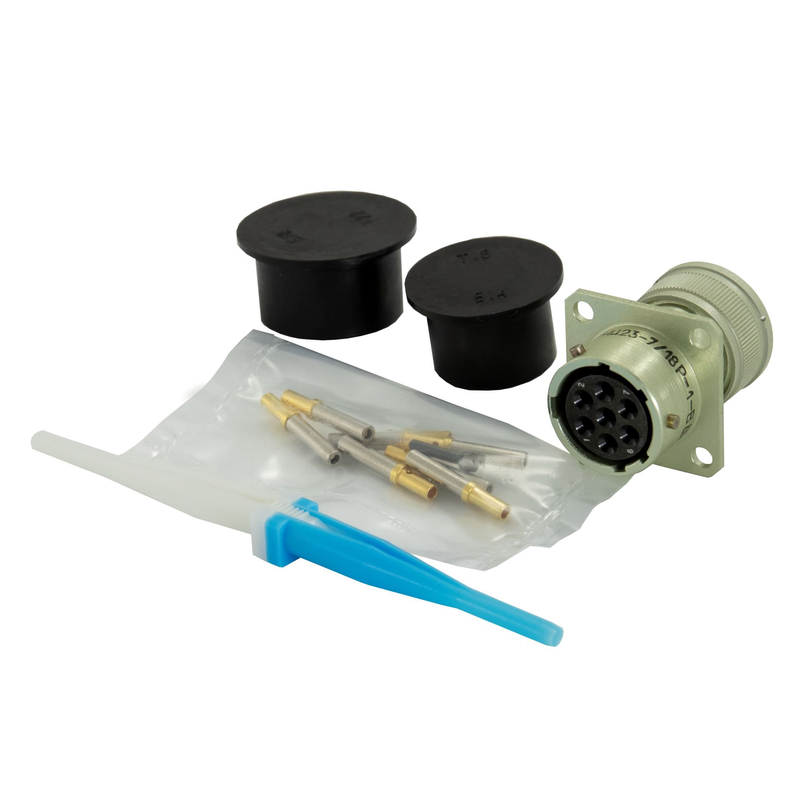

Изделие поставляется в заводской упаковке, обеспечивающей сохранность соединителя при транспортировке и хранении. Упаковка защищает контактные поверхности от механических повреждений и воздействия окружающей среды до момента установки в аппаратуру.
