Назначение и область применения

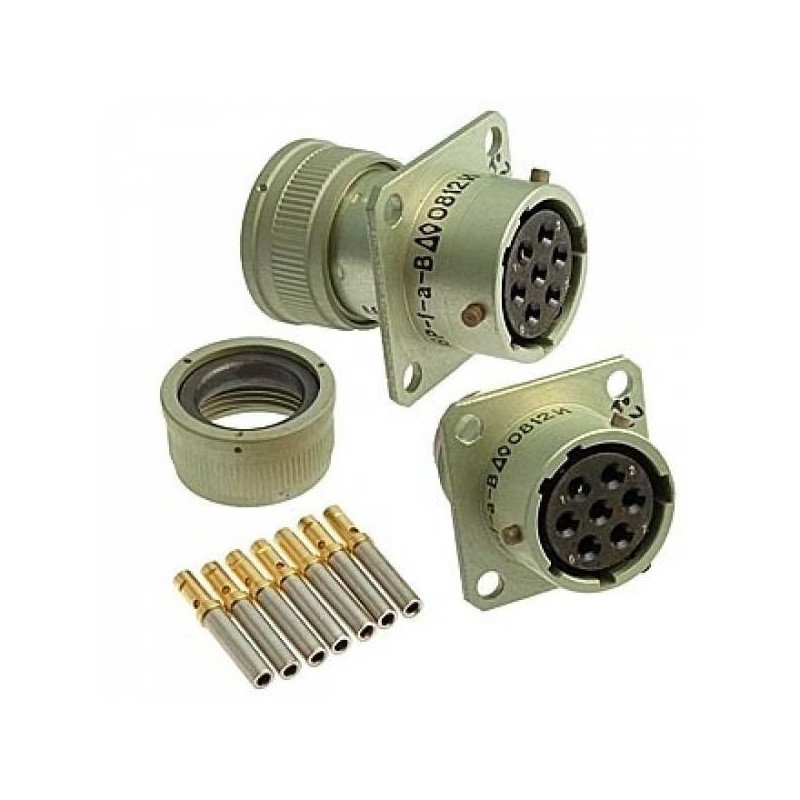

Соединитель СНЦ23-7/18Р-1-В производства завода «Элекон» с приёмкой «ОТК» представляет собой цилиндрический низкочастотный малогабаритный разъём розеточного типа, предназначенный для внутреннего монтажа в приборных блоках и аппаратуре. Изделие рассчитано на работу в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В.

Разъём обеспечивает надёжное сочленение и передачу электрических сигналов в условиях повышенной вибрации, ударных нагрузок и широкого диапазона температур. Конструкция ориентирована на применение в авиационной технике, промышленном оборудовании и специализированных электронных системах, где требуется стабильный электрический контакт при эксплуатации в сложных условиях.

Конструктивные особенности

Соединитель имеет 7 контактов диаметром 1,5 мм. Контакты выполнены извлекаемыми, что упрощает монтаж и обслуживание. Покрытие контактов — золото или серебро, обеспечивающее низкое переходное сопротивление и защиту от окисления. Максимальный ток на контакт достигает 20 А, сопротивление контактов составляет не более 2,5 МОм.

Байонетное сочленение обеспечивает быстрое и надёжное соединение ответных частей, исключая самопроизвольное расстыкование при вибрационных нагрузках. Многошпоночная поляризация корпуса предотвращает неправильное соединение. Всеклиматическое исполнение позволяет эксплуатировать разъём при температурах от минус 60 до плюс 200 °C.

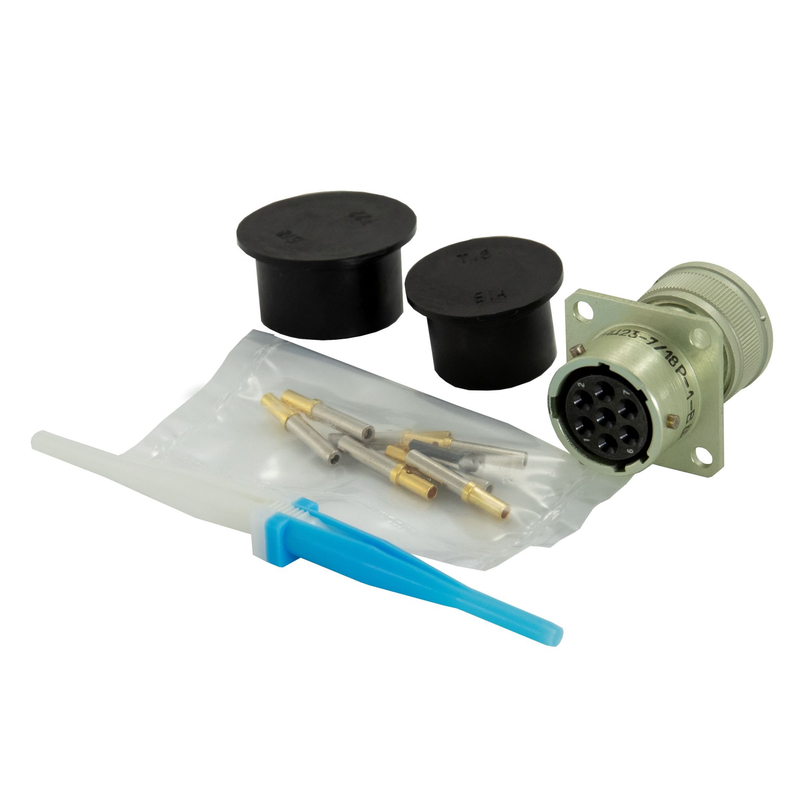

Монтаж объёмный — обжим или пайка. Данный способ обеспечивает надёжную фиксацию проводов и стабильность электрических характеристик. Соединитель поставляется в заводской упаковке.

Эксплуатационные характеристики

• Количество контактов: 7
• Диаметр контактов: 1,5 мм
• Максимальный ток на контакт: до 20 А
• Сопротивление контактов: не более 2,5 МОм
• Рабочее напряжение: до 700 В
• Диапазон частот: до 3 МГц
• Температурный диапазон: от минус 60 до плюс 200 °C
• Вибрационная стойкость: до 5000 Гц
• Ударная стойкость: до 5000 м/с²
• Минимальная наработка: 1000 часов
• Тип сочленения: байонетное
• Поляризация: многошпоночная

Соответствие стандартам и приёмка

Изделие соответствует техническим условиям ГЕ0.364.241ТУ или НКЦС.434410.112ТУ с категорией приёмки «ОТК». Приёмка «ОТК» означает, что каждая единица продукции прошла контроль отдела технического контроля завода-изготовителя и признана годной к эксплуатации в соответствии с заявленными характеристиками.

Применение

Разъём предназначен для использования в приборных блоках, требующих надёжного электрического соединения в условиях вибрации, ударов и значительных перепадов температур. Изделие применяется в авиационной технике, промышленном оборудовании и специализированной аппаратуре, где критически важны стабильность контакта и длительный срок службы. Внутренний монтаж позволяет интегрировать соединитель непосредственно в корпуса приборов и блоков, обеспечивая компактность и удобство компоновки.
