Назначение и область применения

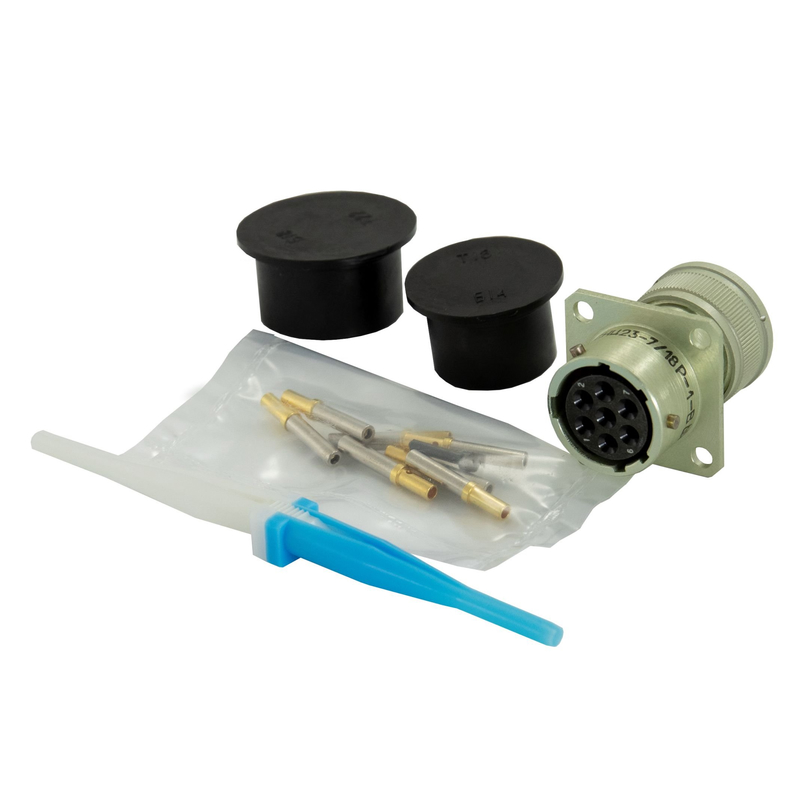

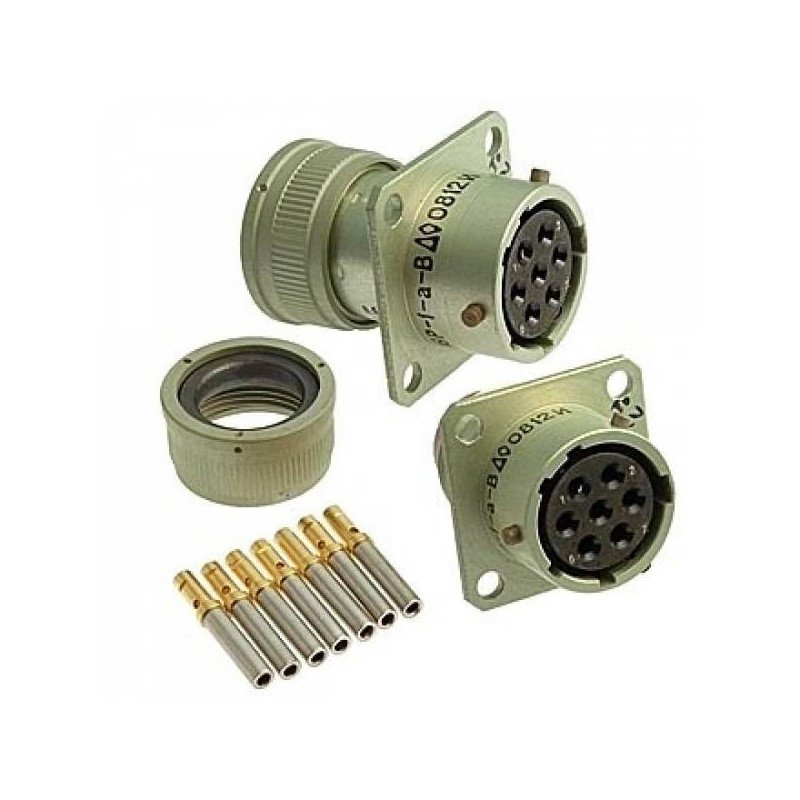

СНЦ23-7/18Р-2-В Элекон «5» — цилиндрический низкочастотный малогабаритный соединитель для внутреннего монтажа с байонетным соединением. Устройство предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В.

Соединитель этой серии применяется в приборных розетках с прямым кожухом. Конструкция рассчитана на использование в составе радиоэлектронной аппаратуры, измерительных комплексов и промышленного оборудования, где требуется надёжное разъёмное соединение с защитой от самопроизвольного расчленения.

Технические особенности и подтверждённые характеристики

Модель имеет 7 контактов диаметром 1,5 мм. Максимальный рабочий ток на каждый контакт составляет 12 А, сопротивление контактов — не более 2,5 мОм. Покрытие контактов выполнено из золота, что обеспечивает стабильное переходное сопротивление и устойчивость к коррозии.

Корпус соединителя оснащён пятишпоночной поляризацией. Изолятор допускает многопозиционную установку, что упрощает ориентацию ответной части при монтаже. Байонетное соединение гарантирует быстрое сочленение и расчленение с надёжной фиксацией.

Изделие соответствует всеклиматическому исполнению по ГОСТ В 20.39.404-81. Диапазон рабочей температуры — от -60 до +155 °C. Сопротивление изоляции составляет не менее 5000 МОм.

Соединитель выдерживает:

• синусоидальную вибрацию в диапазоне 1–5000 Гц;
• ускорение до 2000 м/с² (200 g);
• влажность 100% при температуре +35 °C;
• пониженное давление до 1,33·10⁻¹⁰ Па.

Эксплуатационные параметры и надёжность

Минимальная наработка изделия составляет 1000 часов. Допустимое количество сочленений-расчленений — 500 циклов. Срок сохраняемости — 25 лет, что подтверждает долговременную стабильность характеристик при хранении в регламентированных условиях.

Приёмка «5» означает проведение полного контроля в соответствии с требованиями ТУ ГЕ0.364.241ТУ. Поставка осуществляется в заводской упаковке, обеспечивающей сохранность контактов и корпуса при транспортировке.

Рекомендации по применению

Соединитель ориентирован на задачи, где необходима работа в широком диапазоне температур, при повышенной влажности и механических нагрузках. Золотое покрытие контактов позволяет использовать изделие в слаботочных цепях с повышенными требованиями к качеству соединения.

Пятишпоночная поляризация исключает ошибочное подключение ответной части. При монтаже внутри приборного корпуса следует учитывать габаритные размеры розетки и предусмотреть свободное пространство для байонетного хода. Многопозиционная установка изолятора даёт возможность выбирать угловое положение контактной группы в зависимости от компоновки аппаратуры.
