Назначение и область применения

Цилиндрический низкочастотный малогабаритный соединитель СНЦ23-7/18Р-2-В производства завода «Элекон» (приёмка «5») предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В. Изделие ориентировано на внутренний монтаж и обеспечивает надёжное соединение и разъединение электрических цепей в составе приборов и аппаратуры различного назначения.

Соединитель рассчитан на эксплуатацию в условиях воздействия вибрационных нагрузок в диапазоне частот от 1 до 5000 Гц, ускорений до 2000 м/с² и повышенной влажности. Климатическое исполнение всеклиматическое [В] по ГОСТ В 20.39.404-81 позволяет применять изделие в широком спектре климатических зон и режимов работы, включая жёсткие условия промышленной и специальной аппаратуры.

Конструктивные особенности

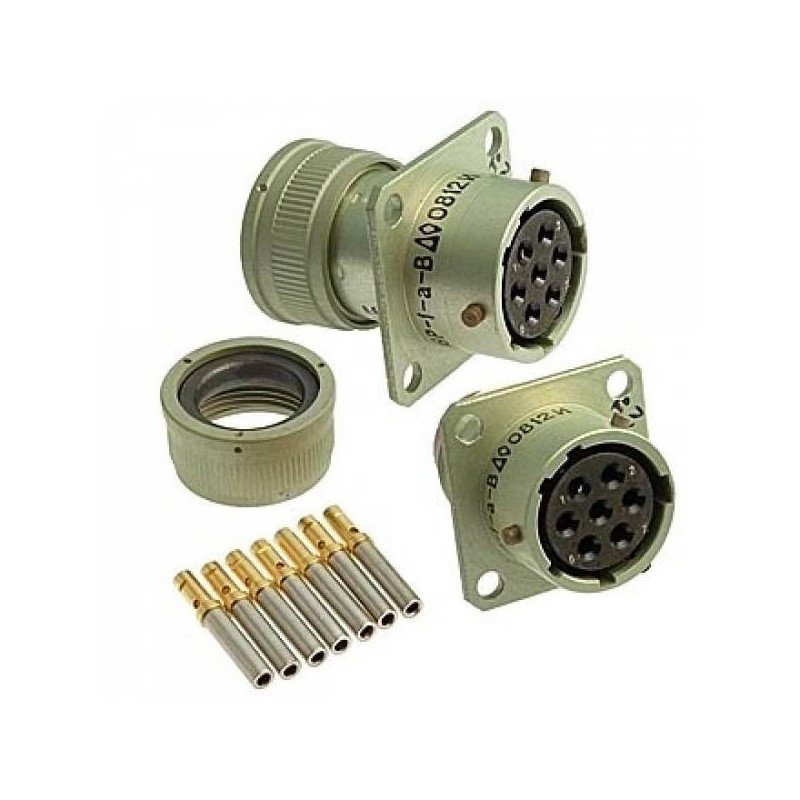

СНЦ23-7/18Р-2-В оснащён байонетным соединением, обеспечивающим быстрое и надёжное сочленение и расчленение. Корпус имеет условный размер 18, контактная группа включает 7 контактов. Изолятор выполнен с многопозиционной установкой, что упрощает монтаж и повышает технологичность сборки. Пятишпоночная поляризация исключает неправильное соединение ответных частей и защищает контакты от механических повреждений при эксплуатации.

Покрытие контактов — золото, что обеспечивает стабильное переходное сопротивление и высокую коррозионную стойкость. Сопротивление изоляции составляет не менее 5000 МОм. Для контактов диаметром 1,5 мм максимальный ток на контакт достигает 12 А.

Эксплуатационные параметры

• Рабочая температура: от -60 до +155 °C
• Наработка: не менее 1000 часов
• Количество сочленений-расчленений: 500
• Срок сохраняемости: 25 лет
• Нормативный документ: ТУ ГЕ0.364.241ТУ (приёмка «5»)

Совместимость и применение

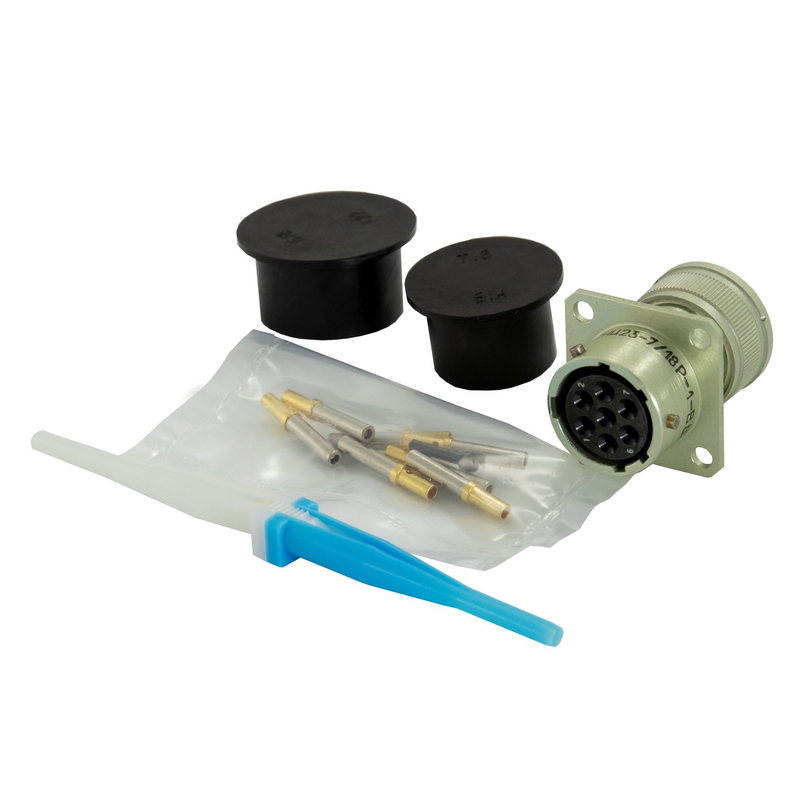

Соединитель совместим с вилками серий СНЦ27, СНЦ28, СНЦ29, что расширяет возможности его использования в составе уже существующих систем и облегчает подбор ответных частей при проектировании и ремонте аппаратуры. Изделие поставляется в заводской упаковке, артикул — 21090. Год выпуска — 2024.

Благодаря сочетанию малогабаритной конструкции, широкого температурного диапазона, стойкости к механическим воздействиям и высоким электрическим характеристикам СНЦ23-7/18Р-2-В находит применение в приборостроении, системах связи, измерительной технике и другом оборудовании, где требуется стабильная коммутация электрических цепей при ограниченных габаритах и повышенных требованиях к надёжности.
