Назначение и область применения

СНЦ23-7/18Р-1-В с видом приемки «5» от завода Элекон представляет собой цилиндрический низкочастотный соединитель малогабаритного типа. Это розетка приборная без кожуха, предназначенная для внутреннего монтажа на панель с байонетным соединением. Соединитель используется в электрических цепях постоянного и переменного тока для приборных систем, где требуется надежное и стабильное контактирование в условиях повышенных механических и климатических нагрузок.

Изделие ориентировано на применение в составе промышленной и военной техники, контрольно-измерительного оборудования, систем связи и автоматики. Благодаря всеклиматическому исполнению и высокой устойчивости к внешним воздействиям соединитель подходит для эксплуатации в суровых условиях, включая повышенную влажность, вибрацию и значительные перепады температур.

Конструктивные особенности

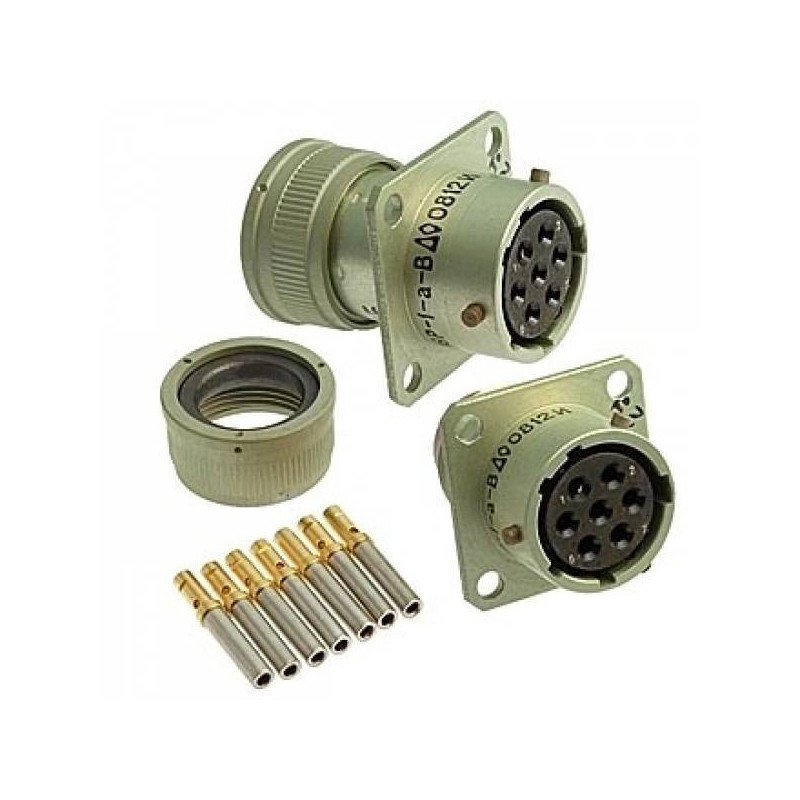

Соединитель имеет 7 контактов диаметром 1 мм. Контакты выполнены из латуни с золотым покрытием, что обеспечивает низкое переходное сопротивление — не более 4 мОм. Такое решение гарантирует стабильность электрических параметров даже при длительной эксплуатации и многократных переподключениях.

Корпус изделия изготовлен из алюминиевого сплава с анодированием зеленого цвета. Изолятор выполнен из резины красного цвета. Для надежного позиционирования при сочленении предусмотрена пятишпоночная поляризация, исключающая неправильное подключение ответной части.

Соединитель взаимосочленяется с кабельными вилками серии СНЦ23. Контакты являются извлекаемыми и предназначены для обжима — для работы с ними используется инструмент ИВИ1,0. Ресурс изделия составляет 500 сочленений-расчленений.

Электрические и эксплуатационные характеристики

• Рабочее напряжение: до 400–700 В
• Ток на контакт: до 7,5 А
• Ток на разъем: до 15 А
• Частота переменного тока: до 3 МГц
• Диапазон рабочих температур: от -60 до +155 °С
• Устойчивость к вибрации: до 5000 Гц при ускорении 40 g
• Устойчивость к ударам: до 500 g
• Влажность: 100% при температуре +35 °С
• Срок хранения: до 25 лет

Соответствие стандартам

Изделие соответствует техническим условиям ТУ ГЕ0.364.241ТУ. Вид приемки «5» подтверждает проведение необходимых проверок и контрольных испытаний, установленных для данной категории продукции.

Комплектация и поставка

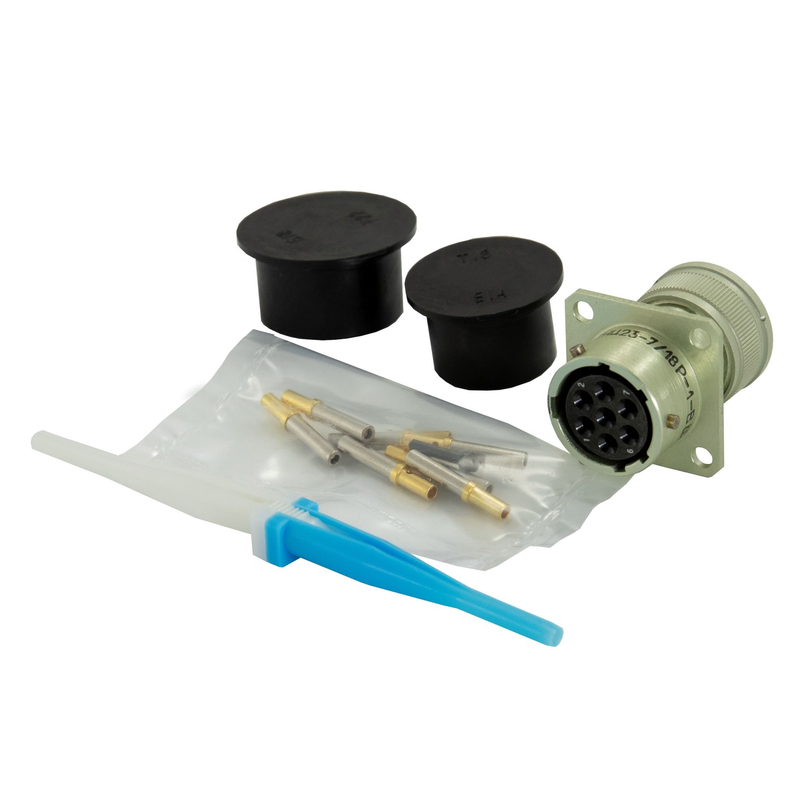

Соединитель поставляется в заводской упаковке, обеспечивающей сохранность изделия при транспортировке и хранении. Артикул товара — 21088, производитель — Элекон.
