Назначение соединителя СНЦ23-7/18Р-8-А-В

СНЦ23-7/18Р-8-А-В — это электрический соединитель (разъём) серии СНЦ23, предназначенный для обеспечения надёжного электрического соединения в составе различных электрических систем. Изделие относится к категории СНЦ23 и имеет артикул 8146. Согласно имеющимся сведениям, данный разъём выпущен в 2013 году.

Основное назначение соединителя — коммутация электрических цепей с возможностью многократного сочленения и расчленения. Конструкция предусматривает выполнение в виде приборной и кабельной частей, что позволяет использовать изделие как для подключения к оборудованию, так и для соединения кабельных линий между собой.

Подтверждённые технические характеристики

Ниже приведены характеристики, указанные для данного соединителя. Значения диаметров контактов приведены полностью, в миллиметрах.

• Количество контактов: 7
• Рабочее напряжение: до 700 В
• Максимальный ток на одиночный контакт диаметром 1,0 мм: не более 11 А
• Максимальный ток на одиночный контакт диаметром 1,5 мм: не более 20 А
• Максимальный ток на одиночный контакт диаметром 2,0 мм: не более 35 А
• Сопротивление контактов диаметром 1,0 мм: не более 0,004 Ом
• Сопротивление контактов диаметром 1,5 мм: не более 0,0025 Ом
• Сопротивление контактов диаметром 2,0 мм: не более 0,0016 Ом
• Материал контактов: золото или серебро

Указанные значения сопротивления и токовой нагрузки относятся к одиночному контакту соответствующего диаметра и позволяют подбирать исполнение соединителя под конкретные условия эксплуатации.

Конструктивное исполнение

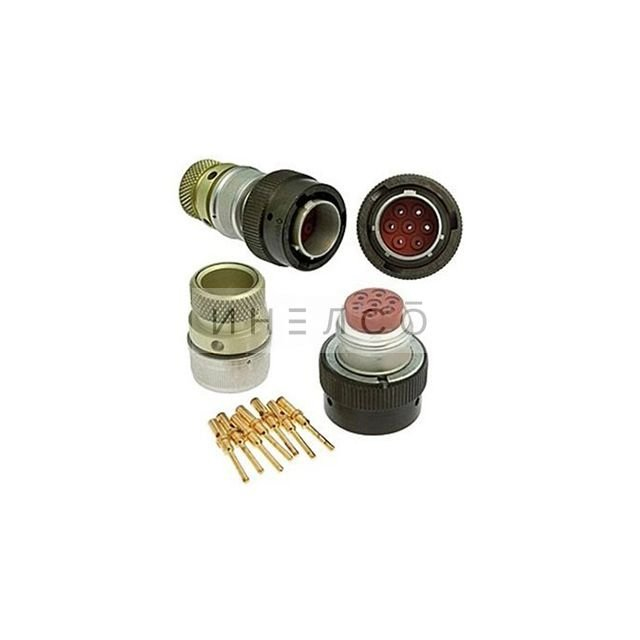

Соединитель СНЦ23-7/18Р-8-А-В может быть выполнен в нескольких вариантах, что обеспечивает гибкость при монтаже:

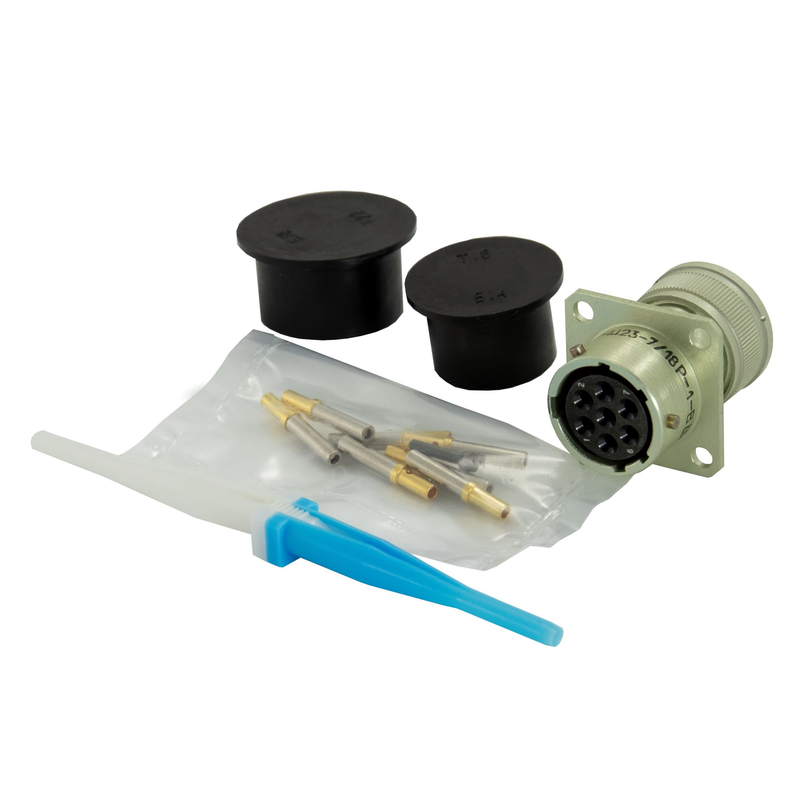

• приборная часть (патрубка);
• приборная часть с прямым кожухом;

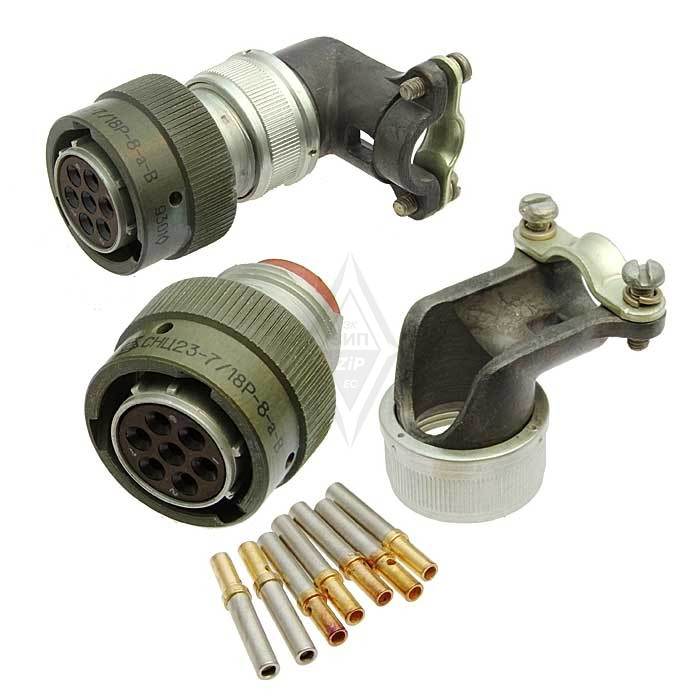

• приборная часть с угловым кожухом;
• кабельная часть с различными конфигурациями кожуха.

Такое разнообразие исполнений позволяет адаптировать соединитель к разным способам прокладки и подключения, включая прямые и угловые вводы кабеля.

Применение и условия эксплуатации

Разъёмы серии СНЦ23 применяются в различных климатических условиях и предназначены для обеспечения надёжного соединения в электрических системах. Основные области применения:

1. Энергетика — коммутация цепей в составе электротехнического оборудования.
2. Телекоммуникации — соединение линий связи и питания.
3. Другие отрасли, где требуется высокая степень надёжности электрических соединений.

Изделие обеспечивает защиту от внешних воздействий и может использоваться в условиях повышенной влажности и температуры. Совокупность характеристик — рабочее напряжение до 700 В, токовая нагрузка до 35 А на контакт диаметром 2,0 мм и материалы контактов из золота или серебра — делает соединитель пригодным для ответственных применений, где важны стабильность переходного сопротивления и долговечность контактной пары.

Краткое резюме

СНЦ23-7/18Р-8-А-В (артикул 8146, категория СНЦ23) — семиконтактный электрический соединитель, выпущенный в 2013 году, с рабочим напряжением до 700 В, контактами из золота или серебра и несколькими вариантами конструктивного исполнения приборной и кабельной частей. Подходит для применения в энергетике, телекоммуникациях и других областях, требующих надёжного соединения, в том числе при повышенной влажности и температуре.
