Назначение и область применения

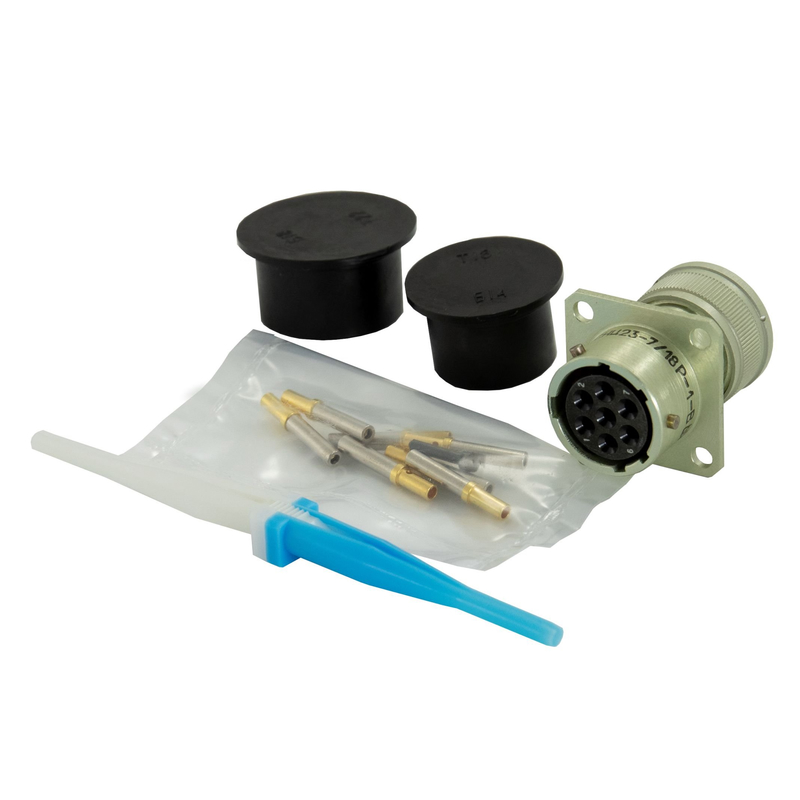

СНЦ23-7/18Р-12-В — это кабельная розетка цилиндрического низкочастотного соединителя, выпускаемая заводом «Элекон» с приёмкой «ОТК». Изделие предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Розетка рассчитана на эксплуатацию в составе промышленного оборудования, контрольно-измерительной аппаратуры, блоков питания и систем передачи сигналов, где требуется надёжное разъёмное соединение с защитой от неправильной стыковки.

Соединитель относится к всеклиматическому исполнению (маркировка «В») и ориентирован на внутренний монтаж. Исполнение с кабельной частью (обозначение «Р») допускает подключение проводников с последующей фиксацией обоймой под термоусаживаемые трубки либо применением прямого или углового кожуха в зависимости от конкретной комплектации.

Конструктивные особенности и электрические параметры

Розетка оснащена семью контактами диаметром 1,5 мм. Контактные поверхности имеют покрытие из золота или серебра, что обеспечивает низкое переходное сопротивление и стабильность соединения в течение длительного срока эксплуатации. Сопротивление контактов не превышает 2,5 мОм.

Ключевые характеристики изделия:

• количество контактов — 7;
• диаметр контактов — 1,5 мм;
• максимальное рабочее напряжение — 700 В (амплитуда);
• рабочая токовая нагрузка — до 6 А на контакт;
• максимальная токовая нагрузка — от 12 до 20 А в зависимости от исполнения;
• сопротивление контактов — не более 2,5 мОм;
• покрытие контактов — золото или серебро.

Соединение выполняется по байонетной схеме с пятишпоночной поляризацией, что исключает ошибочную стыковку и гарантирует однозначное положение ответной части. Такая конструкция обеспечивает быстрое и надёжное сочленение без применения резьбовых элементов.

Совместимость и нормативная база

Розетка СНЦ23-7/18Р-12-В сочленяется с вилками серий СНЦ27, СНЦ28 и СНЦ29 в соответствии с техническими условиями ТУ ГЕ0.364.241. Это позволяет использовать изделие в составе существующих кабельных сборок и при замене вышедших из строя элементов без доработки ответных частей.

Принадлежность к серии СНЦ23 подтверждает совместимость по посадочным размерам и схеме расположения контактов с другими соединителями указанного ряда. Заводская упаковка гарантирует сохранность изделия при хранении и транспортировке, а также исключает механические повреждения контактов и корпуса до момента монтажа.

Условия эксплуатации

Всеклиматическое исполнение «В» позволяет применять розетку в широком диапазоне температур и при повышенной влажности, характерных для промышленных помещений и неотапливаемых объектов. Кабельное исполнение с обозначением «Р» ориентировано на стационарное подключение проводников внутри оборудования. При монтаже рекомендуется использовать термоусаживаемые трубки или штатные кожухи для защиты места заделки кабеля и дополнительной фиксации проводников.

Изделие поставляется с приёмкой «ОТК», что подтверждает проведение заводского контроля качества в соответствии с установленными техническими требованиями. Артикул производителя — 21086, принадлежит к номенклатуре соединителей СНЦ23 завода «Элекон».
