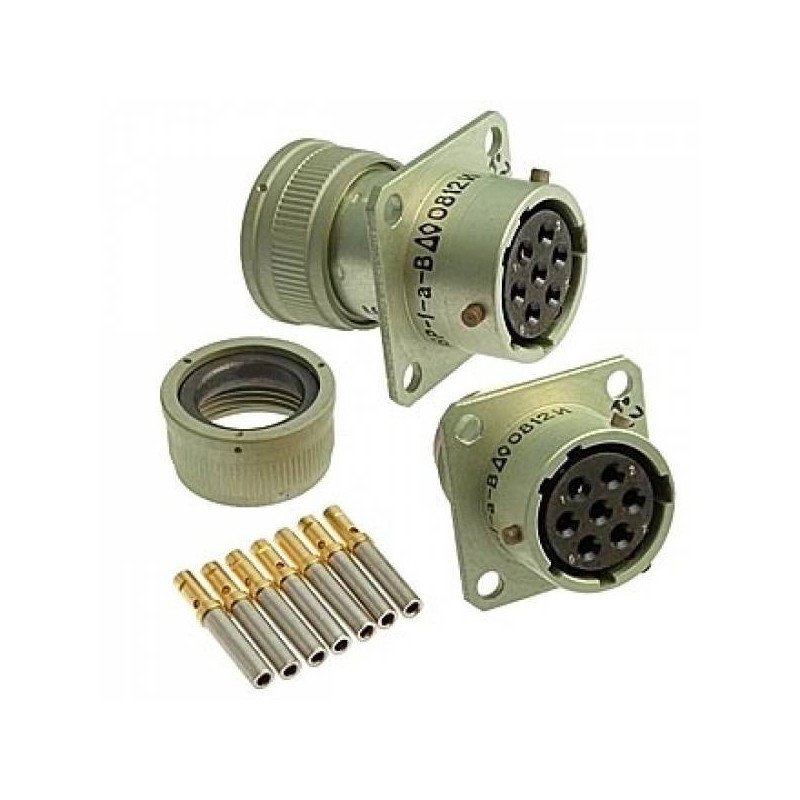

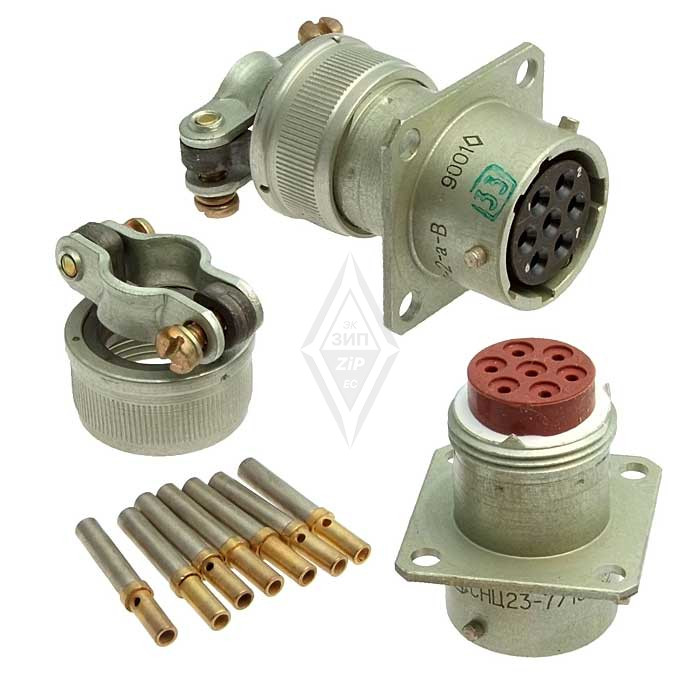

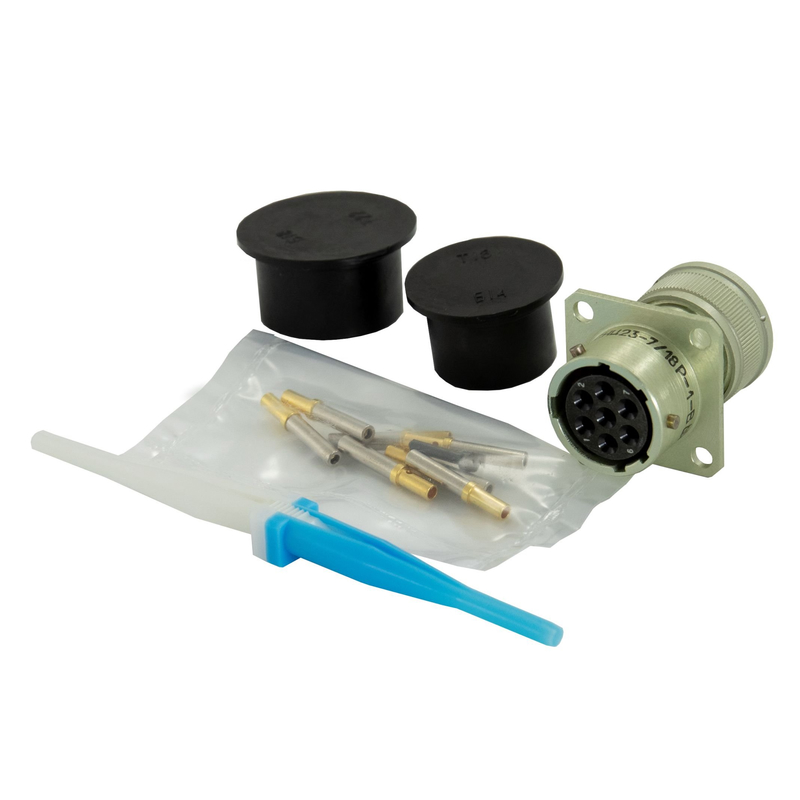

Назначение соединителя СНЦ23-7/18Р-1-А-В «5»

Соединитель СНЦ23-7/18Р-1-А-В «5» представляет собой блочную розетку байонетного типа, предназначенную для коммутации электрических цепей в составе радиоэлектронной аппаратуры, промышленного оборудования и контрольно-измерительных систем. Изделие входит в серию СНЦ23 и рассчитано на применение в условиях, где требуется многократное сочленение и расчленение электрических соединений с сохранением стабильных параметров контакта. Конструкция ориентирована на стационарную установку на корпусах приборов, панелях и распределительных блоках.

Благодаря байонетному механизму фиксации соединитель обеспечивает быстрое и надёжное соединение с ответной частью, исключая самопроизвольное размыкание при вибрационных нагрузках. Область применения охватывает приборостроение, автоматизированные системы управления, испытательные стенды и другое оборудование, где предъявляются повышенные требования к механической прочности и электрической стабильности разъёмных соединений.

Конструктивные особенности и электрические параметры

Соединитель СНЦ23-7/18Р-1-А-В «5» имеет семь контактов с диаметром контактных элементов 1,5 мм. Рабочее напряжение составляет до 700 В. Допустимый рабочий ток на одиночный контакт равен 6 А, максимальный ток достигает 12 А. Такие параметры позволяют использовать изделие в цепях питания и сигнальных линиях средней мощности.

Монтаж проводов к контактам выполняется методом обжимки, что обеспечивает высокую проводимость соединения и устойчивость к механическим воздействиям. Обжимной способ крепления исключает необходимость пайки и снижает риск повреждения изоляции проводников при сборке. Контакты имеют покрытие на основе золота, которое повышает коррозионную стойкость, уменьшает переходное сопротивление и продлевает срок службы соединителя при эксплуатации в неблагоприятных условиях.

Ключевые характеристики

• Тип изделия: соединитель блочная розетка
• Серия: СНЦ23
• Количество контактов: 7
• Диаметр контактов: 1,5 мм
• Рабочее напряжение: до 700 В
• Рабочий ток на контакт: 6 А
• Максимальный ток на контакт: 12 А
• Тип соединения: байонетное
• Способ монтажа проводов: обжимка
• Покрытие контактов: золото
• Приёмка: «5»

Эксплуатационные преимущества и применение

Байонетное соединение обеспечивает быструю фиксацию и надёжное удержание ответной части даже при значительных вибрационных и ударных нагрузках. Конструкция блочной розетки рассчитана на монтаж в отверстие корпуса или на плоскую панель, что упрощает компоновку аппаратуры и доступ к разъёму при техническом обслуживании. Золотое покрытие контактов минимизирует окисление и гарантирует стабильное электрическое сопротивление в течение длительного срока эксплуатации, в том числе при повышенной влажности и перепадах температур.

Соединитель СНЦ23-7/18Р-1-А-В «5» востребован в приборостроении, системах сбора данных, блоках питания и распределительных устройствах. Он допускает многократные циклы сочленения без ухудшения характеристик, что делает его пригодным для оборудования, проходящего регулярную перенастройку или поверку. Наличие приёмки «5» подтверждает соответствие изделия установленным требованиям приёмки для применения в составе ответственной аппаратуры.
