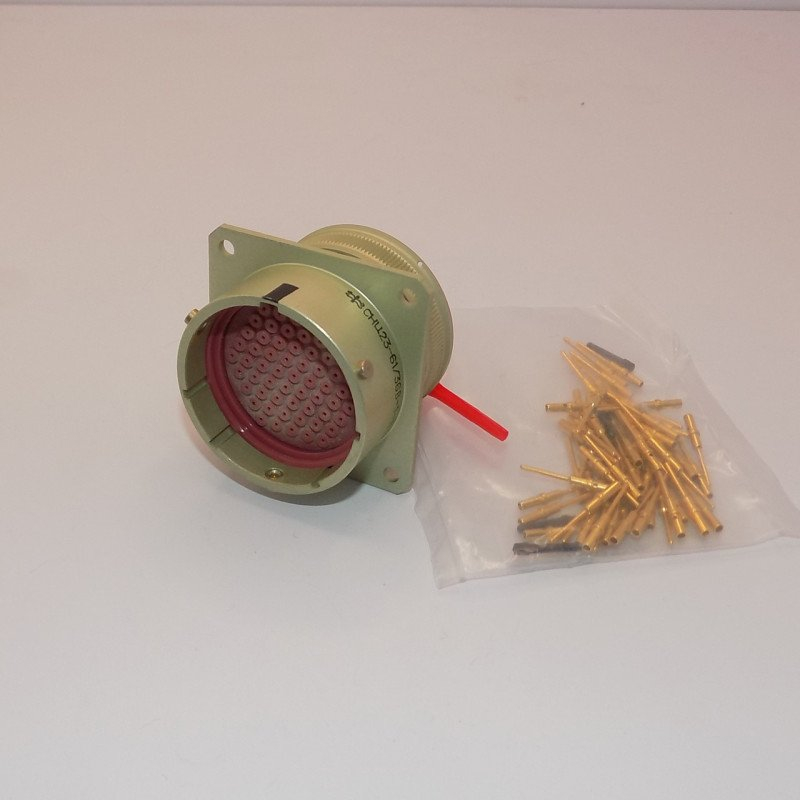

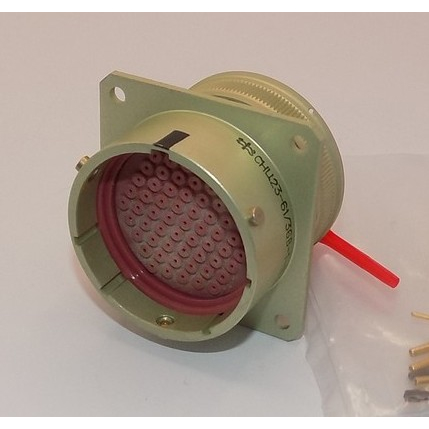

СНЦ23-61/36В-6-б-В — это тип цилиндрического многопозиционного соединителя с локальной защитой контактов, предназначенный для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 700 В. Он используется для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями ГЕ0.364.241ТУ.

Основные характеристики:

• Тип соединителя : СНЦ23 — цилиндрический многопозиционный с локальной защитой контактов.

• Количество контактов : 61.

• Условный размер корпуса : 36.

• Вид корпуса : В — вилка.

• Конструктивное исполнение : 6 — кабельная часть с прямым кожухом.

• Угловое положение изолятора : б — указывает на угловое положение изолятора в корпусе вилки.

• Покрытие контактов : Золото.

• Тип сочленения : Байонетное.

• Монтаж проводов : Обжимкой.

• Поляризация корпуса : Пятишпоночная.

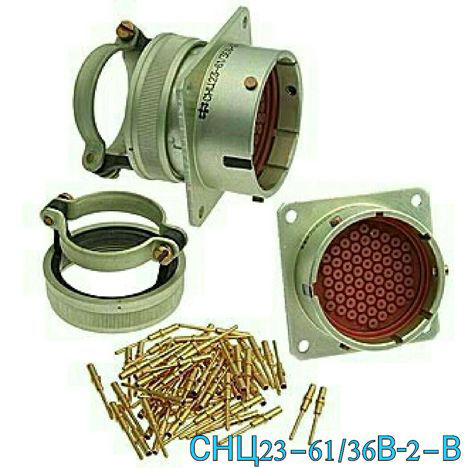

Эти соединители состоят из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными. розетки СНЦ23 могут сочленяться с вилка ми СНЦ27, СНЦ28, СНЦ29.
