Назначение и область применения

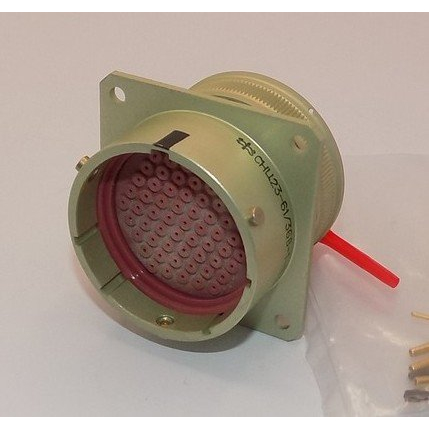

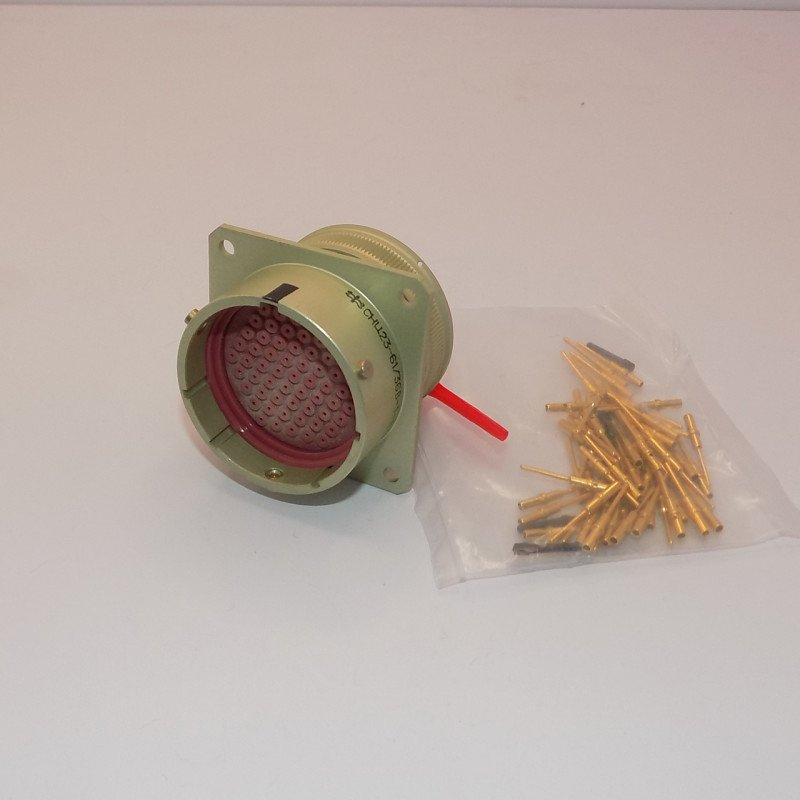

СНЦ23-61/36В-6-В Элекон «ОТК» представляет собой цилиндрический многопозиционный низкочастотный разъём серии СНЦ23 с приёмкой «ОТК». Изделие предназначено для внутреннего монтажа в аппаратуре общего и оборонного назначения, работающей в электрических цепях постоянного и переменного тока частотой до 3 МГц с рабочим напряжением до 700 В. Разъём ориентирован на применение в составе ответственных изделий, где требуется подтверждение качества по более жёстким контрольным процедурам по сравнению с серийным гражданским производством.

Исполнение «В» означает всеклиматическое исполнение по ГОСТ В 20.39.404-81, что обеспечивает устойчивость к широкому диапазону температур и основным климатическим воздействиям. Соединитель рассчитан на эксплуатацию в условиях, характерных для аппаратуры, размещаемой внутри корпусов и блоков, с защитой от прямого воздействия внешней среды за счёт конструктивных элементов корпуса и кабельного ввода.

Технические и конструктивные особенности

Разъём относится к категории цилиндрических, низкочастотных, малогабаритных, негерметичных изделий с локальной защитой контактов. Байонетное сочленение обеспечивает быстрое и надёжное соединение и разъединение вилки и розетки без применения дополнительного инструмента. Корпус имеет условный размер «36», что соответствует диаметру порядка 14–15 мм, а конструктивное исполнение «6» определяет конкретный вариант компоновки контактного поля и способ крепления.

Основные параметры разъёма:

• количество контактов — 61;
• диаметр контактов — 1,0 мм;
• рабочее напряжение — до 700 В постоянного и переменного тока;
• допустимый ток на одиночный контакт — до 11 А при диаметре контакта 1,0 мм;
• покрытие контактов — золото, обеспечивающее стабильность переходного сопротивления и долговечность при предельных режимах эксплуатации;
• пятишпоночная поляризация корпуса, исключающая неправильное включение вилки и розетки;
• многопозиционная установка изолятора в корпусе, позволяющая гибко компоновать контактные поля под конкретную схему подключения.

Вилка кабельного исполнения рассчитана на монтаж в кабельной части блока с закреплением кабеля через уплотнительную втулку и кожух. Конструкция обеспечивает надёжную фиксацию проводников и защиту места соединения от механических воздействий при эксплуатации.

Приёмка «ОТК» и качество изготовления

Приёмка «ОТК» подтверждает соответствие изделия утверждённым техническим условиям, в данном случае ГЕ0.364.241ТУ или аналогичным. Это означает, что каждый разъём проходит контроль отделом технического контроля предприятия-изготовителя с проверкой основных электрических и механических параметров, а также внешнего вида и комплектности. Изделия с такой приёмкой применяются в аппаратуре, где важна повторяемость характеристик и подтверждённое качество каждой единицы продукции.

Страна производства и гарантийные сроки указываются в сопроводительной документации изготовителя. Комплектность соответствует заводской упаковке производителя «Элекон».

Совместимость и монтаж

Разъём совместим с ответными частями серии СНЦ23, имеющими соответствующие контактное поле, условный размер корпуса и конструктивное исполнение. При подборе ответной части следует руководствоваться техническими условиями ГЕ0.364.241ТУ либо подбирать ближайшие аналоги по контактному полю и габаритам. Монтаж выполняется в соответствии с принятой на предприятии технологией внутреннего монтажа кабельных сборок и жгутов.

Изделие поставляется в заводской упаковке, обеспечивающей сохранность контактов и корпуса при транспортировке и хранении. Артикул для идентификации — 21065, категория по классификатору — СНЦ23.
