Назначение и область применения

Соединитель СНЦ23-61/36В-8-В представляет собой цилиндрический низкочастотный малогабаритный электрический соединитель, предназначенный для внутреннего монтажа. Устройство используется в электрических цепях постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 700 В. Конструкция рассчитана на эксплуатацию в составе радиоэлектронной аппаратуры различного назначения, где требуется надёжное разъёмное соединение с байонетным сочленением.

Соединители данной серии находят широкое применение в следующих отраслях:

• авиационная и космическая техника — системы управления, связи, навигации, авионика;
• военно-промышленный комплекс — радиоэлектронная аппаратура, системы контроля и защиты;
• промышленная автоматизация и робототехника — подключение датчиков, исполнительных механизмов, блоков управления;
• железнодорожный транспорт — системы сигнализации, управления движением, бортовое оборудование;
• морской и речной флот — оборудование, устанавливаемое на судах;
• специализированное электронное оборудование, работающее в условиях повышенных вибраций, ударов и широкого диапазона температур.

Конструктивные особенности

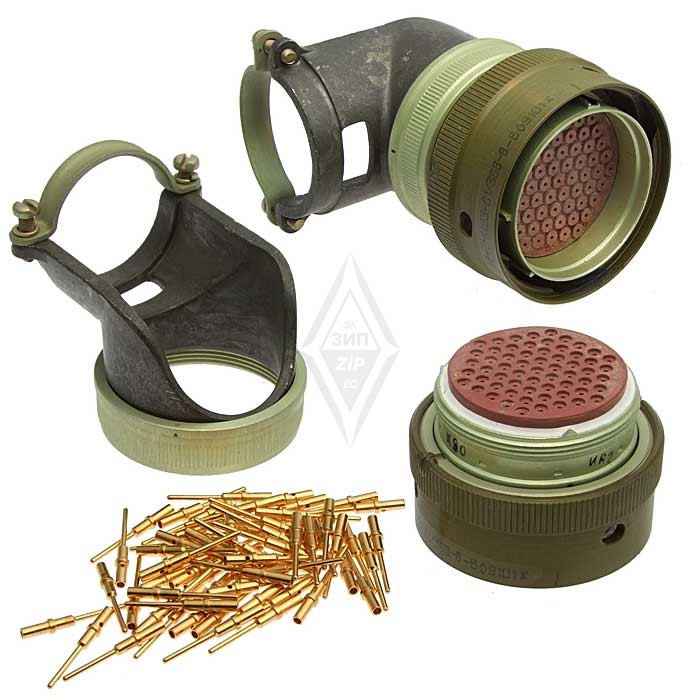

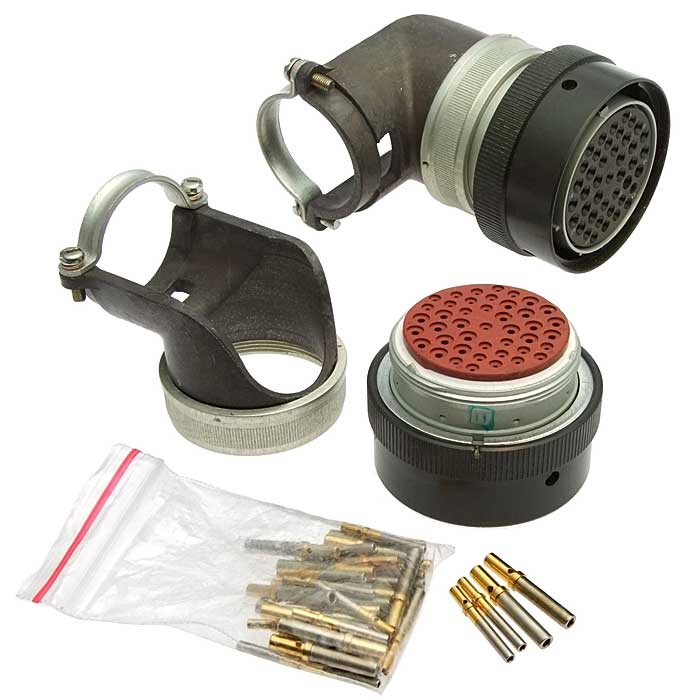

Соединитель СНЦ23-61/36В-8-В состоит из вилки, выполненной в кабельном исполнении с угловым кожухом. Байонетное сочленение обеспечивает быстрое и надёжное соединение частей, исключая самопроизвольное расчленение при вибрационных и ударных нагрузках. Корпус имеет многошпоночную поляризацию, а изолятор — многопозиционную установку, что предотвращает ошибки при подключении.

Монтаж проводов осуществляется методом обжимки. Контакты соединителя имеют золотое покрытие, что обеспечивает стабильное переходное сопротивление и устойчивость к коррозии. Розетки серии СНЦ23 сочленяются с вилками серий СНЦ27, СНЦ28 и СНЦ29, что расширяет возможности применения изделия в составе смешанных систем.

Технические характеристики

Изделие СНЦ23-61/36В-8-В характеризуется следующими подтверждёнными параметрами:

• тип соединителя: цилиндрический, низкочастотный, малогабаритный;
• назначение: для внутреннего монтажа;
• способ сочленения: байонетный;
• количество контактов: 61;
• условный размер корпуса: 36;
• рабочее напряжение: до 700 В;
• номинальный ток на контакт: до 15 А;
• рабочая частота переменного тока: до 3 МГц;
• вид тока: постоянный и переменный;
• монтаж проводов: обжимка;
• покрытие контактов: золото;
• диапазон рабочих температур: от -60 до +200 градусов Цельсия;
• климатическое исполнение: всеклиматическое;
• минимальная наработка: 1000 часов;
• количество циклов сочленений-расчленений: 500;
• срок сохраняемости: 15 лет.

Структура условного обозначения

Обозначение СНЦ23-61/36В-8-В расшифровывается следующим образом. СНЦ23 — тип соединителя. Число 61 указывает на количество контактов. Число 36 — условный размер корпуса. Буква В обозначает вид корпуса: вилка (буква Р обозначает розетку). Цифра 8 — конструктивное исполнение: кабельная часть с угловым кожухом. Другие варианты конструктивного исполнения включают приборную часть, приборную часть с прямым кожухом (2), приборную часть с угловым кожухом (4) и кабельную часть с прямым кожухом (6).

Преимущества и надёжность

Соединитель СНЦ23-61/36В-8-В сочетает высокую плотность контактов с компактными габаритами, что особенно важно для аппаратуры с ограниченным монтажным пространством. Байонетный механизм фиксации не требует дополнительного инструмента при сочленении и расчленении, сокращая время на техническое обслуживание. Золотое покрытие контактов гарантирует стабильность электрических параметров в течение всего срока службы, а всеклиматическое исполнение позволяет применять изделие в самых жёстких условиях эксплуатации — от арктического холода до высоких температур.

Повышенная устойчивость к вибрационным и ударным нагрузкам делает данный соединитель пригодным для использования в подвижных объектах и аппаратуре специального назначения, где отказ разъёмного соединения недопустим. Заявленная минимальная наработка 1000 часов и ресурс 500 циклов сочленений-расчленений подтверждают высокую эксплуатационную надёжность изделия. Срок сохраняемости 15 лет обеспечивает возможность длительного хранения без потери рабочих характеристик, что особенно важно для предприятий, формирующих резервные запасы комплектующих.
