Назначение и область применения

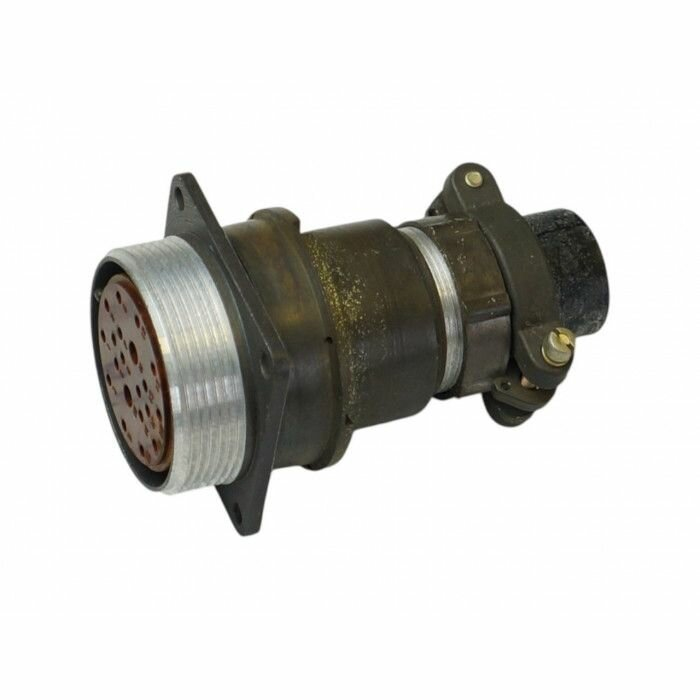

СНЦ23-61/36В-11-А-В представляет собой цилиндрический многопозиционный соединитель с байонетным типом сочленения, предназначенный для работы в электрических цепях постоянного и переменного тока. Изделие ориентировано на внутренний монтаж и применяется в составе радиоэлектронной аппаратуры, контрольно-измерительных приборов, систем управления и другого оборудования, где требуется надёжное разъёмное соединение электрических проводников.

Конструкция соединителя предусматривает наличие приборной и кабельной частей, что обеспечивает удобство монтажа и эксплуатации. Изделие рассчитано на использование в сложных климатических условиях и сохраняет работоспособность при значительных перепадах температур и механических воздействиях, характерных для промышленного и специального оборудования.

Данный соединитель относится к категории СНЦ23 и имеет артикул 8127. Он широко используется в электронике, системах автоматизации и измерительной технике благодаря сочетанию компактных габаритов, высокой нагрузочной способности по току и надёжной фиксации сочленяемых частей.

Ключевые характеристики

Соединитель СНЦ23-61/36В-11-А-В обладает следующими подтверждёнными особенностями, определяющими его эксплуатационные возможности:

• Максимальный ток на одиночный контакт диаметром 1,5 мм — до 20 А.
• Сопротивление контактов — не более 2,5 мОм для контакта диаметром 1,5 мм.
• Максимальное рабочее напряжение — 700 В для различных конфигураций.
• Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия при серебряном покрытии контактов.
• Минимальный срок сохраняемости — 25 лет.
• Наработка на отказ — не менее 1000 часов.

Указанные параметры позволяют применять соединитель в цепях с повышенными требованиями к стабильности электрического контакта и устойчивости к внешним воздействиям. Низкое переходное сопротивление контактов снижает нагрев в месте соединения и потери напряжения, что особенно важно при токах, приближающихся к максимально допустимым значениям.

Конструктивные особенности

СНЦ23-61/36В-11-А-В имеет байонетное сочленение, которое обеспечивает быстрое и надёжное соединение приборной и кабельной частей. Байонетный механизм исключает самопроизвольное разъединение при вибрациях и механических нагрузках, а также упрощает процесс подключения в условиях ограниченного доступа.

Изделие оснащено многошпоночной поляризацией корпуса и многопозиционной установкой изолятора. Такая конструкция предотвращает неправильное сочленение частей и защищает контакты от повреждений, связанных с ошибочной ориентацией при подключении. Поляризация особенно важна в многоконтактных системах, где перепутывание цепей может привести к выходу оборудования из строя.

Покрытие контактов серебром обеспечивает низкое переходное сопротивление и стабильность электрических параметров в заявленном температурном диапазоне. Приборная и кабельная части имеют самостоятельное конструктивное исполнение, что позволяет осуществлять раздельный монтаж и последующую стыковку в процессе сборки оборудования.

Условия эксплуатации и хранения

Соединитель разработан для работы в сложных климатических условиях, включая воздействие пониженных и повышенных температур. Рабочий диапазон от минус 60 градусов Цельсия до плюс 100 градусов Цельсия позволяет эксплуатировать изделие как в отапливаемых помещениях, так и в необогреваемых отсеках аппаратуры, а также в полевых условиях умеренного и холодного климата.

Минимальный срок сохраняемости составляет 25 лет, что подтверждает устойчивость материалов и покрытий к длительному хранению без потери эксплуатационных свойств. Показатель наработки на отказ не менее 1000 часов характеризует надёжность изделия при циклических соединениях и разъединениях в процессе штатной эксплуатации.

При монтаже и обслуживании следует учитывать, что соединитель предназначен для внутреннего монтажа, поэтому при размещении в аппаратуре необходимо обеспечивать защиту от прямого попадания влаги и агрессивных сред, если это не предусмотрено конструкцией конкретного прибора.

Совместимость и применение в оборудовании

СНЦ23-61/36В-11-А-В совместим с ответными частями соединителей серии СНЦ23 при соблюдении соответствия по схеме расположения контактов и типу корпуса. Выбор конкретной ответной части определяется проектной документацией оборудования и требованиями к электрическим параметрам цепи.

Соединители данного типа находят применение в устройствах, где требуется периодическое разъединение цепей для обслуживания, замены блоков или транспортировки. Благодаря байонетному сочленению и поляризации корпуса изделие подходит для систем, эксплуатируемых в условиях вибраций и многократных циклов коммутации.
