Назначение и область применения

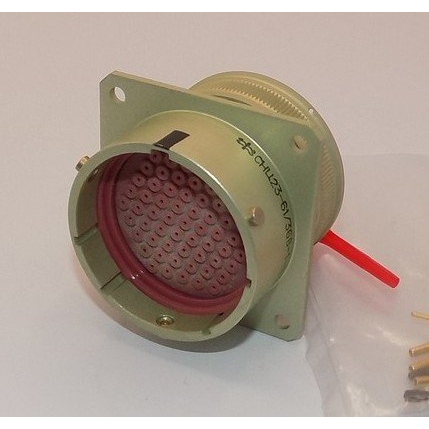

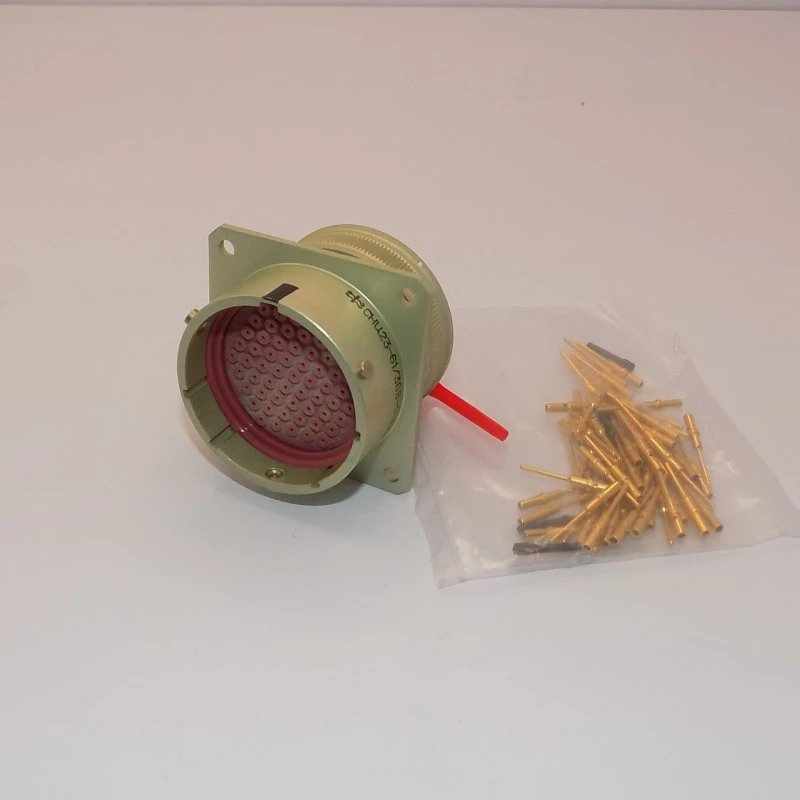

СНЦ23-61/36Р-1-В Элекон «5» представляет собой цилиндрический низкочастотный малогабаритный соединитель, выпускаемый заводом «Элекон» с приемкой категории «5», что означает повышенный контроль качества на всех этапах производства и испытаний. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 700 В. Соединитель рассчитан на работу в составе радиоэлектронной аппаратуры, где требуется высокая плотность контактов при ограниченных габаритных размерах.

Благодаря всеклиматическому исполнению В, разъем может эксплуатироваться в нормальных и жестких климатических условиях, включая воздействие пониженных и повышенных температур, повышенной влажности и инея. Это делает его пригодным для применения в промышленной электронике, авиационном оборудовании, системах передачи сигналов и мощности, а также в аппаратуре специального назначения, где предъявляются строгие требования к надежности электрических соединений.

Конструктивные особенности

Соединитель выполнен в виде розетки (обозначение «Р») с 61 контактом, размещенными в корпусе условного размера 36. Тип монтажа — печатный (обозначение «1»), что позволяет устанавливать изделие непосредственно на печатную плату методом пайки. Всеклиматическое исполнение В подтверждает устойчивость конструкции к широкому диапазону внешних воздействий.

Ключевые элементы конструкции:

• Байонетное сочленение — обеспечивает быструю и надежную фиксацию ответной части без применения резьбовых соединений.
• Пятишпоночная поляризация корпуса — исключает вероятность неправильного подключения при сочленении.
• Покрытие контактов золотом — гарантирует минимальное переходное сопротивление и высокую стойкость к коррозии.
• Многопозиционная установка изолятора — позволяет варьировать угловое положение контактной группы.
• Розетка внутреннего монтажа левого исполнения — адаптирована для установки с внутренней стороны приборной панели или корпуса.

Переходное сопротивление контактов составляет не более 1,6–4,0 мОм в зависимости от диаметра контактных элементов, который лежит в диапазоне от 1,0 до 2,0 мм. Такое сочетание параметров обеспечивает стабильное электрическое соединение даже при длительной эксплуатации в условиях вибраций и многократных циклов сочленения и расчленения.

Соответствие стандартам и качество

Серия СНЦ23, к которой относится данное изделие, соответствует требованиям ГОСТ В 20.39.404-81. Этот стандарт регламентирует технические условия на цилиндрические низкочастотные соединители военного и ответственного применения, что подтверждает высокий уровень конструктивной и технологической проработки. Приемка категории «5» подразумевает проведение расширенного объема приемо-сдаточных испытаний, включающих проверку электрической прочности изоляции, сопротивления контактов, герметичности и механической стойкости.

Соединитель обеспечивает высокое сопротивление изоляции между контактами и между контактами и корпусом, а также герметичность соединений, достаточную для защиты от пыли и влаги в пределах заявленного исполнения. Изделие поставляется в заводской упаковке производителя, артикул для заказа — 21069.

Применение в аппаратуре

Изделие предназначено для использования в составе радиоэлектронных блоков, где требуется разъемное соединение с большим числом цепей при печатном способе монтажа. Типовые сферы применения включают измерительную технику, промышленные контроллеры, бортовое оборудование, аппаратуру связи и телеметрии, а также испытательные стенды. Конструкция с золотым покрытием контактов особенно востребована в слаботочных сигнальных цепях, где критично низкое и стабильное переходное сопротивление.

Оригинальные соединители «Элекон» серии СНЦ23 ценятся за соответствие действующим стандартам и совместимость с ранее выпущенной аппаратурой, что позволяет использовать их как при новом проектировании, так и при ремонте и модернизации существующих систем. Год выпуска данной партии — 2017, приемка и маркировка соответствуют требованиям категории «5».
