Назначение и область применения

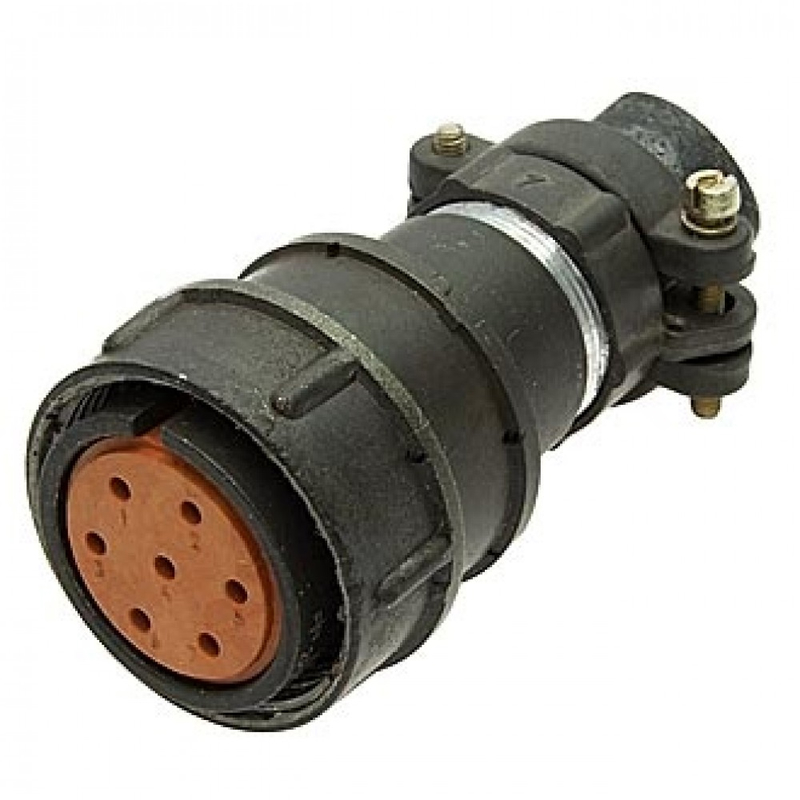

Соединитель СНЦ23-61/36Р-6-А-В представляет собой кабельную розетку с байонетным соединением, разработанную для коммутации электрических цепей постоянного и переменного тока. Изделие относится к категории СНЦ23 и применяется в радиоэлектронной аппаратуре общего назначения, измерительных приборах, системах управления и другом оборудовании, где требуется надёжное разъёмное соединение с высокой плотностью контактов. Байонетный механизм фиксации обеспечивает быстрое соединение и расчленение при сохранении устойчивости к вибрационным воздействиям и случайному разъединению.

Конструкция рассчитана на эксплуатацию в составе аппаратуры, работающей в широком диапазоне температур от минус 60 до плюс 155 градусов Цельсия. Соединитель допускает не менее 500 циклов сочленений-расчленений, что позволяет использовать его в устройствах с регулярным техническим обслуживанием или перенастройкой.

Технические характеристики

Соединитель имеет 61 контакт и условный размер корпуса 36. Каждый контакт рассчитан на максимальную токовую нагрузку 12 А, при этом рабочая токовая нагрузка составляет 6 А. Диаметр контактов равен 1,5 мм. Рабочее напряжение достигает 700 В по амплитудному значению.

• Количество контактов: 61
• Условный размер корпуса: 36
• Рабочее напряжение: до 700 В амплитудного значения
• Максимальная токовая нагрузка на контакт: 12 А
• Рабочая токовая нагрузка на контакт: 6 А
• Диаметр контактов: 1,5 мм
• Сопротивление изоляции: не менее 5000 МОм
• Сопротивление контактов: не более 2,5 мОм
• Минимальная наработка: 1000 часов
• Количество сочленений-расчленений: 500
• Минимальный срок сохраняемости: 15 лет
• Рабочая температура: от минус 60 до плюс 155 градусов Цельсия

Конструкция и исполнение

Соединитель состоит из двух ответных частей: вилки и розетки, которые выпускаются в приборном и кабельном исполнении. Данная модификация является кабельной розеткой. Конструктивные варианты включают исполнения с прямым кожухом, с угловым кожухом и с обоймой под термоусаживаемые трубки, что расширяет возможности компоновки в различных устройствах.

Контактные поверхности покрыты золотом. Такое покрытие обеспечивает низкое переходное сопротивление, защищает контакты от коррозии и окисления, а также сохраняет стабильные электрические параметры при длительном хранении и эксплуатации в неблагоприятных условиях.

Эксплуатационные параметры

Минимальная наработка изделия составляет 1000 часов, минимальный срок сохраняемости — 15 лет. Высокое сопротивление изоляции не менее 5000 МОм гарантирует надёжное разделение цепей, а сопротивление контактов не более 2,5 мОм снижает потери энергии в местах соединения. Изделие выпущено в 2007 году. Артикул товара: 8135.
