Назначение и область применения

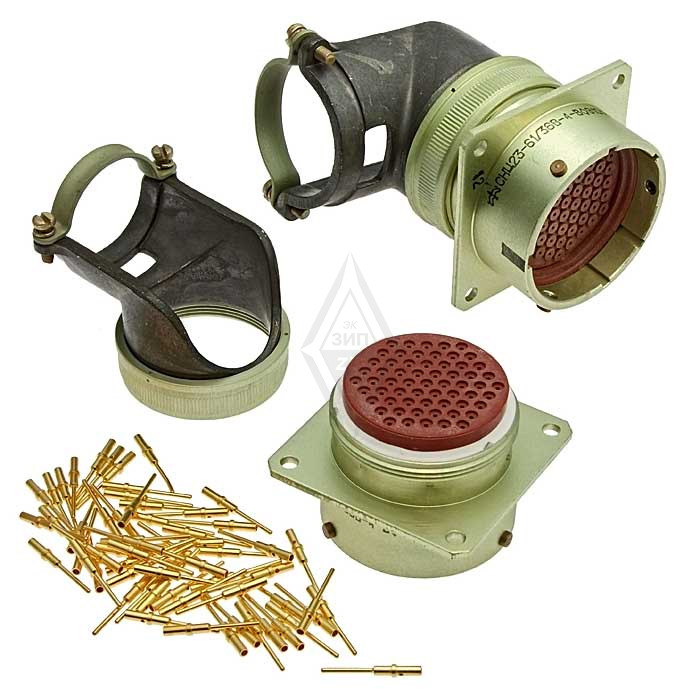

Соединитель СНЦ23-61/36Р-2-В представляет собой цилиндрический низкочастотный электрический разъем, разработанный для коммутации электрических цепей постоянного и переменного тока. Устройство рассчитано на работу при частоте до 3 МГц и напряжении до 700 В. Основная сфера применения — радиоэлектронная аппаратура общего и специального назначения, где требуется надежное многократное соединение и разъединение электрических цепей.

Благодаря расширенному температурному диапазону и устойчивости к механическим нагрузкам, соединитель подходит для установки в ответственных узлах автоматических систем, контрольно-измерительных комплексах и промышленном оборудовании. Конструкция допускает эксплуатацию в условиях воздействия климатических факторов и повышенных вибрационных нагрузок.

Технические характеристики

Соединитель имеет байонетное сочленение, обеспечивающее быстрое и надежное соединение частей разъема. Основные параметры изделия:

• Тип соединителя: цилиндрический, низкочастотный, негерметичный
• Количество контактов: 61
• Условный размер корпуса: 36
• Покрытие контактов: золото
• Способ монтажа: обжимка
• Рабочая температура: от минус 60 до плюс 155 градусов Цельсия
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях
• Максимальное количество циклов сочленения и расчленения: 500
• Минимальный срок службы: 1000 часов при всех допустимых режимах

Золотое покрытие контактов обеспечивает стабильное переходное сопротивление и защиту контактных поверхностей от окисления, что особенно важно при эксплуатации в агрессивных средах и при длительных перерывах между коммутациями.

Конструктивные особенности

Соединитель состоит из двух частей — вилки и розетки, каждая из которых может выполняться в приборном (блочном) или кабельном варианте. Конструкция предусматривает несколько вариантов изготовления:

• с прямым кожухом
• с угловым кожухом
• с обоймой под термоусаживаемые трубки

Розетки серии СНЦ23 совместимы с вилками серий СНЦ27, СНЦ28 и СНЦ29, что расширяет возможности применения и упрощает комплектацию оборудования при смешанном использовании разъемов разных серий.

Вилка и розетка оснащены многошпоночной поляризацией, которая исключает возможность неправильного соединения. Многопозиционная установка изолятора позволяет изменять положение контактов под определенным углом, что дает дополнительную гибкость при монтаже и компоновке аппаратуры.

Условия эксплуатации и надежность

Соединитель СНЦ23-61/36Р-2-В рассчитан на длительную работу в сложных условиях. Диапазон рабочих температур от минус 60 до плюс 155 градусов Цельсия позволяет использовать изделие как в неотапливаемых помещениях, так и вблизи источников тепла. Сопротивление изоляции не менее 5000 МОм гарантирует отсутствие токов утечки между контактами и корпусом при нормальных климатических условиях.

Заявленный ресурс в 500 циклов сочленения и расчленения подтверждает механическую надежность контактной группы и замкового механизма. Минимальный срок службы составляет 1000 часов при работе во всех допустимых режимах, включая предельные значения напряжения и частоты. Монтаж методом обжимки обеспечивает стабильное электрическое соединение проводников с контактами и устойчивость к вибрационным воздействиям.
