Назначение и область применения

Соединитель СНЦ23-61/36Р-2-А-В (артикул 8132) представляет собой электрический разъём байонетного типа, предназначенный для коммутации электрических цепей постоянного и переменного тока. Устройство рассчитано на работу при частоте до 3 МГц и максимальном рабочем напряжении до 700 В. Изделие относится к категории СНЦ23 и применяется в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и систем связи, где требуется надёжное разъёмное соединение с высокой плотностью контактов.

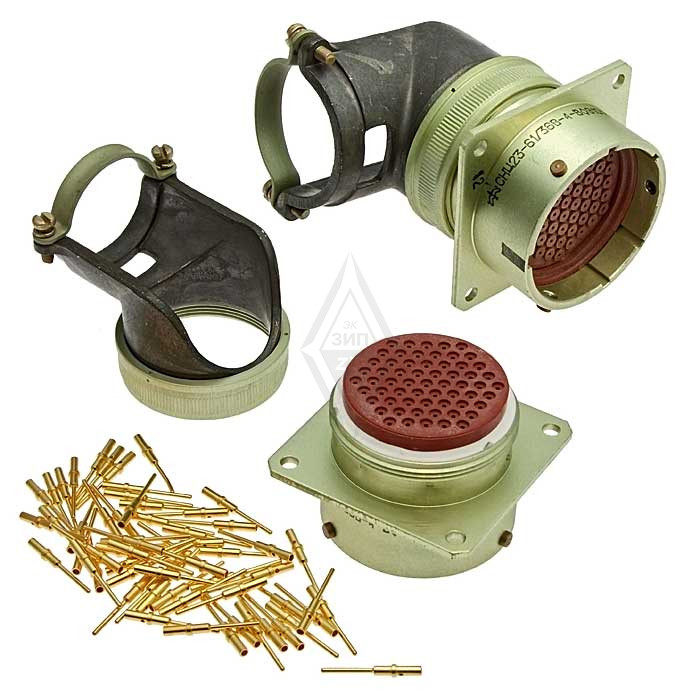

Конструктивно соединитель состоит из двух ответных частей — вилки и розетки. Исполнение каждой части может быть приборным (блочным) или кабельным, что обеспечивает гибкость при монтаже. Благодаря байонетному механизму соединение выполняется быстро и фиксируется надёжно, исключая самопроизвольное расстыкование под воздействием вибраций и механических нагрузок.

Технические характеристики и конструктивные особенности

Соединитель СНЦ23-61/36Р-2-А-В обладает следующими подтверждёнными параметрами:

• Количество контактов — 61.
• Условный диаметр корпуса — 36 мм.
• Тип соединения — байонетное.
• Способ монтажа проводов — обжимка.
• Покрытие контактов — золото.
• Максимальный ток на одиночный контакт зависит от диаметра контакта — 1,0 мм или 1,5 мм.

Изделие имеет многошпоночную поляризацию и многопозиционную установку изолятора. Эти конструктивные решения обеспечивают корректное сопряжение вилки и розетки: поляризация вилки должна соответствовать поляризации розетки, что исключает ошибочное подключение и повреждение контактов. Золотое покрытие контактов снижает переходное сопротивление и повышает стойкость к коррозии, что особенно важно при эксплуатации в сложных климатических условиях.

Условия эксплуатации и надёжность

Соединитель сохраняет работоспособность в широком диапазоне внешних воздействий. Температурный диапазон эксплуатации составляет от минус 60 °C до плюс 155 °C. Изделие устойчиво к механическим факторам: диапазон частот вибрационных нагрузок — от 1 Гц до 5000 Гц, ускорение при одиночном ударе — до 5000 м/с², ускорение при многократном воздействии — до 1500 м/с².

Заявленный минимальный срок службы соединителя превышает 15 лет. Конструкция допускает выполнение до 500 циклов соединений-разъединений без потери эксплуатационных характеристик. Эти показатели подтверждают пригодность изделия для длительного использования в стационарной и подвижной аппаратуре, включая оборудование, подвергающееся регулярным механическим и климатическим нагрузкам.

Особенности монтажа

Монтаж проводов выполняется методом обжимки, что обеспечивает стабильное электрическое соединение и механическую прочность контакта. При установке необходимо учитывать поляризацию ответных частей и использовать соответствующий обжимной инструмент для контактов диаметром 1,0 мм или 1,5 мм. Соединитель поставляется в конфигурации, определяемой обозначением СНЦ23-61/36Р-2-А-В, и предназначен для применения в цепях, соответствующих указанным электрическим параметрам.
