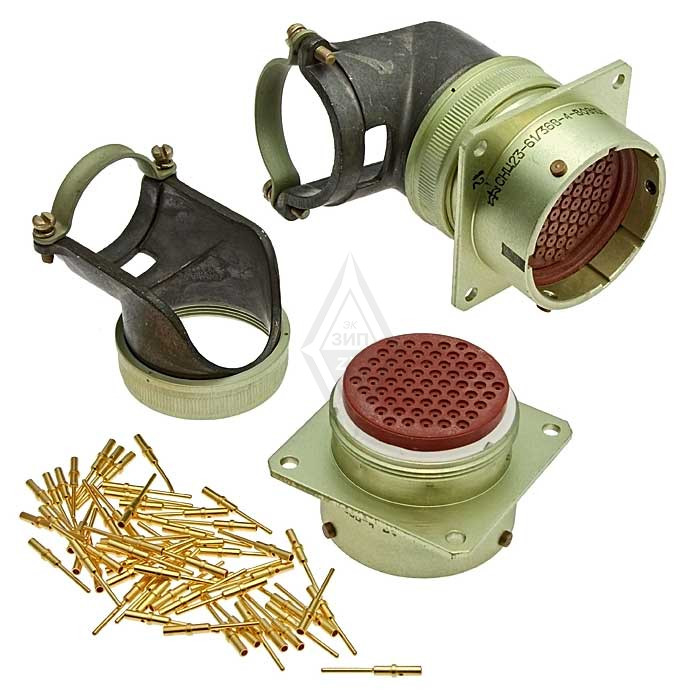

Назначение соединителя СНЦ23-61/36-Р-8-В-В

Соединитель СНЦ23-61/36-Р-8-В-В представляет собой цилиндрический многопозиционный электрический разъем, предназначенный для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, промышленных установок и исследовательского оборудования. Изделие обеспечивает разъемное соединение кабельных и приборных трактов с высокой плотностью контактов и рассчитано на эксплуатацию в условиях повышенных требований к электрической безопасности, механической устойчивости и долговременной стабильности параметров.

Разъем применяется для работы в цепях с частотой до 3 МГц, что позволяет использовать его как в низкочастотных силовых линиях, так и в сигнальных трактах радиоэлектронных устройств. Конструкция ориентирована на многократные циклы сочленения и расчленения без потери качества контакта, что делает изделие востребованным в аппаратуре, требующей периодического технического обслуживания, замены блоков или переконфигурации соединений.

Электрические и эксплуатационные параметры

Соединитель СНЦ23-61/36-Р-8-В-В имеет 61 контакт при условном диаметре корпуса 36 мм. Такая компоновка обеспечивает высокую плотность размещения контактных элементов при сохранении удобства монтажа и надежной фиксации ответных частей. Максимальное рабочее напряжение составляет 700 В, что позволяет применять разъем в цепях с существенным уровнем рабочего потенциала.

Электрическая изоляция характеризуется сопротивлением не менее 5000 МОм, что гарантирует отсутствие паразитных утечек между соседними контактными парами даже при длительной эксплуатации в условиях повышенной влажности и загрязнения. Переходное сопротивление контактов не превышает 0,005 Ом, обеспечивая минимальные потери сигнала и нагрев в точках сочленения.

• Диапазон рабочих температур: от минус 60 °C до плюс 155 °C
• Минимальная наработка: 1000 часов
• Срок сохраняемости: 15 лет
• Частотный диапазон: до 3 МГц
• Сопротивление изоляции: не менее 5000 МОм
• Сопротивление контактов: не более 0,005 Ом

Конструктивные особенности и защита от ошибок

Изделие оснащено многошпоночной поляризацией и многопозиционной установкой изолятора, что полностью исключает возможность неправильного сочленения ответных частей. Такая конструкция критически важна при обслуживании сложной аппаратуры, когда ошибочное подключение может привести к выходу из строя электронных узлов. Шпоночная система гарантирует, что разъем может быть соединен только в единственном правильном положении.

Корпус изделия может выполняться в прямом или угловом исполнении, а наличие обоймы под термоусаживающиеся трубки обеспечивает дополнительную герметизацию кабельного ввода и защиту места разделки кабеля от механических нагрузок и проникновения влаги. Сочетание этих решений делает соединитель устойчивым к вибрациям, ударам и климатическим воздействиям, включая резкие перепады температур и повышенную влажность.

Области применения

Соединители серии СНЦ23, к которой относится модель СНЦ23-61/36-Р-8-В-В, широко используются в следующих сферах:

• Промышленные установки и технологическое оборудование
• Научные исследования и лабораторные комплексы
• Радиоэлектронная аппаратура специального и общего назначения
• Измерительные и контрольно-проверочные системы

Изделие подходит для эксплуатации в стационарных и подвижных объектах, где требуется сохранение стабильного электрического соединения при воздействии широкого диапазона температур, механических вибраций и многократных перекоммутаций. Благодаря заявленным параметрам надежности и долговечности, разъем СНЦ23-61/36-Р-8-В-В обеспечивает длительную безотказную работу в составе ответственных электрических трактов.
