Назначение и область применения

Соединитель СНЦ23-61/36-Р-8-В относится к серии цилиндрических низкочастотных малогабаритных разъёмов, предназначенных для коммутации электрических цепей в радиоэлектронной аппаратуре специального и общего назначения. Изделие обеспечивает разъёмное соединение кабельных линий и блоков аппаратуры, допуская работу в цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В.

Разъём применяется в составе бортового и наземного оборудования, измерительных комплексов, систем связи и промышленной автоматики. Конструкция рассчитана на эксплуатацию в широком диапазоне температур от минус 60 °C до плюс 200 °C, что позволяет использовать соединитель в условиях повышенных тепловых нагрузок и при отрицательных температурах окружающей среды.

Конструктивные особенности

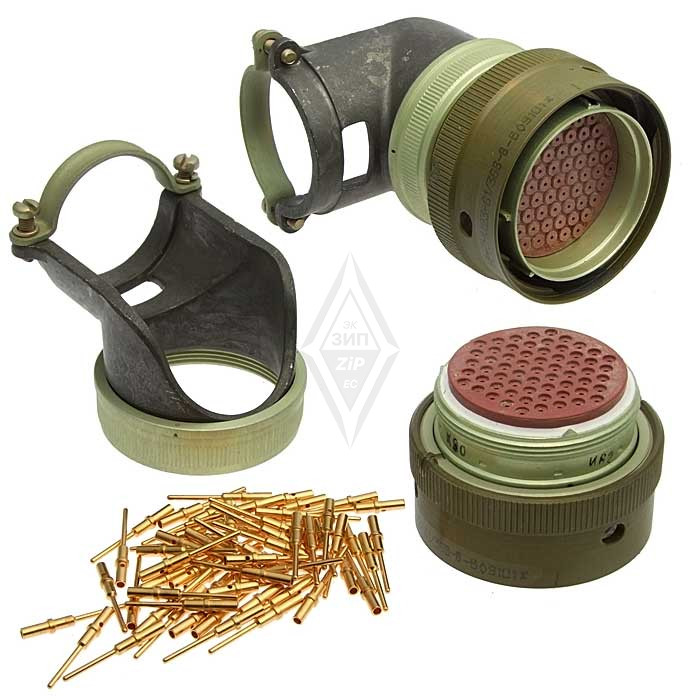

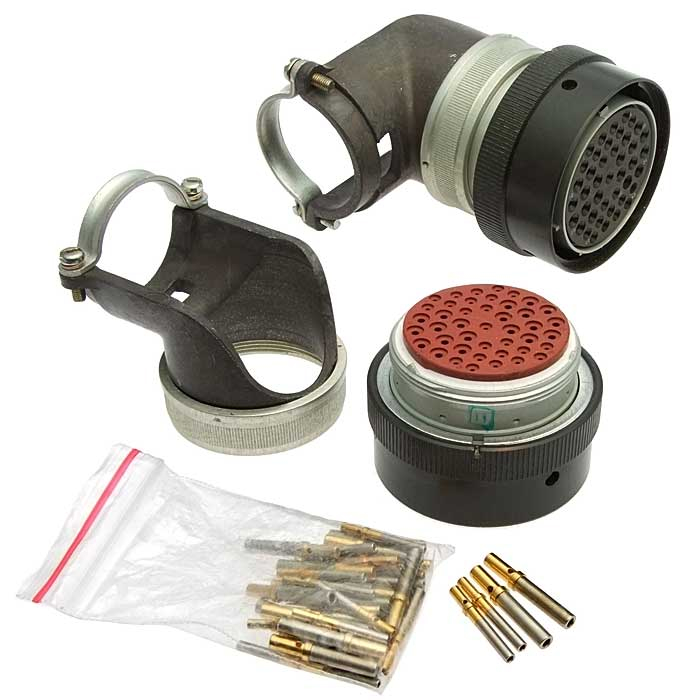

СНЦ23-61/36-Р-8-В представляет собой кабельную часть с угловым кожухом. Корпус выполнен из металла и обеспечивает механическую защиту контактной группы, а также экранирование от внешних электромагнитных воздействий. Изолятор изготовлен из карболита — материала, устойчивого к нагреву и сохраняющего диэлектрические свойства в заявленном температурном диапазоне.

Соединитель оснащён байонетным механизмом сочленения, который гарантирует быстрое и надёжное фиксирование ответной части без применения резьбового инструмента. Такое решение снижает время монтажа и исключает самопроизвольное расчленение при вибрационных и ударных нагрузках. Контакты имеют покрытие из золота, что обеспечивает стабильно низкое переходное сопротивление и защиту контактных поверхностей от окисления.

Основные технические параметры

• Тип соединителя: цилиндрический, низкочастотный, малогабаритный
• Количество контактов: 61
• Условный размер корпуса: 36
• Вид корпуса: розетка
• Конструктивное исполнение: кабельная часть с угловым кожухом
• Рабочее напряжение: до 700 В
• Диапазон рабочих частот: до 3 МГц
• Рабочая температура: от минус 60 °C до плюс 200 °C
• Сопротивление контактов: не более 0,005 Ом
• Материал корпуса: металл
• Материал изолятора: карболит
• Покрытие контактов: золото

Расшифровка обозначения

Маркировка СНЦ23-61/36-Р-8-В содержит сведения о типе и исполнении изделия. Обозначение СНЦ23 указывает на принадлежность к серии цилиндрических низкочастотных соединителей. Число 61 определяет количество контактов, число 36 — условный размер корпуса. Буква «Р» обозначает вид корпуса — розетка. Цифра 8 соответствует конструктивному исполнению — кабельная часть с угловым кожухом. Буква «В» завершает маркировку и относится к варианту исполнения, предусмотренному для данного соединителя.

Эксплуатационные качества

Благодаря металлическому корпусу и байонетному сочленению соединитель сохраняет работоспособность при механических воздействиях и в условиях повышенной влажности. Карболитовый изолятор препятствует пробою между соседними контактами при максимальном рабочем напряжении, а золотое покрытие контактов снижает вероятность деградации переходного сопротивления в течение срока службы.

Изделие совместимо с ответными частями серии СНЦ23, соответствующими тому же условному размеру корпуса и количеству контактов. При монтаже следует учитывать угловое расположение кабельного ввода, которое позволяет экономить пространство внутри приборных отсеков и упрощает трассировку кабельных жгутов.
