Назначение и область применения

Соединитель электрический цилиндрический низкочастотный СНЦ23-61-36-Р-8-В-В предназначен для коммутации электрических цепей постоянного, переменного и импульсного тока в составе радиоэлектронной аппаратуры различного назначения. Изделие относится к категории малогабаритных соединителей внутреннего монтажа и применяется для соединения и разъединения цепей при проведении монтажных, наладочных и ремонтных работ, а также в составе стационарно устанавливаемого оборудования.

Соединитель рассчитан на работу с токами частотой до 3 МГц при напряжении до 700 В. Конструкция обеспечивает надёжное электрическое соединение и механическую фиксацию ответных частей, что позволяет использовать изделие в условиях вибрационных и ударных нагрузок, характерных для бортовой и промышленной аппаратуры. Байонетное сочленение гарантирует быстрое и безошибочное соединение, исключая вероятность самопроизвольного расстыкования в процессе эксплуатации.

Изделие востребовано в приборостроении, системах связи, автоматизированных системах управления технологическими процессами, а также в измерительном и испытательном оборудовании. Благодаря всеклиматическому исполнению соединитель может эксплуатироваться в широком диапазоне температур и влажности, включая воздействие пониженного и повышенного атмосферного давления.

Конструктивные особенности и технические характеристики

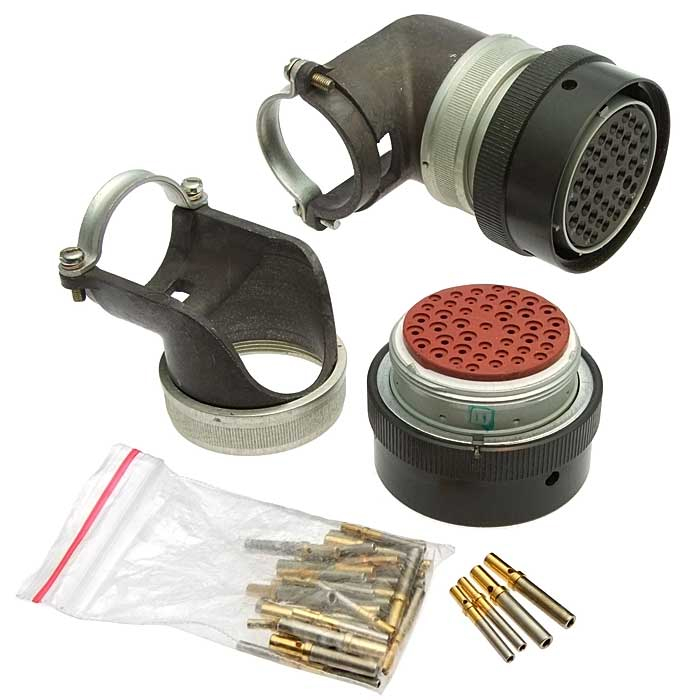

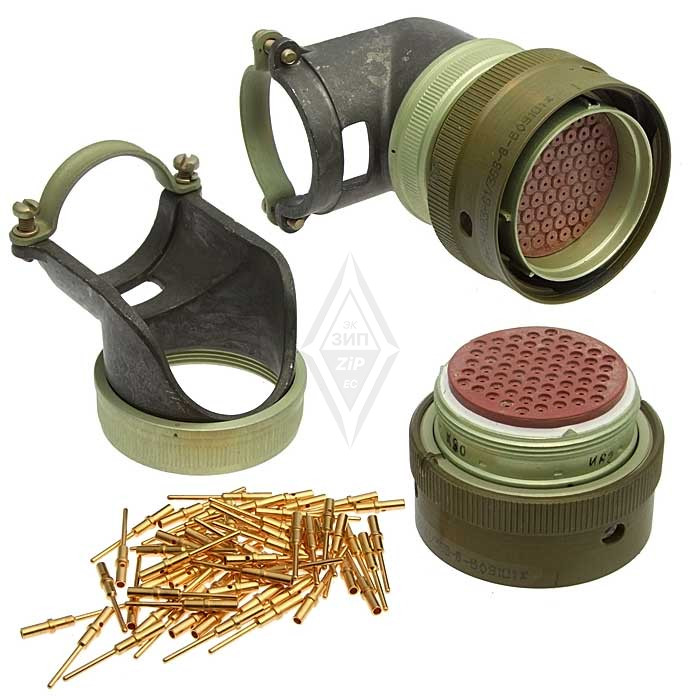

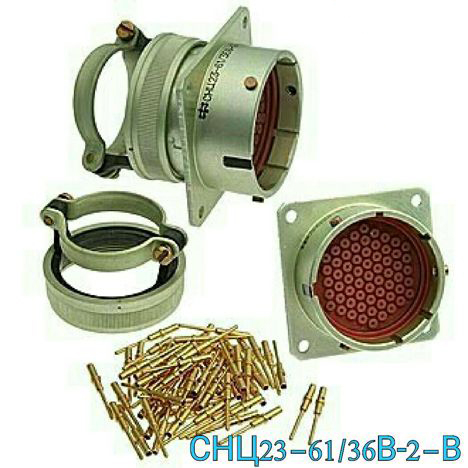

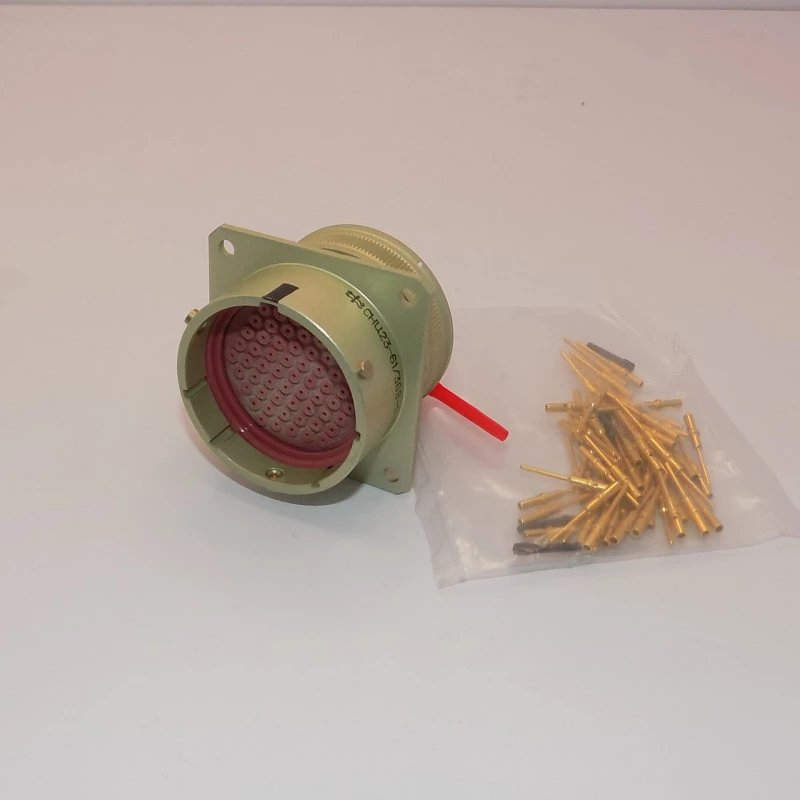

Соединитель СНЦ23-61-36-Р-8-В-В выполнен в корпусе условного размера 36 и содержит 61 контакт. Тип корпуса — розетка (Р). Конструктивное исполнение — кабельная часть с угловым кожухом (8), что обеспечивает удобный вывод кабеля под углом к оси сочленения и экономит монтажное пространство в стеснённых условиях. Соединитель является негерметичным по конструктивному исполнению.

Контактная группа имеет золотое покрытие, обеспечивающее стабильно низкое переходное сопротивление и высокую коррозионную стойкость. Способ монтажа контактов — обжимка, что позволяет производить оконцевание проводов с применением стандартного обжимного инструмента без пайки. Многошпоночная поляризация корпуса и многопозиционная установка изолятора в корпусе исключают ошибочное соединение ответных частей и обеспечивают однозначную ориентацию при сочленении.

Соединитель состоит из двух частей — вилки и розетки, которые могут быть приборными (блочными) или кабельными. Возможно изготовление с прямым или угловым кожухом, а также с обоймой под термоусаживающиеся трубки. Розетки серии СНЦ23 конструктивно совместимы с вилками серий СНЦ27, СНЦ28 и СНЦ29.

Основные эксплуатационные параметры

• Тип соединителя — цилиндрический, низкочастотный, малогабаритный, негерметичный
• Условный размер корпуса — 36
• Количество контактов — 61
• Рабочее напряжение — до 700 В
• Диапазон частот — до 3 МГц
• Сочленение — байонетное
• Покрытие контактов — золото
• Способ монтажа — обжимка
• Климатическое исполнение — всеклиматическое по ГОСТ В 20.39.404-81

Монтаж и эксплуатация

При монтаже кабельной части соединителя с угловым кожухом необходимо учитывать радиус изгиба подводимых проводников и обеспечивать фиксацию кабеля для предотвращения механических нагрузок на контактные соединения. Обжимка контактов должна выполняться инструментом, соответствующим типоразмеру контактов и сечению применяемых проводов. Перед сочленением следует убедиться в правильной ориентации по шпоночным пазам корпуса и не прикладывать чрезмерных усилий при соединении.

В процессе эксплуатации соединитель не требует специального технического обслуживания. Рекомендуется периодически контролировать состояние контактных поверхностей и надёжность фиксации байонетного замка. Хранение изделий должно осуществляться в отапливаемых помещениях с относительной влажностью воздуха, исключающей конденсацию влаги на контактных поверхностях.
