Назначение соединителя СНЦ23-61-36-Р-8-В

Электрический соединитель СНЦ23-61-36-Р-8-В предназначен для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, промышленного оборудования и научных установок. Устройство обеспечивает надёжное разъёмное соединение при максимальном рабочем напряжении до 700 В и частоте до 3 МГц, что позволяет применять его в цепях питания, управления и передачи сигналов.

Соединитель состоит из двух ответных частей — вилки и розетки. Обе части могут изготавливаться как в приборном (блочном) исполнении для монтажа на корпусах и панелях, так и в кабельном исполнении для оконцевания жгутов и кабельных сборок. Такая универсальность расширяет возможности компоновки аппаратуры и упрощает проектирование межблочных соединений.

Изделие рассчитано на эксплуатацию в условиях повышенных механических нагрузок, широкого диапазона температур и длительного срока службы. Соединитель сохраняет работоспособность при минимальной наработке 1000 часов и имеет срок сохраняемости 15 лет, что подтверждает его пригодность для долговременного использования в ответственном оборудовании.

Технические характеристики

Соединитель СНЦ23-61-36-Р-8-В имеет следующие подтверждённые параметры:

• Количество контактов: 61
• Условный диаметр корпуса: 36 мм
• Максимальное рабочее напряжение: 700 В
• Сопротивление изоляции: не менее 5000 МОм
• Количество разъёмов (коммутационных циклов): 500
• Минимальная наработка: 1000 часов
• Срок сохраняемости: 15 лет

Высокое сопротивление изоляции не менее 5000 МОм обеспечивает надёжную электрическую развязку между контактами и корпусом, что особенно важно при работе с напряжениями до 700 В. Ресурс в 500 циклов сочленения-расчленения достаточен для большинства стационарных и мобильных применений, где не требуется частая коммутация.

Условия эксплуатации и стойкость к внешним воздействиям

Соединители серии СНЦ23 рассчитаны на работу в жёстких климатических и механических условиях. Диапазон рабочих температур составляет от минус 60 до плюс 155 градусов Цельсия, что допускает использование изделия как в условиях Крайнего Севера, так и вблизи источников тепловыделения.

По механическим воздействиям соединитель выдерживает:

• Вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц
• Ускорение до 400 метров в секунду в квадрате
• Ударные нагрузки до 5000 метров в секунду в квадрате

Такая стойкость позволяет применять СНЦ23-61-36-Р-8-В в аппаратуре, подверженной вибрациям и ударным воздействиям, включая транспортные средства, испытательные стенды и промышленные установки.

Конструктивные особенности

Соединитель оснащён многошпоночной поляризацией и многопозиционной установкой изолятора. Эти конструктивные решения исключают возможность неправильного сочленения вилки и розетки, защищая контакты и цепи от повреждений из-за ошибок оператора при подключении.

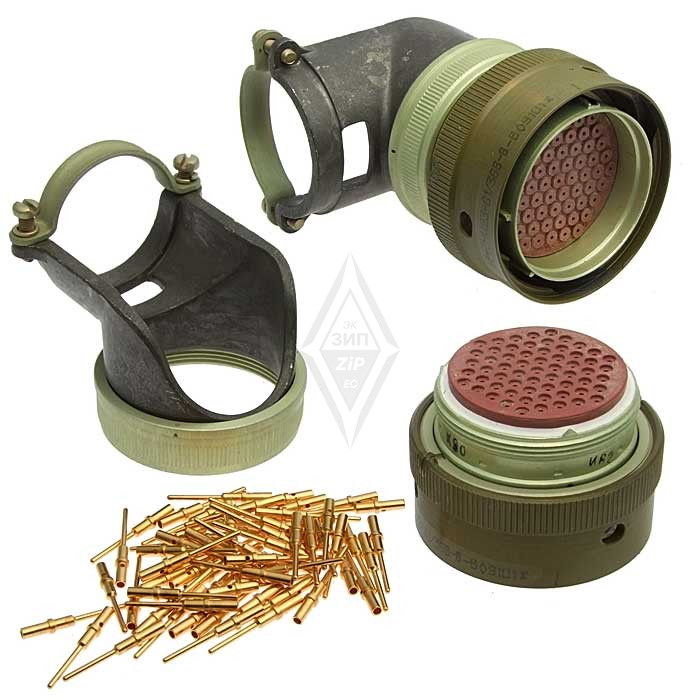

Изделие может выпускаться с прямыми или угловыми кожухами, что позволяет оптимально организовать прокладку кабелей в условиях ограниченного пространства. Дополнительно предусмотрено исполнение с обоймой под термоусаживающиеся трубки, обеспечивающей герметизацию и защиту места заделки кабеля от влаги и механических воздействий.

Области применения

Благодаря сочетанию высокой плотности контактов, широкого температурного диапазона и стойкости к механическим нагрузкам соединитель СНЦ23-61-36-Р-8-В находит применение в следующих областях:

• Промышленное оборудование и автоматизированные системы управления
• Научные и исследовательские установки
• Радиоэлектронная аппаратура специального и общего назначения
• Испытательные и измерительные комплексы

Изделие обеспечивает стабильное электрическое соединение при длительной эксплуатации в условиях повышенных требований к электрической безопасности и долговечности.
