Назначение и область применения

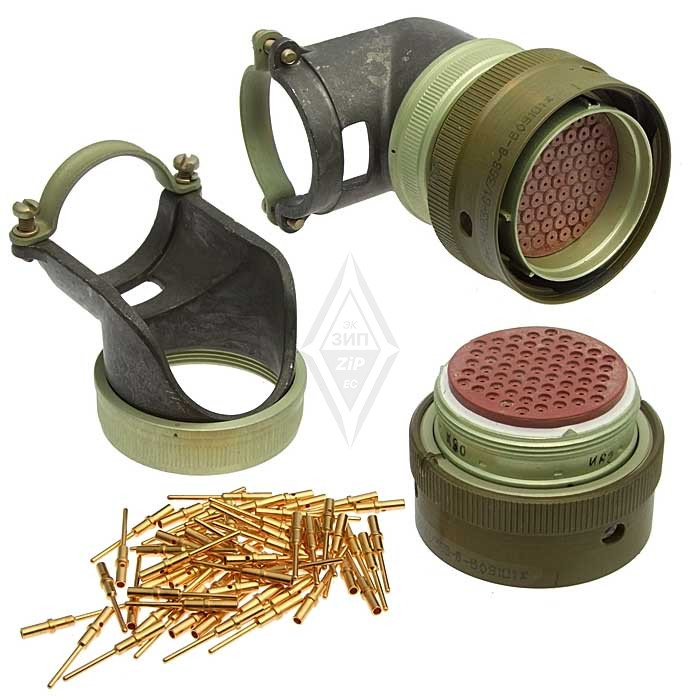

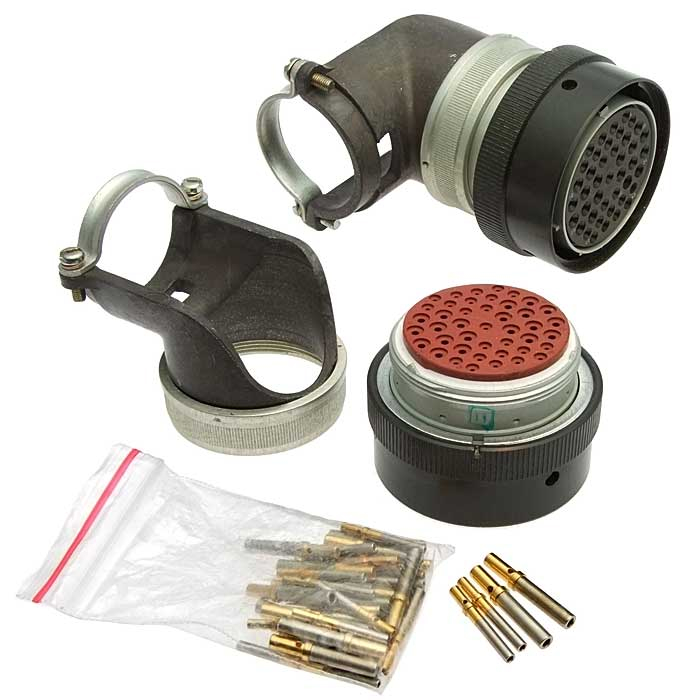

Электрический соединитель СНЦ23-61-36-Р-8-Б-В представляет собой низкочастотный цилиндрический разъем байонетного типа, предназначенный для коммутации электрических цепей постоянного и переменного тока. Изделие рассчитано на рабочее напряжение до 700 В и обеспечивает передачу рабочего тока от 4 до 15 А на каждый контакт, что позволяет использовать его в силовых и сигнальных линиях умеренной мощности.

Основными сферами применения разъема являются промышленная электроника, энергетика, телекоммуникационное оборудование и системы автоматизации технологических процессов. Соединитель подходит для построения разъемных соединений в устройствах, где требуется регулярное оперативное подключение и отключение кабельных сборок с высокой надежностью фиксации. Конструкция обеспечивает стабильное электрическое соединение при вибрационных и ударных нагрузках, характерных для производственных условий.

Разъем востребован в составе измерительных комплексов, управляющих контроллеров, распределительных шкафов и промышленных интерфейсных линий, где необходимо сочетание компактных габаритов, защищенного контакта и устойчивости к внешним воздействиям.

Конструктивные особенности и технические характеристики

Соединитель СНЦ23-61-36-Р-8-Б-В относится к серии СНЦ23, для которой характерна многошпоночная поляризация корпуса и многопозиционная установка изолятора. Такое решение исключает ошибки при сочленении ответных частей и позволяет формировать различные конфигурации соединений в пределах одного типоразмера, что особенно важно при производстве многоразъемных панелей и кроссовых модулей.

Механизм сочленения — байонетный, обеспечивающий быстрое и надежное соединение за счет поворота накидной гайки или корпуса с фиксацией штырями в пазах. Монтаж проводов к контактам выполняется методом обжимки, что гарантирует высокую производительность сборки, повторяемость качества соединения и отсутствие необходимости в пайке. Обжимной способ монтажа особенно удобен при серийном изготовлении жгутов и кабельных сборок на специализированном оборудовании.

Контактные поверхности имеют золотое покрытие, которое обеспечивает высокую электропроводность, минимальное переходное сопротивление и защиту от окисления и коррозии на протяжении всего срока эксплуатации. Золочение контактов позволяет применять разъем в цепях с малыми токами и напряжениями, где важно сохранение стабильных параметров контакта в условиях повышенной влажности и загрязненной атмосферы.

Разъем выпускается в приборном и кабельном исполнениях, при этом доступны модификации с прямым или угловым кожухом. Это расширяет возможности компоновки оборудования и прокладки кабельных трасс в стесненных условиях.

Устойчивость к внешним воздействиям и эксплуатационные преимущества

Соединители серии СНЦ23 обладают устойчивостью к воздействию специальных факторов, что подтверждает их пригодность для работы в сложных климатических и производственных условиях. Изделие сохраняет работоспособность при воздействии повышенной влажности, перепадов температур и механических вибраций, характерных для промышленных объектов.

К эксплуатационным преимуществам разъема СНЦ23-61-36-Р-8-Б-В относятся:

• надежная байонетная фиксация, исключающая самопроизвольное расчленение при вибрациях;
• обжимной монтаж, сокращающий время сборки и обеспечивающий повторяемость электрических параметров;
• золотое покрытие контактов, защищающее от коррозии и сохраняющее низкое переходное сопротивление;
• многошпоночная поляризация, предотвращающая ошибки при подключении ответных частей;
• универсальность применения в цепях постоянного и переменного тока с напряжением до 700 В;
• возможность выбора приборного или кабельного исполнения с прямым или угловым кожухом.

Рекомендации по применению

При проектировании соединений на основе СНЦ23-61-36-Р-8-Б-В необходимо учитывать рабочий ток на контакт в диапазоне от 4 до 15 А и суммарную нагрузку на разъем. Для сохранения характеристик золотого покрытия рекомендуется исключать частое сочленение и расчленение под нагрузкой без необходимости, а также защищать разъем от механических повреждений контактной зоны при хранении и транспортировке.

При монтаже проводов методом обжимки следует применять инструмент и наконечники, соответствующие сечению используемого проводника, чтобы обеспечить качественное и долговечное соединение. Прокладку кабельных сборок с угловым кожухом необходимо планировать с учетом радиуса изгиба кабеля и направления выхода проводников.
