СНЦ23-61/36В-6-В: 61-контактный цилиндрический соединитель для ответственных электрических систем

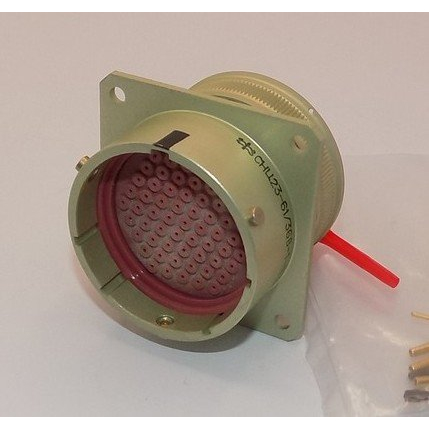

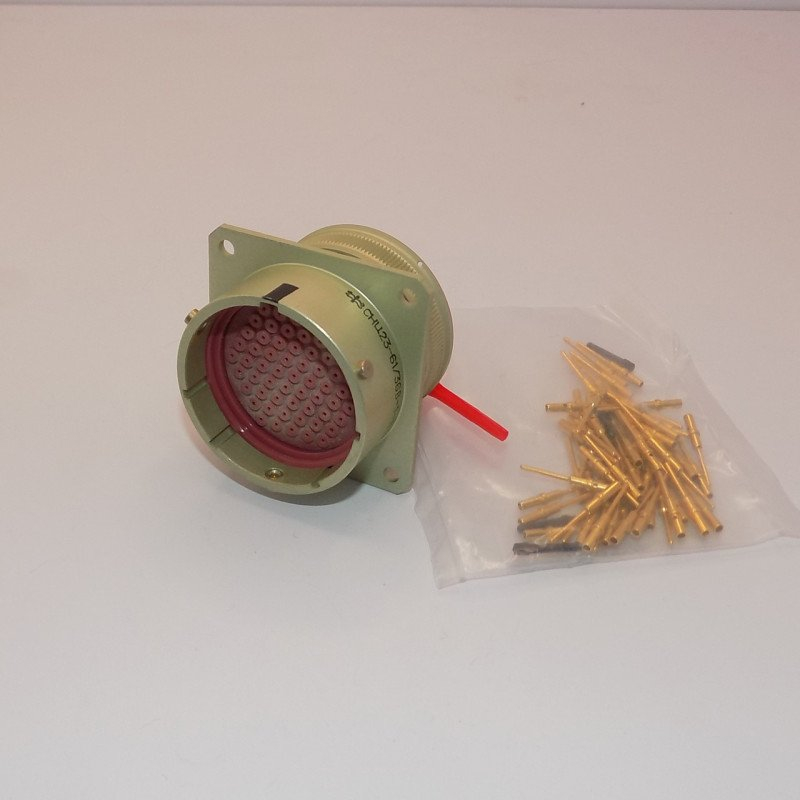

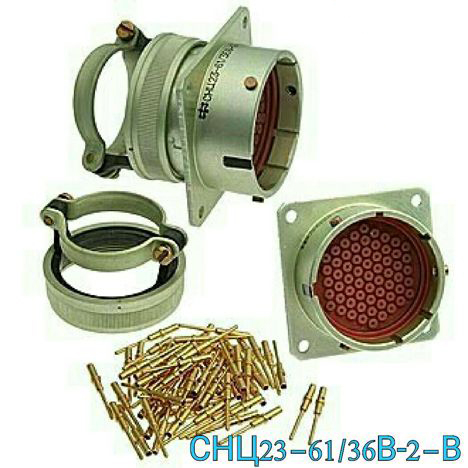

СНЦ23-61/36В-6-В — малогабаритный цилиндрический низкочастотный разъём серии СНЦ23, рассчитанный на внутренний монтаж в электрических и радиоэлектронных системах. Исполнение представляет собой кабельную вилку с прямым кожухом, 61 контактом и байонетным механизмом сочленения.

Расшифровка маркировки

Обозначение СНЦ23-61/36В-6-В содержит ключевые параметры конструкции:

Такое исполнение подходит для формирования многоконтактных соединений между кабельными жгутами, блоками оборудования и отдельными функциональными модулями.

Конструктивные особенности

Главная особенность СНЦ23-61/36В-6-В — сочетание высокой плотности контактов и механически надёжного байонетного соединения. Байонетная фиксация позволяет быстро выполнять сочленение и расчленение разъёма, а также снижает риск неполного подключения при монтаже и техническом обслуживании.

Корпус имеет многошпоночную, в ряде описаний — пятишпоночную, поляризацию. Она исключает неверную ориентацию сопрягаемых частей и допускает многопозиционную установку изолятора в корпусе. Это особенно важно в аппаратуре с большим количеством однотипных разъёмов, где ошибка при коммутации может привести к отказу системы.

Контакты соединителя рассчитаны на присоединение проводников методом обжима. Такой способ обеспечивает стабильный электрический контакт и удобен при изготовлении серийных кабельных сборок и жгутов.

Основные характеристики

Для соединителей семейства СНЦ23 заявлены следующие эксплуатационные параметры:

• Работа в цепях постоянного, переменного и импульсного тока.

• Допустимая частота переменного тока — до 3 МГц.

• Максимальное рабочее напряжение — до 700 В амплитудного значения.

• Количество контактов в данном исполнении — 61; для корпуса размера 36 обычно указываются контакты диаметром 1 мм.

• Байонетное сочленение вилки и розетки.

• Применение во всеклиматическом исполнении для внутреннего монтажа.

• Рабочий диапазон температуры для серии может достигать от −60 до +200 °C.

• Ресурс сочленений и расчленений — до 500 циклов для типовых исполнений серии.

Следует учитывать, что точные электрические параметры по каждому контакту — допустимый ток, переходное сопротивление, сопротивление изоляции, материал и конкретное покрытие контактов — следует сверять с техническими условиями и паспортом именно на требуемую партию и исполнение. В справочных описаниях серии встречаются варианты покрытий контактов, поэтому этот параметр нельзя принимать без проверки сопроводительной документации.

Где применяется разъём

СНЦ23-61/36В-6-В используется там, где необходимо надёжно передать большое число электрических цепей через единый разъёмный интерфейс. Типичные области применения:

• Автоматизированные системы управления и контроля.

• Радиоэлектронная аппаратура специального и общепромышленного назначения.

• Кабельные жгуты с высокой плотностью коммутации.

• Измерительные комплексы и испытательное оборудование.

• Приборные шкафы, стойки и модульные электронные системы.

• Оборудование, эксплуатируемое при вибрационных, климатических и механических воздействиях в пределах требований к конкретному исполнению.

Высокая контактная ёмкость — 61 контакт — делает разъём удобным для одновременного подключения цепей питания, управления, сигнализации, дискретных входов и выходов, а также вспомогательных линий в составе одного кабельного интерфейса.

Что проверить при подборе

При проектировании или замене соединителя важно сопоставить не только базовую маркировку, но и все параметры сопрягаемой части:

• Соответствие ответной части: розетка той же серии, размера корпуса и схемы расположения контактов.

• Поляризацию и позицию установки изолятора.

• Исполнение кожуха: в данном случае используется прямая кабельная часть.

• Тип контактов и технологию оконцевания проводов обжимом.

• Сечение, наружный диаметр и конструкцию подключаемого кабеля.

• Требования к защите от вибрации, температуры, влажности и пониженного давления.

• Документацию по конкретным техническим условиям, категории приёмки и допустимым электрическим нагрузкам.

СНЦ23-61/36В-6-В остаётся практичным решением для многоконтактной коммутации в промышленной и специальной аппаратуре: он объединяет 61 электрическую цепь, байонетную фиксацию, поляризацию и исполнение с прямым кабельным кожухом.
