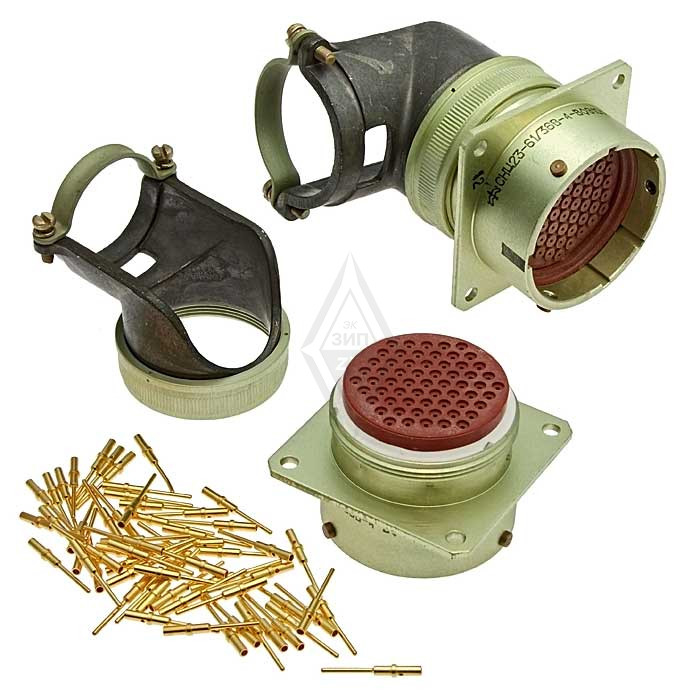

СНЦ23-61-36-В-6-В

Цена:

1150 ₽

Технические характеристики

СНЦ23-61-36-В-6-В 5

Соединитель СНЦ23-61/36В-6-В является высококачественным электрическим разъемом, предназначенным для работы в цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 700 В. Он используется в различных областях, включая радиоэлектронную аппаратуру, и подходит для внутреннего монтажа в условиях всеклиматического исполнения.

Основные характеристики

Структура : Соединитель состоит из двух частей — вилки и розетки. Они могут быть как приборными, так и кабельными. Конструктивно возможны варианты, с прямым или угловым кожухом, а также с обоймой под термоусаживаемые трубки.
Количество контактов : 61 контакт.
Размер корпуса : Условный размер корпуса составляет 36.
Максимальный ток : На одиночный контакт — до 15 А.
Рабочая температура : От -60 до +200 °C.
Срок службы : Минимальная наработка составляет 1000 часов, а срок сохраняемости — до 25 лет.

Поляризация и сочленение

Соединители имеют пятишпоночную поляризацию корпуса и многопозиционную установку изолятора. Это обеспечивает надежное соединение и предотвращает неправильное подключение. Сочленение осуществляется по байонетному принципу, что позволяет легко и быстро соединять и разъединять элементы.

Применение

СНЦ23-61/36В-6-В широко используется в различных электрических системах, обеспечивая надежность и безопасность соединений. Он подходит для применения в условиях, требующих высокой устойчивости к внешним воздействиям, что делает его идеальным выбором для промышленных и специализированных установок.

Описание

СНЦ23-61-36-В-6-В

СНЦ23-61/36В-6-В: 61-контактный цилиндрический соединитель для ответственных электрических систем

СНЦ23-61/36В-6-В — малогабаритный цилиндрический низкочастотный разъём серии СНЦ23, рассчитанный на внутренний монтаж в электрических и радиоэлектронных системах. Исполнение представляет собой кабельную вилку с прямым кожухом, 61 контактом и байонетным механизмом сочленения.

Расшифровка маркировки

Обозначение СНЦ23-61/36В-6-В содержит ключевые параметры конструкции:

Элемент маркировки	Значение
СНЦ23	Серия цилиндрических многопозиционных соединителей с локальной защитой контактов
61	Количество контактов — 61
36	Условный размер корпуса — 36
В	Вид корпуса: вилка
6	Кабельная часть с прямым кожухом
В	Всеклиматическое исполнение

Такое исполнение подходит для формирования многоконтактных соединений между кабельными жгутами, блоками оборудования и отдельными функциональными модулями.

Конструктивные особенности

Главная особенность СНЦ23-61/36В-6-В — сочетание высокой плотности контактов и механически надёжного байонетного соединения. Байонетная фиксация позволяет быстро выполнять сочленение и расчленение разъёма, а также снижает риск неполного подключения при монтаже и техническом обслуживании.

Корпус имеет многошпоночную, в ряде описаний — пятишпоночную, поляризацию. Она исключает неверную ориентацию сопрягаемых частей и допускает многопозиционную установку изолятора в корпусе. Это особенно важно в аппаратуре с большим количеством однотипных разъёмов, где ошибка при коммутации может привести к отказу системы.

Контакты соединителя рассчитаны на присоединение проводников методом обжима. Такой способ обеспечивает стабильный электрический контакт и удобен при изготовлении серийных кабельных сборок и жгутов.

Основные характеристики

Для соединителей семейства СНЦ23 заявлены следующие эксплуатационные параметры:

Работа в цепях постоянного, переменного и импульсного тока.
Допустимая частота переменного тока — до 3 МГц.
Максимальное рабочее напряжение — до 700 В амплитудного значения.
Количество контактов в данном исполнении — 61; для корпуса размера 36 обычно указываются контакты диаметром 1 мм.
Байонетное сочленение вилки и розетки.
Применение во всеклиматическом исполнении для внутреннего монтажа.
Рабочий диапазон температуры для серии может достигать от −60 до +200 °C.
Ресурс сочленений и расчленений — до 500 циклов для типовых исполнений серии.

Следует учитывать, что точные электрические параметры по каждому контакту — допустимый ток, переходное сопротивление, сопротивление изоляции, материал и конкретное покрытие контактов — следует сверять с техническими условиями и паспортом именно на требуемую партию и исполнение. В справочных описаниях серии встречаются варианты покрытий контактов, поэтому этот параметр нельзя принимать без проверки сопроводительной документации.

Где применяется разъём

СНЦ23-61/36В-6-В используется там, где необходимо надёжно передать большое число электрических цепей через единый разъёмный интерфейс. Типичные области применения:

Автоматизированные системы управления и контроля.
Радиоэлектронная аппаратура специального и общепромышленного назначения.
Кабельные жгуты с высокой плотностью коммутации.
Измерительные комплексы и испытательное оборудование.
Приборные шкафы, стойки и модульные электронные системы.
Оборудование, эксплуатируемое при вибрационных, климатических и механических воздействиях в пределах требований к конкретному исполнению.

Высокая контактная ёмкость — 61 контакт — делает разъём удобным для одновременного подключения цепей питания, управления, сигнализации, дискретных входов и выходов, а также вспомогательных линий в составе одного кабельного интерфейса.

Что проверить при подборе

При проектировании или замене соединителя важно сопоставить не только базовую маркировку, но и все параметры сопрягаемой части:

Соответствие ответной части: розетка той же серии, размера корпуса и схемы расположения контактов.
Поляризацию и позицию установки изолятора.
Исполнение кожуха: в данном случае используется прямая кабельная часть.
Тип контактов и технологию оконцевания проводов обжимом.
Сечение, наружный диаметр и конструкцию подключаемого кабеля.
Требования к защите от вибрации, температуры, влажности и пониженного давления.
Документацию по конкретным техническим условиям, категории приёмки и допустимым электрическим нагрузкам.

СНЦ23-61/36В-6-В остаётся практичным решением для многоконтактной коммутации в промышленной и специальной аппаратуре: он объединяет 61 электрическую цепь, байонетную фиксацию, поляризацию и исполнение с прямым кабельным кожухом.
