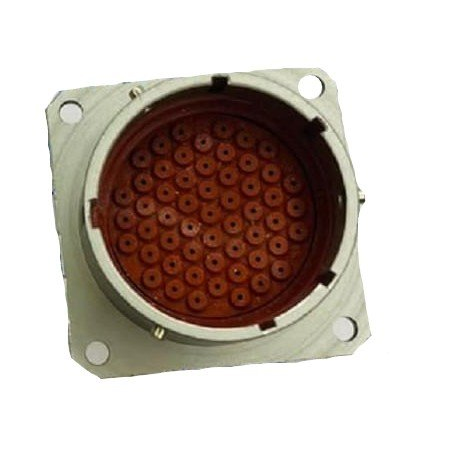

Соединитель СНЦ23‑55/33В‑1‑В производства завода «Элекон» с приёмкой «ОТК» — это цилиндрический низкочастотный малогабаритный разъём серии СНЦ23, рассчитанный на внутренний монтаж в приборах и блоках.

• Предназначен для соединения и разъединения электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В.

• Используется во всеклиматическом исполнении для внутреннего монтажа в радиоэлектронной аппаратуре, в том числе в условиях широкого диапазона температур и повышенной влажности.

• Тип: СНЦ23 — цилиндрический низкочастотный соединитель; 55 — количество контактов; 33 — условный размер корпуса; В — вилка; 1 — конструктивное исполнение; В — всеклиматическое исполнение по ГОСТ В 20.39.404‑81.

• Сочленение — байонетное, с пятишпоночной поляризацией корпуса и многопозиционной установкой изолятора, что исключает ошибочное подключение и позволяет фиксировать положение.

• Рабочее напряжение — до 700 В, максимальный ток на один контакт диаметром 1,0 мм — до примерно 11 А (в зависимости от конструктивного исполнения контактов).

• Диапазон рабочих температур — примерно от −60 до +200 °C, сохраняемость изделия — до порядка 25 лет, количество сочленений‑расчленений — порядка 500 циклов.

• Категория качества «ОТК» относится к стандартной заводской приёмке, при которой изделие изготавливается и проверяется по утверждённым техническим условиям (для приёмки «1» — НКЦС.434410.112ТУ, для «5» и «7» — ГЕ0.364.241ТУ и дополнительные документы).

• Контакты обычно имеют золотое покрытие, что обеспечивает низкое переходное сопротивление и высокую стабильность соединения в условиях эксплуатации и хранения.
