Назначение и область применения

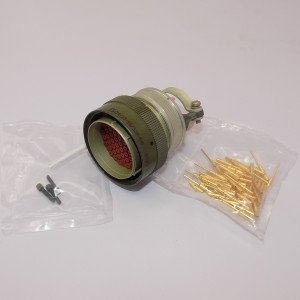

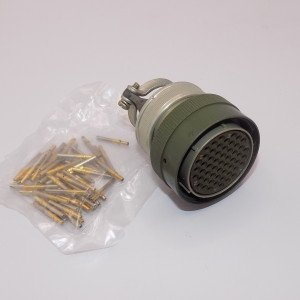

СНЦ23-55/33В-6-а-В Элекон «5» представляет собой вилку цилиндрического низкочастотного соединителя всеклиматического исполнения. Изделие изготовлено заводом Элекон и относится к категории СНЦ23. Данная модель предназначена для использования во внутреннем монтаже электрооборудования, где требуется надёжное разъёмное соединение электрических цепей в промышленных и специальных системах.

Соединитель рассчитан на рабочее напряжение до 700 В и ток на контакт до 15 А. Благодаря всеклиматическому исполнению вилка может применяться в широком диапазоне условий окружающей среды, включая приборные и кабельные применения. Конструкция предусматривает возможность установки заглушек типов ЭП или ЭК, что расширяет эксплуатационные сценарии и обеспечивает защиту неиспользуемых соединителей.

Конструктивные особенности и характеристики

Изделие выполнено в виде кабельной части с прямым кожухом и угловым положением изолятора в корпусе вилки, что отражено в обозначении «В». Соединитель имеет тип СНЦ23 с условным размером корпуса, где параметры 55/33 указывают на диаметр и длину монтажных размеров. Конкретные габаритные значения составляют:

• резьба d — M14×0,5;
• максимальный диаметр Dmax — 22 мм;
• максимальная длина Lmax — 42 мм.

Конструктивное исполнение «6-а-В» обеспечивает многошпоночную поляризацию и многопозиционную установку изолятора. Такое решение исключает ошибки при сочленении и позволяет точно ориентировать подвод кабеля относительно ответной части. Монтаж проводов выполняется методом обжимки, что обеспечивает стабильное электрическое соединение и удобство при сборке.

Покрытие контактов — золото, что гарантирует низкое переходное сопротивление и устойчивость к коррозии. Сочленение с розетками СНЦ27, СНЦ28 и СНЦ29 осуществляется байонетным способом, обеспечивающим быстрое и надёжное соединение без дополнительного крепежа. Соответствие изделия техническим условиям подтверждается обозначением ТУ ГЕО.364.241.

Комплектация и приёмка

Товар поставляется в заводской упаковке, что обеспечивает сохранность изделия при транспортировке и хранении. Приёмка обозначена индексом «5», что подтверждает проведение заводского контроля качества и соответствие установленным нормам. Год выпуска — 2022, артикул для заказа — 21049.

Соединитель СНЦ23-55/33В-6-а-В Элекон «5» ориентирован на профессиональное применение в составе электротехнического и электронного оборудования, где важны устойчивость к внешним воздействиям, точность позиционирования и стабильность электрических параметров.
