Назначение и область применения

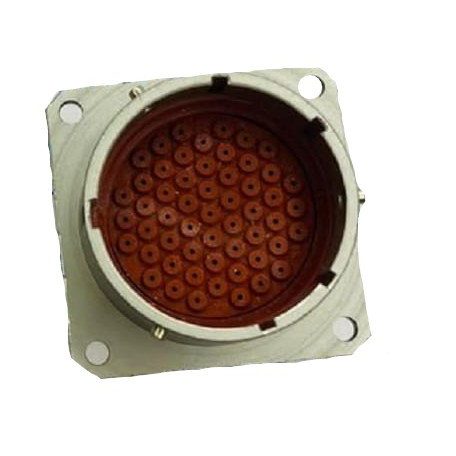

СНЦ23-55/33В-4-В Элекон «5» представляет собой цилиндрический электрический соединитель, выпускаемый заводом Элекон. Изделие предназначено для организации надежного разъемного соединения в электрических цепях постоянного и переменного тока с частотой до 3 МГц и рабочим напряжением до 700 В. Конструкция рассчитана на внутренний монтаж и выполнена во всеклиматическом исполнении в соответствии с требованиями ТУ ГЕО (364.241 ТУ).

Соединитель данной модели востребован в составе электронной, радиотехнической и контрольно-измерительной аппаратуры, где необходимо герметичное соединение проводов методом обжимки. Благодаря устойчивости к внешним воздействиям и механической прочности корпуса разъем подходит для применения в промышленном оборудовании, работающем в сложных условиях эксплуатации.

Конструктивные особенности

Модель относится к серии СНЦ23 и характеризуется следующими конструктивными параметрами:

• диаметр корпуса — 55 мм;
• диаметр монтажного отверстия — 33 мм;
• тип соединителя — В (вилка);
• количество контактов — 4;
• вариант исполнения — В;
• покрытие контактов — золото.

Золотое покрытие контактов обеспечивает стабильное электрическое соединение с низким переходным сопротивлением и защищает контактные поверхности от окисления. Это особенно важно при эксплуатации в условиях повышенной влажности, перепадов температур и воздействия агрессивных сред, характерных для всеклиматического исполнения.

Тип вилки (В) определяет ответную часть соединителя — для полноценного соединения применяется розетка соответствующей серии и типоразмера. Монтаж проводов осуществляется методом обжимки, что гарантирует плотное прилегание проводника к контакту и исключает ослабление соединения при вибрациях.

Приемка и комплектация

Изделие имеет категорию приемки «5», что отражает установленный производителем уровень контроля качества и соответствует требованиям технических условий завода Элекон. Год выпуска партии — 2017. Соединитель поставляется в заводской упаковке, которая обеспечивает сохранность контактов и корпуса при транспортировке и хранении.

Заводская упаковка исключает механические повреждения золотого покрытия контактов до момента монтажа, что критически важно для сохранения заявленных электрических характеристик. При установке соединителя рекомендуется соблюдать требования ТУ ГЕО (364.241 ТУ) и использовать инструмент, предназначенный для обжимки контактов данного типа.

Условия эксплуатации

Всеклиматическое исполнение подтверждает возможность применения соединителя в различных климатических зонах, включая регионы с экстремальными температурами и высокой влажностью. Внутренний монтаж предполагает установку изделия внутри корпусов приборов или оборудования, что дополнительно защищает разъем от прямого воздействия атмосферных осадков.

Электрические параметры — напряжение до 700 В и частота до 3 МГц — позволяют задействовать СНЦ23-55/33В-4-В в цепях питания, сигнальных линиях и измерительных трактах. Стабильность характеристик при длительной эксплуатации обеспечивается сочетанием конструктивных решений серии СНЦ23 и качеством материалов, применяемых заводом Элекон.
