Назначение соединителя СНЦ23-55/33В-4-В

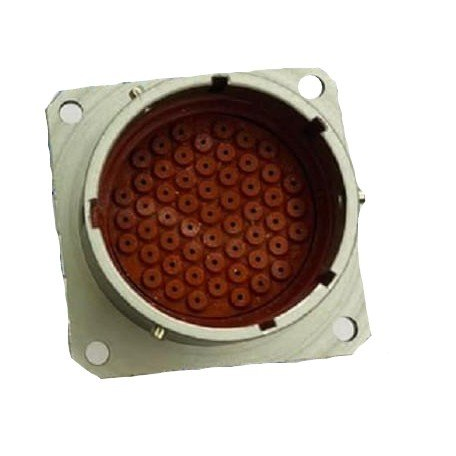

СНЦ23-55/33В-4-В Элекон «5» — цилиндрический электрический соединитель российского производства, относящийся к серии СНЦ23 и предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до нескольких мегагерц. Изделие применяется во внутренних соединениях аппаратуры радио-, электро- и контрольно-измерительного назначения, где требуется стабильность электрических параметров и устойчивость к внешним воздействующим факторам.

Всеклиматическое исполнение (суффикс «В» в маркировке) допускает эксплуатацию соединителя в условиях воздействия температур, вибраций и перепадов давления, типичных для бортовых и промышленных систем. Благодаря этому разъём востребован в бортовой радиоэлектронной аппаратуре и средствах связи, промышленных контрольно-измерительных приборах и автоматике, а также в системах электропитания и сигнальных магистралях, где предъявляются повышенные требования к вибро- и ударостойкости.

Конструктивные особенности и технические данные

СНЦ23-55/33В-4-В — это вилка с 55 контактами и условным размером корпуса 33. Соединение с ответной розеткой выполняется байонетным способом, что обеспечивает быстрое и надёжное сопряжение, удобное при обслуживании и ремонте аппаратуры. Корпус и изоляторы имеют пятишпоночную поляризацию и многопозиционную установку изолятора, что практически исключает возможность неправильного включения и повреждения контактов.

Контактные выводы имеют золотое покрытие, обеспечивающее высокую стабильность переходного сопротивления и коррозионную стойкость при длительной эксплуатации. Контакты рассчитаны на работу при напряжении до порядка 700 В и токах, характерных для сигнальных и силовых цепей в аппаратуре средней мощности; конкретные токовые нагрузки зависят от типа контакта внутри колодки и определяются техническими условиями.

Соединитель предназначен для внутреннего монтажа — установки внутри блоков, шкафов и корпусов приборов, а не для внешних открытых подключений. Серия СНЦ23 предусматривает различные варианты исполнения, отличающиеся типом внутренней колодки, разводкой и способом разделки жил; в данной позиции применено исполнение «4» с приёмкой «5».

Совместимость и типовые области применения

Соединитель поставляется в заводской упаковке и может использоваться в комплекте с соответствующими розетками СНЦ23 того же размера корпуса. При необходимости конструкция допускает применение в связке с вилками серий СНЦ27, СНЦ28 и СНЦ29, если предусмотрены смешанные сочленения.

Типичные области применения изделия:

• бортовая радиоэлектронная аппаратура и средства связи;
• промышленные контрольно-измерительные приборы и автоматика;
• измерительные и испытательные установки;
• системы электропитания и сигнальные магистрали с повышенными требованиями к вибро- и ударостойкости;
• стационарные и подвижные объекты, эксплуатируемые в сложных климатических условиях.

Соединитель СНЦ23-55/33В-4-В Элекон «5» сочетает надёжную байонетную фиксацию, защищённые золотым покрытием контакты и всеклиматическое исполнение, что делает его подходящим решением для ответственных внутренних соединений в аппаратуре, где важны стабильность параметров и продолжительный срок службы.
