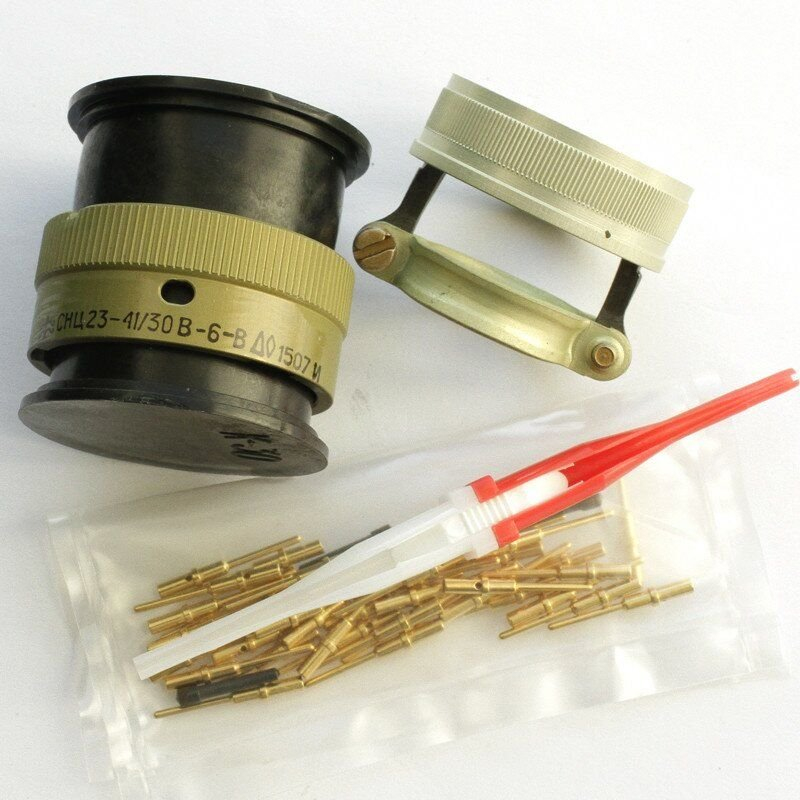

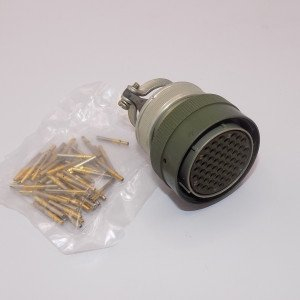

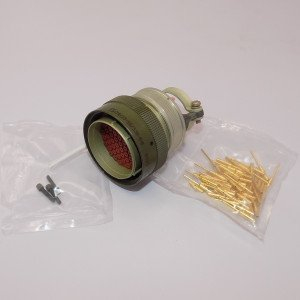

Назначение и область применения

Соединитель электрический цилиндрический СНЦ23-55/33В-4-В производства завода Элекон с приёмкой «5» предназначен для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при рабочем напряжении до 700 В. Изделие выполнено во всеклиматическом исполнении по техническим условиям ТУ ГЕ0 и применяется для внутреннего монтажа электронной, радиоэлектронной и контрольно-измерительной аппаратуры.

Соединитель ориентирован на эксплуатацию в составе стационарных и подвижных систем, где требуется многократное сочленение и расчленение с сохранением стабильного электрического контакта. Благодаря байонетному механизму соединения обеспечивается быстрое и надёжное фиксирование ответных частей, исключающее самопроизвольное размыкание при вибрационных и ударных воздействиях. Изделие подходит для применения в приборостроении, лабораторном оборудовании, системах сбора данных и промышленной автоматике.

Конструктивные особенности и технические параметры

СНЦ23-55/33В-4-В имеет 55 контактов, условный размер корпуса 33 и тип корпуса «В», соответствующий вилочной части соединителя. Монтаж проводов выполняется методом обжимки, что обеспечивает плотное и долговечное соединение проводника с контактом. Контактные поверхности покрыты золотом, благодаря чему достигаются низкое переходное сопротивление, высокая коррозионная стойкость и стабильность параметров при длительной эксплуатации.

Сочленение ответных частей реализовано байонетным способом с пятишпоночной поляризацией. Такая конструкция исключает неправильное соединение и гарантирует однозначную ориентацию вилки относительно розетки. Изолятор допускает многопозиционную установку, что расширяет возможности компоновки соединителя в аппаратуре с различными схемами разводки.

Электрические и эксплуатационные характеристики

• Рабочее напряжение: до 700 В.
• Диапазон частот: цепи постоянного и переменного тока до 3 МГц.
• Количество контактов: 55.
• Условный размер корпуса: 33.
• Тип корпуса: вилка (исполнение «В»).
• Способ монтажа проводов: обжимка.
• Покрытие контактов: золото.
• Климатическое исполнение: всеклиматическое.

Совместимость и правила эксплуатации

Розетки серии СНЦ23 совместимы с вилками серий СНЦ27, СНЦ28 и СНЦ29, что позволяет использовать данный соединитель в составе ранее смонтированных систем и при модернизации оборудования без замены ответных частей. Применение единого байонетного механизма и пятишпоночной поляризации обеспечивает взаимозаменяемость изделий указанных серий в пределах соответствующих типоразмеров.

Производитель гарантирует соответствие соединителя всем требованиям технических условий при соблюдении правил эксплуатации и хранения. Изделие поставляется в заводской упаковке, артикул 21045, год выпуска партии — 2017. Приёмка «5» подтверждает проведение приёмо-сдаточных испытаний в соответствии с установленной для данного класса изделий нормативной документацией.

При монтаже необходимо использовать обжимной инструмент, соответствующий размеру контактов, и соблюдать схемы распайки, указанные в конструкторской документации аппаратуры. Хранение соединителя следует осуществлять в заводской упаковке в отапливаемых или неотапливаемых помещениях с естественной вентиляцией, исключающих прямое воздействие атмосферных осадков и агрессивных сред.
