Назначение соединителя СНЦ23-55/33В-6-Г-В

Разъем СНЦ23-55/33В-6-Г-В представляет собой низкочастотный электрический соединитель байонетного типа, предназначенный для коммутации цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, измерительных комплексов и промышленного оборудования. Устройство относится к серии СНЦ23 и рассчитано на применение в условиях всеклиматического исполнения, что допускает его эксплуатацию как в отапливаемых помещениях, так и на открытых объектах при соблюдении нормированных температурных режимов.

Основная сфера применения — соединение кабельных сборок с приборными блоками, подключение внешних датчиков, исполнительных механизмов и модулей вторичной обработки сигналов. Байонетный механизм фиксации с пятишпоночной поляризацией корпуса исключает ошибочное сочленение и обеспечивает быстрое, но надежное закрепление ответных частей без применения резьбового инструмента.

Конструктивные особенности и технические характеристики

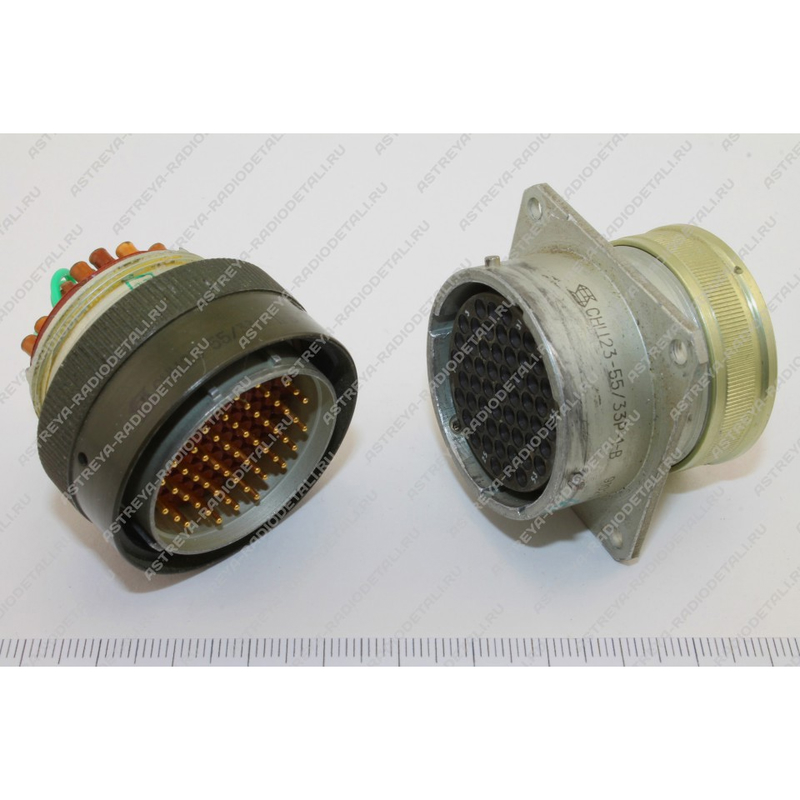

Соединитель выполнен в корпусе условного размера 33 и содержит 55 контактов. Тип корпуса — вилка, конструктивное исполнение — 6, что соответствует кабельной части с прямым кожухом. Контакты имеют золотое покрытие, обеспечивающее стабильное переходное сопротивление, высокую проводимость и стойкость к коррозионным воздействиям.

Ключевые электрические и эксплуатационные параметры:

• Максимальное рабочее напряжение — до 700 В амплитудного значения.
• Токовая нагрузка рабочая на контакт — 5 А.
• Токовая нагрузка максимальная на контакт — 11 А.
• Сопротивление изоляции — не менее 5000 МОм.
• Диапазон рабочих температур — от минус 60°C до плюс 155°C.
• Допустимая частота переменного тока — до 3 МГц.
• Ресурс по числу циклов соединения и разъединения — до 500.
• Минимальный срок сохраняемости — до 15 лет.

Соединитель состоит из двух частей — вилки и розетки, каждая из которых может быть выполнена в приборном или кабельном варианте. Конструкция предусматривает использование прямых и угловых кожухов, что расширяет возможности компоновки при монтаже в ограниченных пространствах.

Применение и условия эксплуатации

СНЦ23-55/33В-6-Г-В подходит для внутреннего монтажа электронных блоков, распределительных шкафов, испытательных стендов и передвижных лабораторий. Изделие сохраняет работоспособность при значительных перепадах температур и воздействии повышенной влажности, характерных для всеклиматического исполнения.

Высокое сопротивление изоляции и широкий частотный диапазон позволяют использовать разъем в измерительных трактах, где важна стабильность параметров цепи и минимальные потери сигнала. Золотое покрытие контактов снижает вероятность образования оксидных пленок, что особенно значимо при длительной эксплуатации в агрессивных средах и при редких перекоммутациях.

Байонетное соединение с пятишпоночной поляризацией корпуса исключает неправильную установку ответной части и ускоряет процесс сборки оборудования при серийном производстве. Изделие ориентировано на применение в научных, промышленных и оборонных системах, где предъявляются повышенные требования к надежности контактных пар и механической стойкости соединительного узла.
