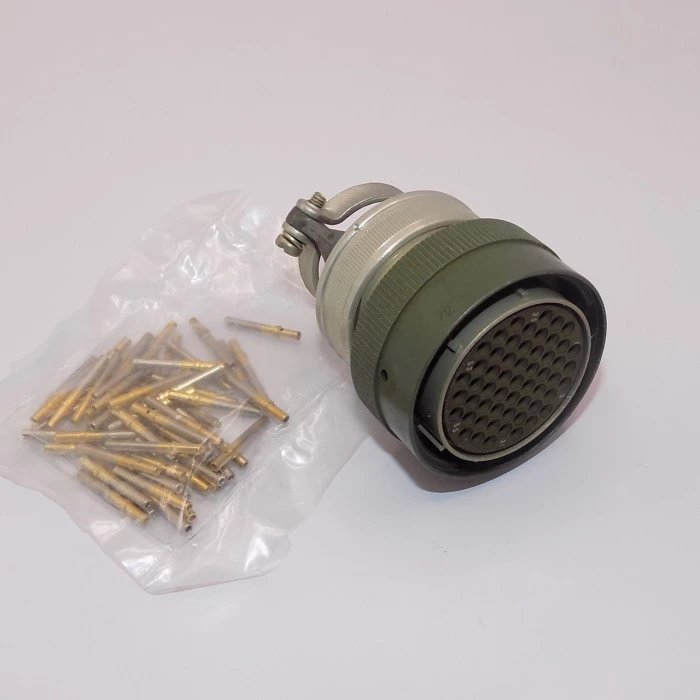

Назначение соединителя СНЦ23-55/33В-6-В

СНЦ23-55/33В-6-В представляет собой цилиндрический низкочастотный электрический соединитель, предназначенный для коммутации электрических цепей переменного и постоянного тока. Изделие рассчитано на эксплуатацию при частоте сигнала до 3 МГц и максимальном рабочем напряжении до 700 В. Соединитель применяется в ответственном оборудовании, где предъявляются высокие требования к стабильности контакта, механической прочности сочленения и устойчивости к внешним воздействиям.

Благодаря байонетному механизму фиксации и пятишпоночной поляризации корпуса обеспечивается быстрое, надёжное и однозначное соединение вилки и розетки. Многопозиционная установка изолятора в корпусе дополнительно защищает от ошибочной сборки и повышает универсальность применения изделия в составе различных блоков.

Технические характеристики

Соединитель имеет следующие подтверждённые параметры:

• Количество контактов: 55
• Условный размер корпуса: 33
• Максимальное рабочее напряжение: 700 В
• Ток на контакт: до 15 А
• Интервал рабочих температур: от минус 60 градусов Цельсия до плюс 200 градусов Цельсия
• Количество сочленений-расчленений: 500
• Минимальная наработка: 1000 часов
• Срок сохраняемости: 15 лет

Контакты изделия имеют золотое покрытие, что обеспечивает высокую проводимость, низкое переходное сопротивление и устойчивость к коррозии. Это особенно важно при длительной эксплуатации в условиях повышенной влажности, перепадов температур и воздействия агрессивных сред.

Конструктивные особенности

Соединитель состоит из двух ответных частей: вилки и розетки. Обе части могут выполняться как в приборном, так и в кабельном исполнении, что расширяет возможности компоновки аппаратуры. В обозначении изделия СНЦ23-55/33В-6-В заложена следующая информация:

• СНЦ23 — тип соединителя;
• 55 — количество контактов;
• 33 — условный размер корпуса;
• В — вид корпуса: вилка;
• 6 — конструктивное исполнение: кабельная часть с прямым кожухом.

Пятишпоночная поляризация исключает неправильное сочленение даже при большом количестве однотипных разъёмов в одном устройстве. Байонетный замок обеспечивает быстрое соединение и расчленение без применения специального инструмента, при этом гарантируя надёжную фиксацию в сочленённом положении.

Применение

СНЦ23-55/33В-6-В широко используется в автоматических системах, измерительных комплексах, промышленном оборудовании и аппаратуре специального назначения. Изделие востребовано там, где необходимы высокая плотность соединений, устойчивость к вибрациям, широкий температурный диапазон и длительный срок службы без потери электрических характеристик.

Соединитель подходит для построения кабельных трасс и межблочных соединений, а также для подключения внешних устройств к приборам. Благодаря золотому покрытию контактов он сохраняет стабильные параметры на протяжении всего заявленного срока эксплуатации и допускает многократные циклы сочленения.
