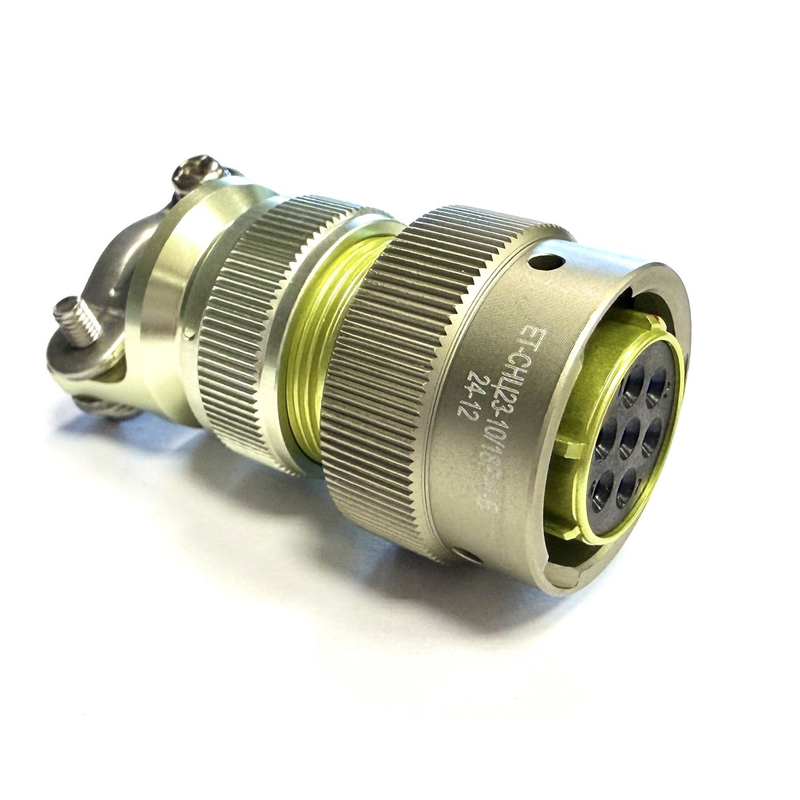

Соединитель СНЦ23-55/33В-6-б-В представляет собой цилиндрический низкочастотный разъем, предназначенный для внутреннего монтажа с байонетным соединением. Он используется в электрических цепях как постоянного, так и переменного тока (до 3 МГц) при напряжении до 700 В. Эти соединители находят применение в радиоэлектронной аппаратуре общего и специального назначения.

Основные характеристики

• Количество контактов : 55
• Диаметр контактов : 1,0 мм
• Максимальный ток на одиночный контакт :
  • 11 А при диаметре 1,0 мм
  • 20 А при диаметре 1,5 мм
  • 35 А при диаметре 2,0 мм
• Сопротивление контактов :
  • Не более 0,004 Ом для 1,0 мм
  • Не более 0,0025 Ом для 1,5 мм
  • Не более 0,0016 Ом для 2,0 мм
• Рабочая температура : от -60°C до +200°C
• Количество сочленений-расчленений : до 500 раз
• Минимальная наработка : не менее 1000 часов

Конструкция

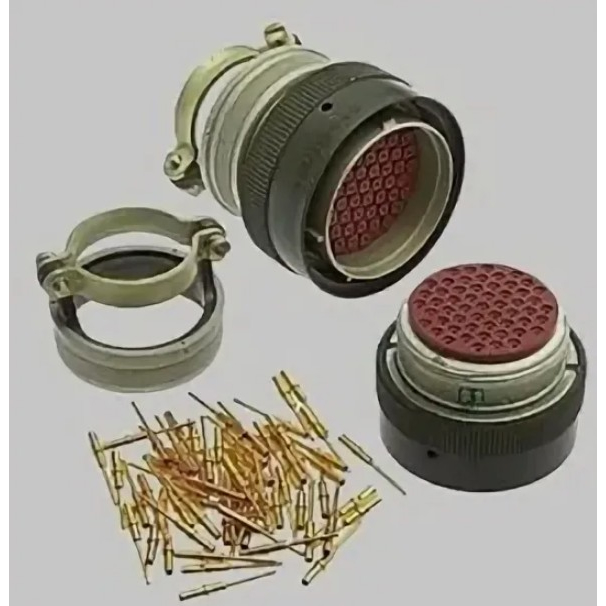

Соединитель состоит из двух частей: вилки и розетки. Они могут быть как приборными, так и кабельными. Приборные части могут изготавливаться с контактами для печатного монтажа. В зависимости от исполнения, соединители могут иметь кожухи (прямые или угловые) или быть.

Поляризация и установка

вилки и розетки имеют пятишпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе. Сочленение осуществляется байонетным способом, что обеспечивает надежное соединение.

Гарантия и срок службы

Гарантийный срок хранения соединителей составляет не менее 25 лет со дня изготовления. Гарантийная наработка исчисляется в пределах этого срока и составляет до 100000 часов в облегчённом режиме.Таким образом, соединитель СНЦ23-55/33В-6-б-В является надежным компонентом для использования в различных электрических цепях и устройствах.
