Назначение соединителя СНЦ23-55/33В-6-А-В

Соединитель СНЦ23-55/33В-6-А-В представляет собой низкочастотный цилиндрический электрический разъём, предназначенный для коммутации электрических цепей постоянного и переменного тока. Устройство рассчитано на работу в составе радиоэлектронной аппаратуры, контрольно-измерительных приборов и автоматизированных систем, где требуется надёжное разъёмное соединение с высокой механической фиксацией.

Изделие обеспечивает передачу сигналов и рабочих токов в цепях с частотой до 3 МГц. Конструкция соединителя рассчитана на максимальное рабочее напряжение до 700 В. Допустимый ток на каждый контакт достигает 15 А, что позволяет использовать разъём в цепях питания и управления средней мощности.

СНЦ23-55/33В-6-А-В применяется при сборке блоков и модулей электронной аппаратуры, в измерительных комплексах, лабораторном оборудовании и промышленных автоматических системах. Благодаря байонетной системе фиксации достигается быстрая и надёжная стыковка ответных частей с защитой от самопроизвольного разъединения под воздействием вибраций и механических нагрузок.

Подтверждённые особенности и технические характеристики

Разъём соответствует конструктиву серии СНЦ23 и обладает рядом подтверждённых эксплуатационных параметров, определяющих область его применения и долговечность.

Ключевые технические параметры

• Рабочее напряжение: до 700 В
• Ток на контакт: до 15 А
• Диапазон рабочих частот: до 3 МГц
• Температурный диапазон эксплуатации: от минус 60 до плюс 200 градусов Цельсия
• Количество циклов соединения и разъединения: 500
• Минимальная наработка: 1000 часов
• Срок хранения: не менее 25 лет

Расширенный температурный диапазон позволяет эксплуатировать соединитель как в условиях низких отрицательных температур, так и при значительном нагреве, что характерно для бортовой и промышленной аппаратуры. Ресурс в 500 циклов сочленения обеспечивает длительный срок службы при многократном техническом обслуживании и перекоммутации оборудования.

Конструктивное исполнение В подтверждает всеклиматическое применение изделия. Это означает устойчивость к воздействию широкого спектра климатических факторов, включая повышенную влажность, перепады температур и атмосферные воздействия, в пределах заявленных технических условий.

Механическая конструкция

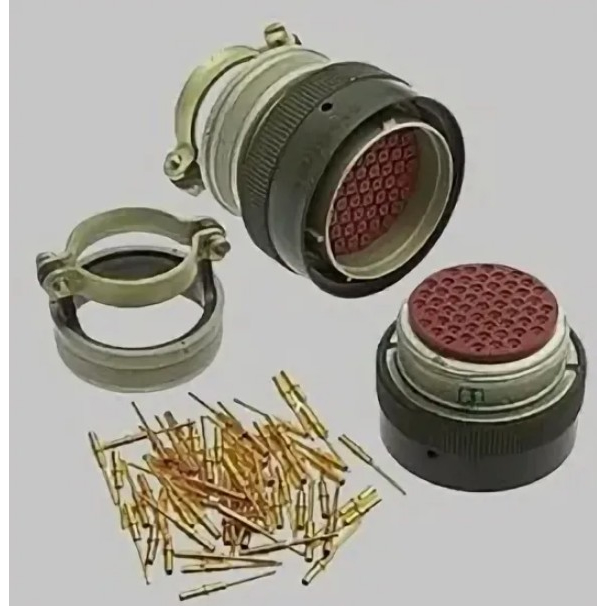

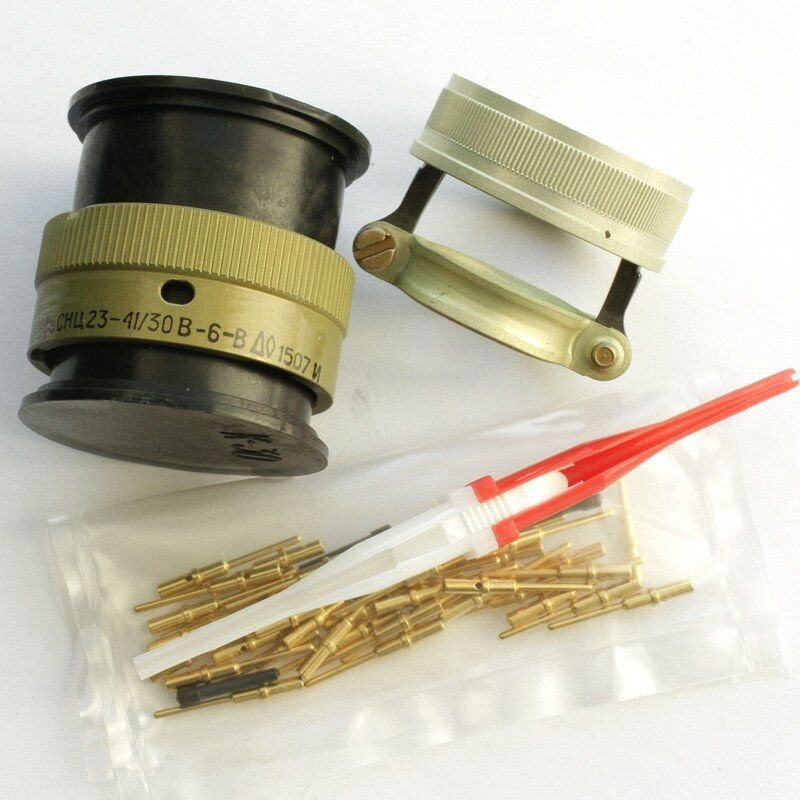

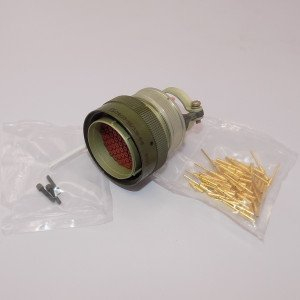

Соединитель выполнен в цилиндрическом металлическом корпусе. Механическое соединение вилки и розетки осуществляется по байонетному принципу, обеспечивающему надёжную фиксацию и защиту от случайного размыкания. Поляризация корпуса реализована с помощью пяти шпонок, которые исключают неправильную ориентацию ответных частей при стыковке.

Изолятор соединителя может устанавливаться в нескольких угловых позициях относительно корпуса. Буква А в обозначении указывает конкретное угловое положение изолятора, что позволяет согласовать монтажное положение разъёма с требованиями конкретного устройства и избежать перекручивания подводимых кабелей или жгутов.

Расшифровка обозначения и структура изделия

Маркировка СНЦ23-55/33В-6-А-В содержит полную информацию о конструктивном исполнении разъёма и его основных параметрах.

1. СНЦ23 — серия цилиндрических низкочастотных соединителей.
2. 55 — количество контактов в разъёме.
3. 33 — условный размер корпуса.
4. В — вид корпуса, определяющий исполнение вилки или розетки.
5. 6 — конструктивное исполнение, например, наличие кожуха или особенности монтажной части.
6. А — угловое положение изолятора в корпусе.
7. В — всеклиматическое исполнение.

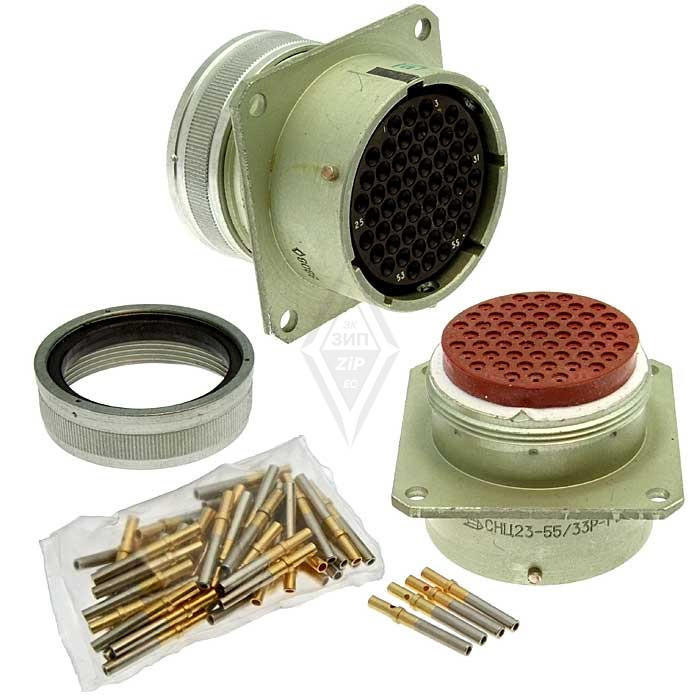

Соединитель состоит из двух ответных частей — вилки и розетки. Обе части могут выпускаться как в приборном, так и в кабельном исполнении. Это обеспечивает гибкость при компоновке аппаратуры: разъём может монтироваться непосредственно на панель прибора или использоваться для соединения отрезков кабельных трасс.

Наличие 55 контактов делает данное изделие пригодным для многоканальной коммутации сигнальных и управляющих цепей. Применение разъёма СНЦ23-55/33В-6-А-В оправдано в системах, где требуется одновременная передача большого количества сигналов через единый компактный соединительный узел.

Применение и особенности монтажа

СНЦ23-55/33В-6-А-В предназначен для стационарного и подвижного применения в составе электрических и радиоэлектронных устройств. Изделие используется в контрольно-измерительной аппаратуре, автоматических системах управления, промышленном оборудовании и специализированных электронных комплексах.

При монтаже необходимо учитывать угловое положение изолятора, обозначенное буквой А. Это обеспечивает правильную ориентацию контактной группы относительно корпуса прибора и исключает ошибки при подключении жгутов. Байонетное соединение позволяет производить оперативное разъединение и повторное сочленение без применения специального инструмента.

Соединитель сохраняет работоспособность при воздействии вибраций и многократных циклов коммутации, что подтверждается минимальной наработкой 1000 часов. При соблюдении условий эксплуатации срок хранения изделия составляет не менее 25 лет, что указывает на высокую стабильность применяемых материалов и покрытий контактных элементов.
