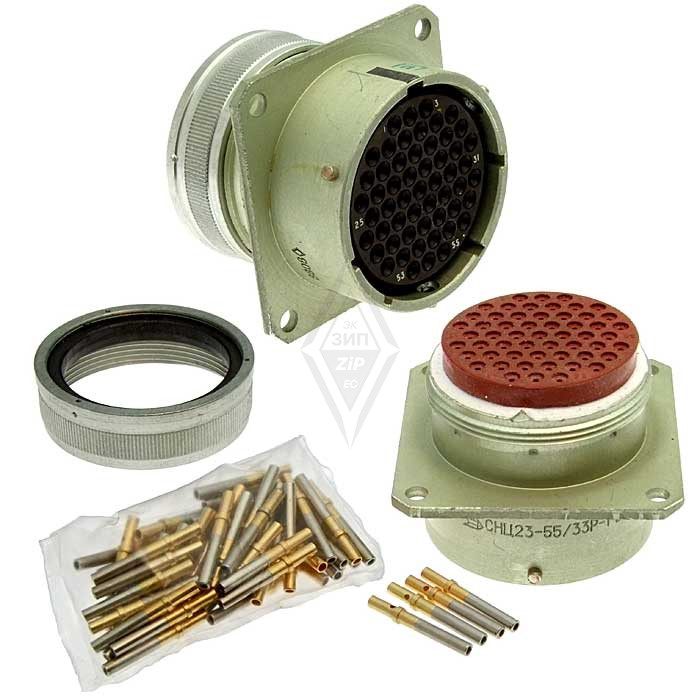

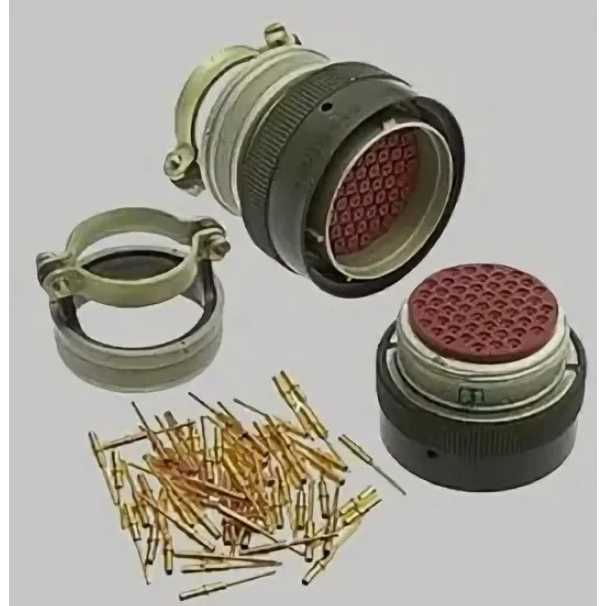

Назначение разъема СНЦ23-55/33В-2Б-В

СНЦ23-55/33В-2Б-В представляет собой электрический соединитель цилиндрической формы, предназначенный для коммутации цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, автоматизированных систем управления, контрольно-измерительных комплексов и промышленного оборудования. Изделие относится к категории СНЦ23 и применяется там, где требуется разъемное соединение с высокой механической прочностью, стабильностью контактного нажатия и защитой от самопроизвольного расстыковывания.

Разъем разработан для работы в условиях умеренных и жестких климатических воздействий, включая вибрационные нагрузки, перепады температур и повышенную влажность. Благодаря конструктивному исполнению он подходит для монтажа на панелях, корпусах приборов и кабельных сборках, где необходимо обеспечить быстрый и надежный доступ к электрическим цепям при техническом обслуживании или замене блоков.

Подтвержденные особенности и конструктивное исполнение

Маркировка СНЦ23-55/33В-2Б-В содержит однозначные сведения о конфигурации изделия. Количество контактов составляет 55, условный размер корпуса — 33. Часть соединителя обозначена литерой «В», что указывает на вилочную часть. Литера «Б» в обозначении определяет угловое положение изолятора в корпусе вилки. Такое исполнение позволяет ориентировать выводы контактов под требуемым углом относительно оси разъема, что упрощает компоновку внутри приборов с ограниченным пространством и снижает механические напряжения на подводимые провода.

Корпусные детали и изоляционные элементы рассчитаны на длительную эксплуатацию при сохранении стабильных электрических параметров. Конструкция обеспечивает надежную фиксацию ответной части, исключая размыкание цепи при вибрации и случайных механических воздействиях. Соединитель имеет цилиндрическую форму с резьбовым или байонетным принципом сочленения, характерным для серии СНЦ23, что обеспечивает многократное повторное соединение без потери качества контакта.

Среди подтвержденных особенностей выделяются:

• номинальное количество контактов — 55;
• условный размер корпуса — 33;
• вилочная часть соединителя (обозначение «В»);
• угловое положение изолятора в корпусе (обозначение «Б»);
• устойчивость к механическим повреждениям;
• стабильное электрическое соединение с минимальными потерями сигнала.

Применение в оборудовании и системах

СНЦ23-55/33В-2Б-В используется в электронных устройствах, где требуется надежная коммутация большого числа цепей в ограниченном габарите корпуса. Основные области применения охватывают электронику, автоматику и приборостроение. Разъем устанавливается в измерительные стенды, блоки питания, системы сбора данных, аппаратуру связи, устройства промышленной автоматизации и специализированное оборудование.

Угловое исполнение вилки особенно востребовано при монтаже в корпусах с боковым или задним подводом кабеля. Это уменьшает занимаемый объем, позволяет аккуратно прокладывать жгуты и избегать резких изгибов проводников. Количество контактов 55 дает возможность коммутировать как силовые, так и сигнальные линии в одном разъеме, сохраняя удобство обслуживания и снижая количество точек подключения на панели.

Эксплуатационные качества

Изделие характеризуется высокой повторяемостью электрических параметров от цикла к циклу сочленения. Стабильное контактное нажатие обеспечивает низкое переходное сопротивление и минимальные потери сигнала даже при длительной работе. Конструкция вилки рассчитана на многократные сочленения и расчленения без заметного износа контактных элементов.

Механическая прочность корпуса и надежная фиксация ответной части снижают риск повреждения при монтаже и эксплуатации. Изолятор с угловым расположением выводов сохраняет правильную ориентацию контактов, предотвращая ошибки при подключении. Соединитель не требует специализированного обслуживания и допускает очистку контактных зон стандартными средствами при регламентных работах.

СНЦ23-55/33В-2Б-В подходит для комплектации новых устройств и для ремонта действующего парка аппаратуры, где необходимо сохранение совместимости с ответными частями серии СНЦ23. Изделие обеспечивает длительную и стабильную работу электрических соединений в условиях, характерных для промышленных и лабораторных объектов.
