Назначение соединителя

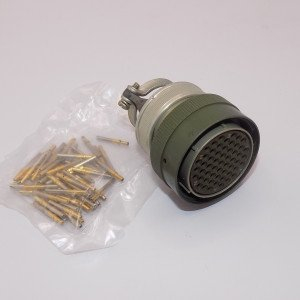

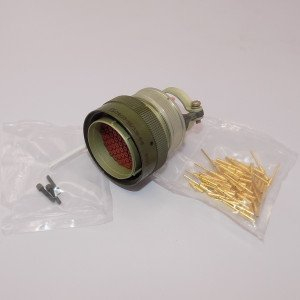

СНЦ23-55/33Р-6-б-В «6» — цилиндрический низкочастотный электрический соединитель (розетка) семейства СНЦ23 производства завода «Исеть». Изделие предназначено для внутреннего монтажа в электронной и радиоэлектронной аппаратуре, в том числе в военной и специальной технике, где предъявляются повышенные требования к надёжности и стойкости к внешним воздействиям.

Соединитель применяется для работы в цепях постоянного и переменного тока частотой до 3 МГц при амплитудном напряжении до 700 В. Такое сочетание параметров делает его пригодным для коммутации цепей питания и сигнальных линий внутри блоков, стоек и приборных отсеков, эксплуатируемых в сложных климатических условиях.

Подтверждённые особенности конструкции

• Тип: цилиндрический низкочастотный малогабаритный негерметичный соединитель, всеклиматическое исполнение по ГОСТ В 20.39.404-81.
• Количество контактов: 55 штук.
• Условный размер корпуса: 33.
• Вид корпуса: Р — розетка.
• Конструктивное исполнение: 6 — кабельная часть с прямым кожухом.
• Покрытие контактов — золото, что обеспечивает коррозионную стойкость и низкое переходное сопротивление.
• Корпус имеет пятишпоночную поляризацию и многопозиционную установку изолятора, что исключает неправильное сочленение и позволяет менять взаимное угловое положение вилки и розетки.
• Байонетное сочленение обеспечивает быстрое надёжное подключение и устойчивость к продольным и поперечным нагрузкам.
• Диапазон рабочих температур: примерно от минус 60 °C до плюс 200 °C в зависимости от конкретной редакции технических условий и типа контактов.

Расшифровка условного обозначения

СНЦ23 — тип соединителя; 55 — количество контактов; 33 — условный размер корпуса; Р — вид корпуса (розетка); 6 — конструктивное исполнение, кабельная часть с прямым кожухом. Литера «б» указывает на вариант контактного набора или конструкции, а литера «В» — на всеклиматическое исполнение.

Электрические параметры и условия эксплуатации

Диаметр центральных контактов обычно составляет 1 мм, для них допустимый рабочий ток порядка 10–11 А; при диаметре 1,5 мм допускаемый ток повышается до примерно 20 А. Рабочее амплитудное напряжение — до 700 В, рабочая частота — до 3 МГц.

Всеклиматическое исполнение допускает работу в условиях повышенной влажности (до 100 процентов при плюс 35 °C), под воздействием пыли и влаги, а также при вибрациях и ударах. Совокупность этих свойств определяет применение соединителя в аппаратуре, эксплуатируемой в тяжёлых климатических и механически ответственных приложениях.

Совместимость и применение

Соединитель СНЦ23-55/33Р-6-б-В «6» сочленяется с соответствующей вилкой СНЦ23 (обычно указывается как СНЦ23-55/33В-…-б-В), а также может стыковаться с вилками СНЦ27, СНЦ28 и СНЦ29 при совпадении геометрии и шпоночной поляризации.

Соединители СНЦ23 выпускаются как в приборном (блочном), так и в кабельном исполнении, в том числе с прямым и угловым кожухами. В данном случае речь идёт о кабельной розетке с прямым кожухом. Приёмка изделия — «6». Поставка осуществляется в заводской упаковке.

Типовые области применения: внутренний монтаж электронной и радиоэлектронной аппаратуры, коммутация цепей питания и сигнальных линий в условиях вибраций, перепадов температур и повышенной влажности, включая военную и специальную технику.
