Элекон

Цена: ПОД ЗАКАЗ

В наличии: 5 шт.

Заводская упаковка

Производитель: Элекон

Технические характеристики

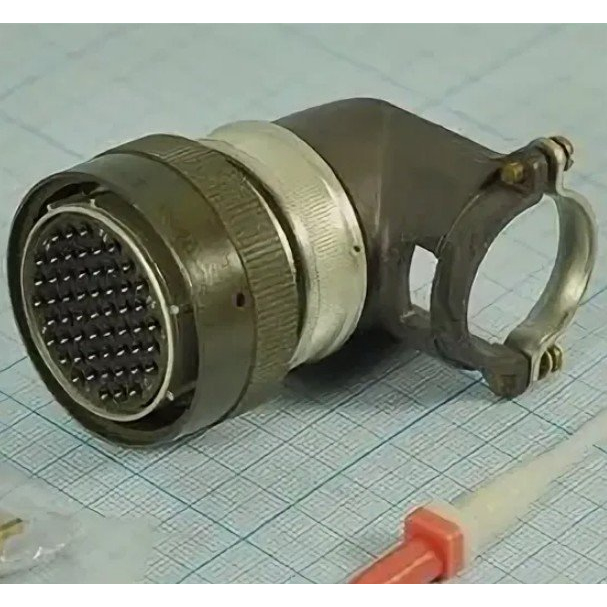

Соединитель СНЦ23‑55/33Р‑8‑В — это цилиндрический низкочастотный многопозиционный разъём производства предприятия «Элекон», маркированный как ОТК (отдел технического контроля, т.е. изделие прошло заводской контроль и поставляется в заводской упаковке с паспортом). Ниже — описание по сути, без упоминания цен.

Тип соединителя : цилиндрический многопозиционный с локальной защитой контактов, рассчитан для работы в цепях постоянного и переменного тока.
Количество контактов : 55.
Условный размер корпуса : 33 (диаметр охватываемой части).
Вид корпуса : Р — розетка (приборная или кабельная часть в зависимости от конструктивного исполнения).
Конструктивное исполнение : 8 — кабельная розетка с угловым кожухом (кабельный выход под углом к оси соединителя).
Климатическое исполнение : В — всеклиматическое (расширенный диапазон температур и повышенные требования по влажности, давлению и другим климатическим факторам).

Максимальное рабочее напряжение : до 700 В постоянного или переменного тока.
Ток на контакт : в зависимости от диаметра контакта, типично до 10–15 А для контактных пар диаметром около 1,5 мм.
Сопротивление изоляции : не менее 5000 МОм при нормальных условиях.
Рабочая температура : примерно от –60 до +200 °C , что делает разъём пригодным для жёстких условий эксплуатации (оборудование РЭС, авиация, спецтехника).
Количество сочленений/расчленений : до 500 циклов встав‑вынимания, при этом минимальная наработка — порядка 1000 часов непрерывной работы.
Срок сохраняемости : не менее 15 лет в условиях хранения и при правильной эксплуатации.

Соединитель относится к серии СНЦ23 , которая широко используется в радио‑электронной и измерительной аппаратуре, в том числе в военных и отраслевых системах.
Выполняется как кабельный разъём (розетка) с угловым кожухом , что удобно для монтажа в плотных электронных блоках и приборных панелях, где нужен компактный поворотный выход кабеля.
Обычно поставляется в заводской упаковке , с маркировкой ОТК и паспортом, что подтверждает выполнение заводского контроля и пригодность к применению в ответственных системах.

Описание

Назначение и область применения

Соединитель СНЦ23-55/33Р-8-В представляет собой цилиндрический низкочастотный многопозиционный разъём, выпускаемый предприятием «Элекон» и маркированный как «ОТК». Изделие прошло заводской контроль и поставляется в заводской упаковке с паспортом, что подтверждает его пригодность к применению в ответственных системах. Разъём предназначен для работы в цепях постоянного и переменного тока и рассчитан на коммутацию электрических сигналов и силовых цепей в составе радиоэлектронной аппаратуры, измерительного оборудования, приборных комплексов и специализированной техники.

Благодаря всеклиматическому исполнению и расширенному диапазону рабочих температур, соединитель может использоваться в жёстких условиях эксплуатации, включая оборудование радиоэлектронных средств, авиационную технику и отраслевые системы с повышенными требованиями к надёжности. Конструкция с угловым кожухом делает его особенно удобным для монтажа в плотных электронных блоках и приборных панелях, где требуется компактный поворотный выход кабеля.

Конструктивные особенности и технические характеристики

Изделие относится к серии СНЦ23, которая широко применяется в радиоэлектронной и измерительной аппаратуре. Соединитель выполнен как кабельная розетка с угловым кожухом, что обеспечивает вывод кабеля под углом к оси разъёма и упрощает прокладку кабельных трасс в ограниченном пространстве. Локальная защита контактов снижает вероятность их механического повреждения при сочленении и расчленении.

Основные параметры изделия:

количество контактов — 55;
условный размер корпуса — 33;
вид корпуса — розетка;
конструктивное исполнение — кабельная розетка с угловым кожухом;
климатическое исполнение — всеклиматическое;
максимальное рабочее напряжение — до 700 В постоянного или переменного тока;
ток на контакт — до 10–15 А в зависимости от диаметра контактной пары;
сопротивление изоляции — не менее 5000 МОм при нормальных условиях;
рабочая температура — от –60 до +200 °C;
количество циклов сочленений и расчленений — до 500;
минимальная наработка — около 1000 часов непрерывной работы;
срок сохраняемости — не менее 15 лет.

Комплектация и приёмка

Соединитель поставляется в заводской упаковке с маркировкой ОТК и паспортом. Приёмка «ОТК» подтверждает, что изделие прошло контроль на предприятии-изготовителе и соответствует установленным техническим требованиям. Наличие паспорта позволяет идентифицировать изделие, проследить его происхождение и использовать документацию при вводе в эксплуатацию, учёте и последующем обслуживании.

Маркировка СНЦ23-55/33Р-8-В однозначно определяет исполнение разъёма: количество контактов, размер корпуса, тип корпуса, конструктивное исполнение и климатическое исполнение. Это обеспечивает корректный подбор ответной части и совместимость при замене или комплектовании оборудования. Артикул изделия — 21054.
