Назначение и область применения

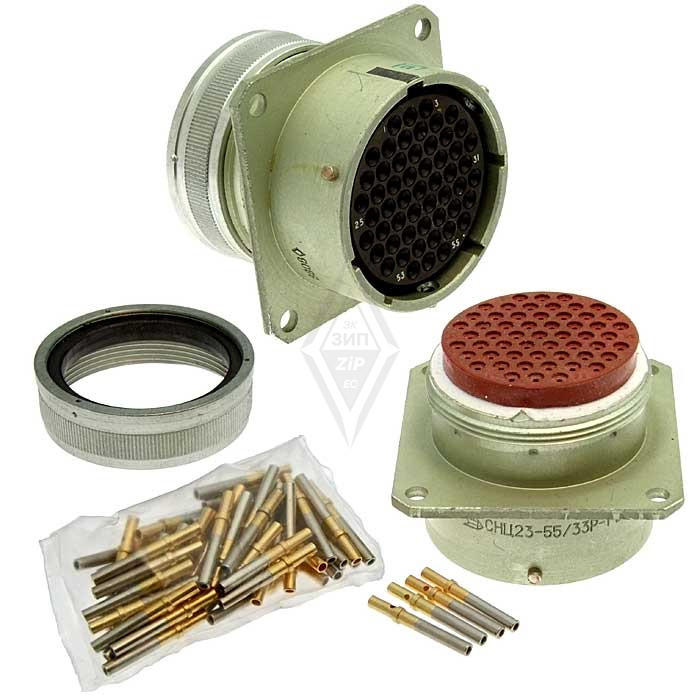

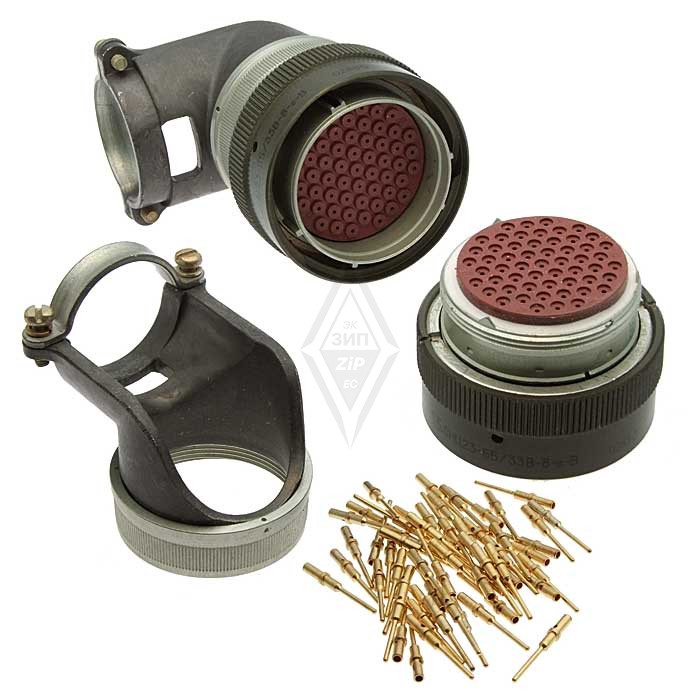

СНЦ23-55/33Р-8-В представляет собой цилиндрический низкочастотный разъём кабельного исполнения, выполненный в виде розетки с угловым кожухом. Изделие предназначено для организации надёжного разъёмного соединения в электрических цепях постоянного и переменного тока частотой до 3 МГц при рабочем напряжении до 700 В. Конструкция ориентирована на применение в приборах, аппаратуре и кабельных сборках, где требуется компактное многопозиционное соединение с высокой механической стойкостью.

Разъём относится к серии СНЦ23 — семейству малогабаритных многопозиционных соединителей, рассчитанных на эксплуатацию в составе промышленного, измерительного и специализированного оборудования. Благодаря угловому кожуху розетка обеспечивает удобный вывод кабеля в ограниченном пространстве и снижает нагрузку на место заделки при боковом подводе проводников.

Подтверждённые технические особенности

Соединитель СНЦ23-55/33Р-8-В характеризуется следующими конструктивными и электрическими параметрами:

• Количество контактов — 55.
• Условный размер корпуса — 33 мм.
• Диаметр контактов — обычно 1 мм.
• Рабочий ток на контакт — до 15 А в зависимости от диаметра контакта.
• Сопротивление изоляции — не менее 5000 МОм.
• Количество циклов сочленения-расчленения — до 500.
• Температурный диапазон эксплуатации — от минус 60 до плюс 200 градусов Цельсия, в отдельных вариантах исполнения от минус 40 до плюс 85 градусов Цельсия.
• Срок службы — наработка не менее 1000 часов.
• Сохраняемость — до 15 лет.

Разъём имеет всеклиматическое исполнение (индекс В) и локальную защиту контактов. Байонетное соединение обеспечивает быстрое и надёжное сочленение, исключающее самопроизвольное разъединение при вибрационных воздействиях. Герметичность конструкции подтверждается способностью выдерживать 100-процентную влажность при температуре плюс 35 градусов Цельсия с конденсацией влаги.

Устойчивость к внешним воздействиям

Изделие рассчитано на работу в сложных условиях, включая повышенную влажность и механические нагрузки. Конструкция сохраняет работоспособность при воздействии вибраций и сохраняет электрические параметры в широком диапазоне атмосферного давления. Это позволяет использовать разъём в составе оборудования, эксплуатируемого вне отапливаемых помещений, на транспорте и в производственных условиях с нестабильным микроклиматом.

Монтаж и эксплуатационные характеристики

Розетка кабельного исполнения с угловым кожухом предполагает заделку кабеля с последующим подключением контактов методом пайки или обжима в зависимости от применяемой технологии монтажа. Байонетный механизм фиксации сокращает время на подключение и отключение, что важно при частом перемонтаже аппаратуры и проведении регламентных работ.

Наработка не менее 1000 часов и сохраняемость до 15 лет подтверждают длительный эксплуатационный ресурс при соблюдении допустимых режимов работы. Изделие подходит для применения в стационарных и подвижных установках, где требуется стабильное низкочастотное соединение с высокой плотностью контактов в корпусе условного размера 33 мм.
