Назначение и область применения

СНЦ23-55/33Р-6-Б-В — это электрический соединитель цилиндрического типа, предназначенный для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц при напряжении до 700 В. Изделие применяется в радиоэлектронной аппаратуре специального и общего назначения, где требуется надёжное разъёмное соединение с локальной защитой контактов.

Соединители серии СНЦ23 состоят из двух частей: вилки и розетки. Они могут быть выполнены как в приборном (блочном), так и в кабельном варианте. Розетки СНЦ23 совместимы с вилками серий СНЦ27, СНЦ28 и СНЦ29, что расширяет возможности применения при компоновке оборудования и модернизации существующих систем.

Конструктивные особенности

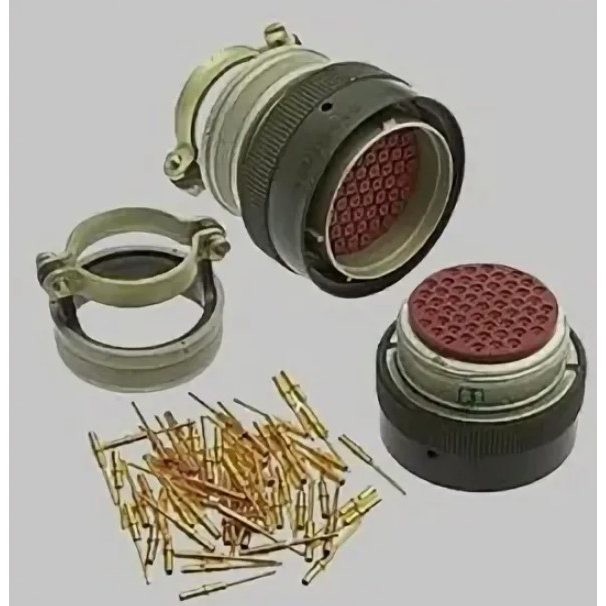

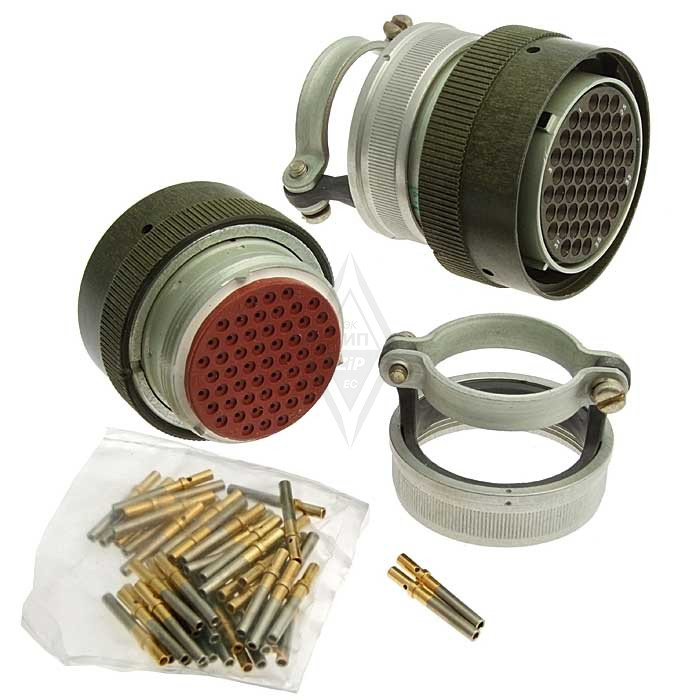

СНЦ23-55/33Р-6-Б-В представляет собой кабельную розетку с прямым кожухом. Конструкция обеспечивает удобный монтаж и надёжную фиксацию кабеля. Изделие имеет 55 контактов, условный размер корпуса — 33. Покрытие контактов выполнено из золота, что обеспечивает стабильное переходное сопротивление и защиту от окисления в широком диапазоне условий эксплуатации.

Конструктивные исполнения соединителей данной серии включают:

• с прямым кожухом — для стандартного кабельного подключения;
• с угловым кожухом — для ограниченного пространства и изменения направления вывода кабеля;
• с обоймой под термоусаживаемые трубки — для дополнительной герметизации и защиты места заделки кабеля.

Многошпоночная поляризация корпуса и многопозиционная установка изолятора исключают ошибочное сочленение и обеспечивают корректное ориентирование ответных частей при соединении.

Электрические и эксплуатационные параметры

Изделие рассчитано на напряжение до 700 В. Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм. Соединитель сохраняет работоспособность в широком диапазоне температур — от минус 60 до плюс 155 градусов Цельсия — и допускает эксплуатацию при высокой влажности, что делает его пригодным для применения в сложных климатических условиях.

Показатели надёжности и долговечности включают:

• минимальная наработка — 1000 часов;
• количество циклов соединения и разъединения — до 500;
• гарантийный срок хранения — не менее 25 лет с момента изготовления.

Применение и совместимость

СНЦ23-55/33Р-6-Б-В используется в качестве кабельной части разъёмного соединения в блоках питания, измерительных приборах, промышленной электронике и аппаратуре, требующей частого или регламентного разъединения цепей. Наличие золотого покрытия контактов обеспечивает низкое и стабильное переходное сопротивление даже после длительного хранения и многократных циклов сочленения.

Благодаря совместимости розеток СНЦ23 с вилками серий СНЦ27, СНЦ28 и СНЦ29, изделие может применяться в смешанных конфигурациях при замене или доукомплектации оборудования. Артикул товара — 8108.
