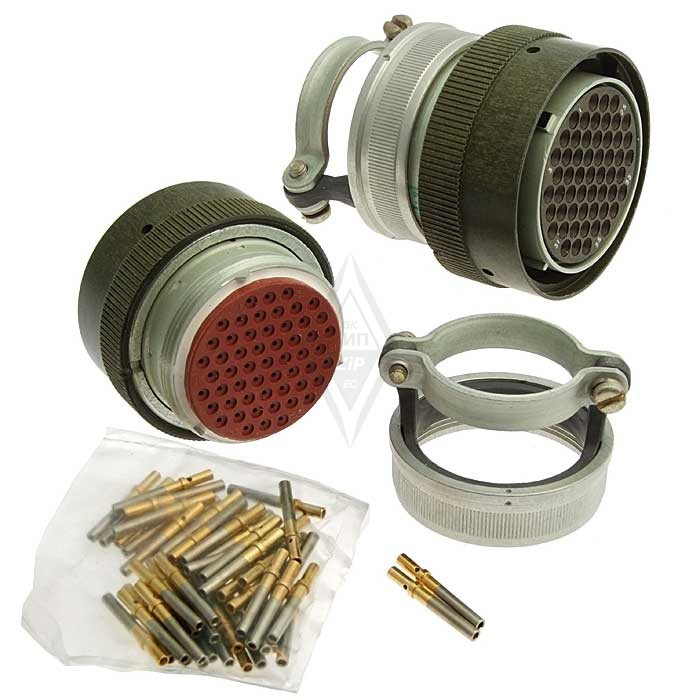

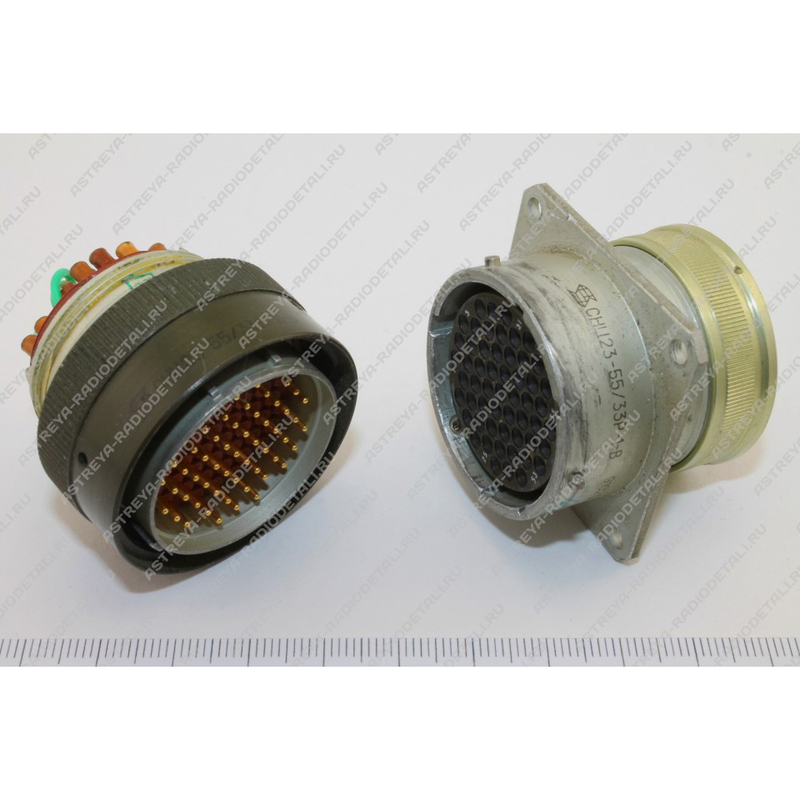

Назначение соединителя СНЦ23-55/33Р-1-А-В

Соединитель СНЦ23-55/33Р-1-А-В представляет собой электрический разъем цилиндрической формы, предназначенный для коммутации электрических цепей постоянного и переменного тока. Устройство относится к категории СНЦ23 и применяется в составе радиоэлектронной аппаратуры, испытательного оборудования и промышленных установок, где требуется разъемное соединение с высокой плотностью контактов и устойчивостью к внешним механическим воздействиям. Конструкция разъема рассчитана на многократные циклы сочленения и расчленения без потери качества электрического контакта.

Изделие выпущено в 2004 году и сохраняет свою актуальность благодаря совместимости с ответными частями серии СНЦ23. Разъем применяется для межблочного и внутриблочного монтажа, а также для подключения кабельных сборок в стационарных и подвижных установках. Благодаря байонетному типу соединения обеспечивается быстрое и надежное фиксирование ответной части, исключающее самопроизвольное разъединение при вибрационных нагрузках.

Технические особенности и конструктивные характеристики

Соединитель СНЦ23-55/33Р-1-А-В обладает следующими подтвержденными параметрами:

• Количество контактов — 55.
• Диаметр контактов — 1 мм.
• Максимальное рабочее напряжение — 700 В.
• Тип соединения — байонетное.
• Покрытие контактов — золото, обеспечивающее высокую проводимость и устойчивость к коррозии.

Золотое покрытие контактов снижает переходное сопротивление и предотвращает образование оксидных пленок, что особенно важно при эксплуатации в условиях повышенной влажности и агрессивных сред. Байонетный механизм фиксации гарантирует плотное прилегание контактных пар и защиту от случайного размыкания.

Устойчивость к механическим воздействиям

Конструкция соединителя рассчитана на работу в условиях вибрационных нагрузок. Изделие выдерживает воздействие синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц. Такая устойчивость позволяет использовать разъем в аппаратуре, эксплуатируемой на подвижных объектах, станках, компрессорных установках и другом оборудовании с повышенным уровнем механических колебаний. Корпусные элементы и механизм сочленения сохраняют целостность и стабильность электрических параметров в указанном диапазоне частот.

Монтаж проводов

Подключение проводников к контактам осуществляется методом обжимки. Данный способ монтажа обеспечивает надежное механическое удержание провода и стабильный электрический контакт, минимизируя риск образования плохих соединений. Обжимка исключает необходимость пайки и позволяет выполнять монтаж в условиях серийного производства с высокой повторяемостью качества. Для выполнения обжимки требуется специализированный инструмент, соответствующий диаметру контактов 1 мм и сечению применяемых проводов.

Применение и условия эксплуатации

Соединитель СНЦ23-55/33Р-1-А-В предназначен для использования в электрических цепях постоянного и переменного тока с максимальным рабочим напряжением до 700 В. Изделие применяется в блоках питания, системах управления, измерительных комплексах и коммутационном оборудовании. Наличие 55 контактов позволяет передавать большое количество сигналов и силовых цепей через один разъем, сокращая габариты коммутационных узлов и упрощая монтаж.

Устройство подходит для эксплуатации в помещениях и внутри корпусов оборудования. Золотое покрытие контактов и устойчивость к вибрациям расширяют область применения разъема в приборостроении и промышленной электронике. Разъем сохраняет работоспособность при многократных циклах соединения и разъединения благодаря износостойкому покрытию контактов и продуманной конструкции байонетного замка. При выборе ответной части необходимо учитывать совместимость по серии СНЦ23 и количеству контактов.
