Назначение соединителя СНЦ23-55/33-Р-8-Б-В

Соединитель СНЦ23-55/33-Р-8-Б-В относится к серии цилиндрических многопозиционных электрических соединителей СНЦ23 и предназначен для коммутации электрических цепей постоянного и переменного тока. Изделие применяется для разъёмного соединения кабельных линий с приборными и блочными частями оборудования в составе радиоэлектронной аппаратуры, промышленной автоматики, измерительных комплексов и систем электропитания.

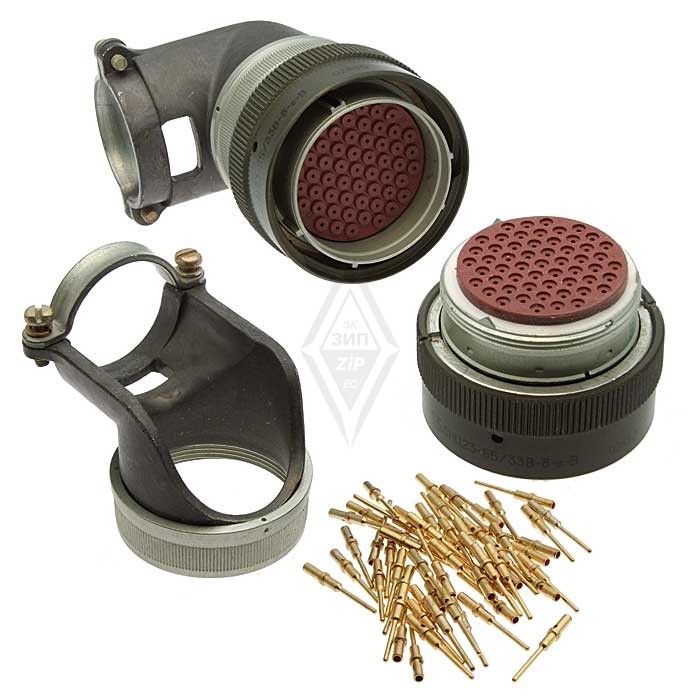

Конструктивно соединитель представляет собой розетку в кабельном исполнении с угловым кожухом. Поставляемое изделие — без пинов (контактов), что позволяет комплектовать его контактами необходимого типа и сечения под конкретную монтажную задачу. Такое исполнение удобно при самостоятельной заделке кабеля, ремонте или доукомплектовании уже смонтированных линий.

Подтверждённые технические особенности

Соединитель имеет следующие характеристики, подтверждённые каталожными данными серии СНЦ23:

• Тип соединителя: цилиндрический многопозиционный с локальной защитой контактов.
• Количество контактов: 55.
• Условный размер корпуса: 33.
• Вид корпуса: Р — розетка.
• Конструктивное исполнение: 8 — кабельная часть с угловым кожухом.
• Вариант исполнения: Б — по источникам не конкретизирован; вероятно, относится к угловому положению поляризующих шпонок либо к особенностям конструкции корпуса.
• Климатическое исполнение: В — всеклиматическое.

Электрические и эксплуатационные параметры серии включают максимальное рабочее напряжение до 700 В, ток на контакт до 15 А при диаметре контакта 1,5 мм, сопротивление изоляции не менее 5000 МОм. Рабочий температурный диапазон составляет от минус 60 до плюс 200 градусов Цельсия, количество сочленений-расчленений — до 500, минимальная наработка — 1000 часов, срок сохраняемости — не менее 15 лет.

Условия эксплуатации и применение

Соединитель рассчитан на работу при повышенной относительной влажности воздуха до 100 процентов при температуре плюс 35 градусов Цельсия с конденсацией влаги. Всеклиматическое исполнение В допускает применение изделия в различных климатических зонах, включая районы с холодным и умеренно холодным климатом, при условии соблюдения заявленных температурных пределов.

Изделие используется в составе многопроводных кабельных сборок, где требуется надёжное разъёмное соединение с высокой плотностью контактов. Благодаря угловому кожуху кабельного вывода обеспечивается удобный подвод кабеля в ограниченном пространстве, что особенно важно при монтаже внутри приборных стоек, шкафов управления и корпусов оборудования. Отсутствие установленных контактов позволяет подобрать пины под требуемый диаметр провода и способ монтажа — пайку или обжим.

Соединитель совместим с ответными частями серии СНЦ23 соответствующего типоразмера и конструктивного исполнения. При комплектации необходимо учитывать условный размер корпуса 33 и количество контактов 55, чтобы обеспечить корректное сочленение вилки и розетки.
