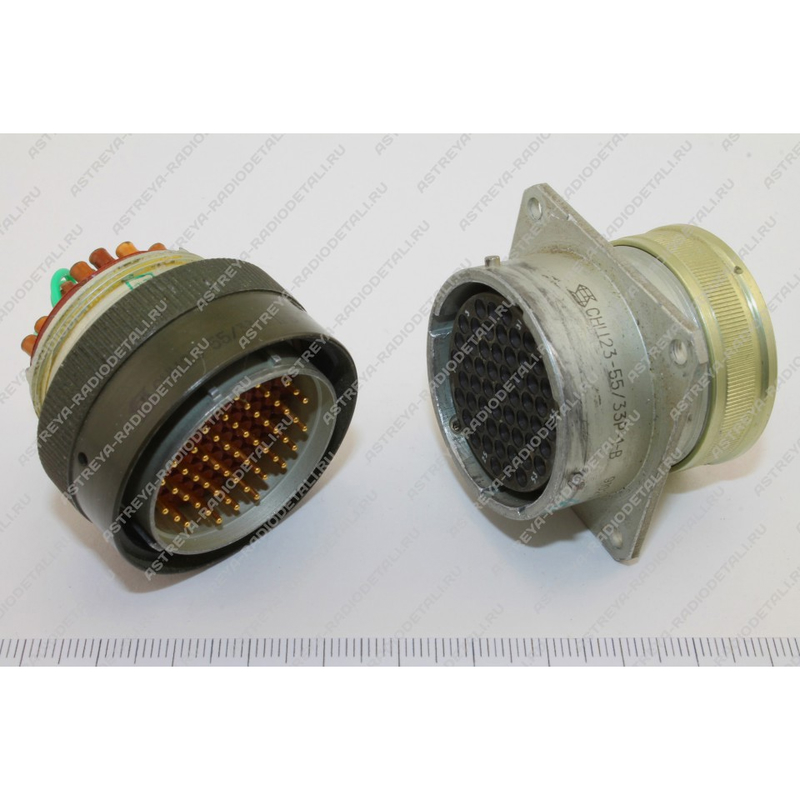

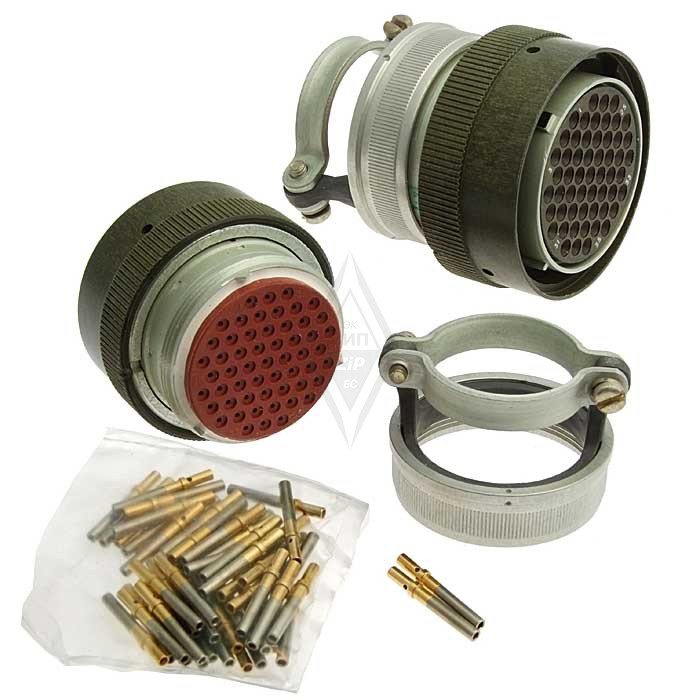

Назначение и область применения соединителя СНЦ23-55/33-Р-6-А-В

Соединитель СНЦ23-55/33-Р-6-А-В представляет собой цилиндрический низкочастотный электрический разъем, предназначенный для коммутации электрических цепей постоянного и переменного тока. Изделие рассчитано на работу с частотой до 3 МГц и напряжением до 700 В. Разъем применяется в составе радиоэлектронной аппаратуры специального и общего назначения, где требуется надежное разъемное соединение с высокой степенью защиты от внешних воздействий.

Данная модель относится к категории СНЦ23 и поставляется без контактов (пинов), что предполагает самостоятельную установку контактных элементов под конкретную схему монтажа. Розеточное исполнение с кабельной частью и прямым кожухом делает разъем удобным для оконцевания кабельных сборок в стационарных и подвижных установках.

Конструктивные особенности и технические параметры

Разъем СНЦ23-55/33-Р-6-А-В имеет байонетное соединение, которое обеспечивает быстрое и надежное сочленение ответных частей. Многошпоночная поляризация корпуса исключает неправильное соединение вилки и розетки, защищая контакты от механических повреждений и ошибочной коммутации.

Ключевые характеристики

• Тип соединителя — цилиндрический, малогабаритный, низкочастотный.
• Количество контактов — 55.
• Условный размер корпуса — 33.
• Вид корпуса — розетка.
• Исполнение — кабельная часть с прямым кожухом.
• Климатическое исполнение — всеклиматическое, соответствующее требованиям стандарта ГОСТ В 20.39.404-81.
• Диапазон рабочих температур — от минус 60 до плюс 200 градусов Цельсия.
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.
• Покрытие контактов — золото.
• Способ монтажа контактов — обжимка.

Золотое покрытие контактных элементов обеспечивает стабильно низкое переходное сопротивление и высокую коррозионную стойкость даже при длительной эксплуатации в условиях повышенной влажности и перепадов температур. Обжимной способ монтажа контактов позволяет формировать кабельные сборки без применения пайки, что ускоряет процесс подготовки изделия к использованию.

Особенности исполнения и совместимость

Обозначение «Р» указывает на розеточный тип корпуса. Исполнение «6» соответствует кабельной части с прямым кожухом. Всеклиматическое исполнение «В» допускает применение разъема в широком диапазоне климатических зон, включая районы с холодным и тропическим климатом. Соединитель сохраняет работоспособность при воздействии пониженного и повышенного атмосферного давления, инея, росы, соляного тумана и плесневых грибов в пределах, установленных стандартом ГОСТ В 20.39.404-81.

Конструкция серии СНЦ23 предусматривает возможность комбинирования приборных и кабельных вилок и розеток с прямыми или угловыми кожухами. Допускается использование обоймы под термоусаживаемые трубки для дополнительной герметизации места ввода кабеля. Ответные части подбираются по совпадению количества контактов, условного размера корпуса и типа поляризации.

Рекомендации по применению

Разъем СНЦ23-55/33-Р-6-А-В предназначен для использования в составе кабельных сборок, подключаемых к приборам с ответными вилочными частями серии СНЦ23. Изделие без установленных пинов позволяет комплектовать разъем контактами требуемого сечения под фактический кабель. При монтаже следует применять обжимной инструмент, соответствующий типоразмеру контактных элементов.

Перед установкой контактов необходимо проверить целостность изоляторов и отсутствие механических повреждений корпуса. При эксплуатации в условиях вибрации и ударных нагрузок рекомендуется фиксировать кабель в кожухе с помощью термоусаживаемой трубки или кабельного зажима. После сочленения байонетного соединения следует убедиться в полном заходе фиксирующих элементов до характерного щелчка.
