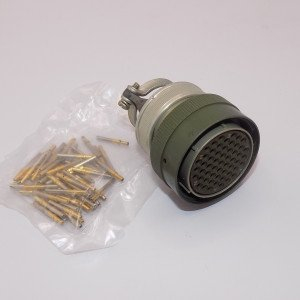

Соединители СНЦ23-55/33-Р-6-А-В представляют собой электрические соединители, предназначенные для работы в различных электрических цепях, как постоянного, так и переменного тока (до 3 МГц) с максимальным рабочим напряжением до 700 В. Они используются для внутреннего монтажа и соответствуют всеклиматическому исполнению.

Основные характеристики

Структура соединителя :

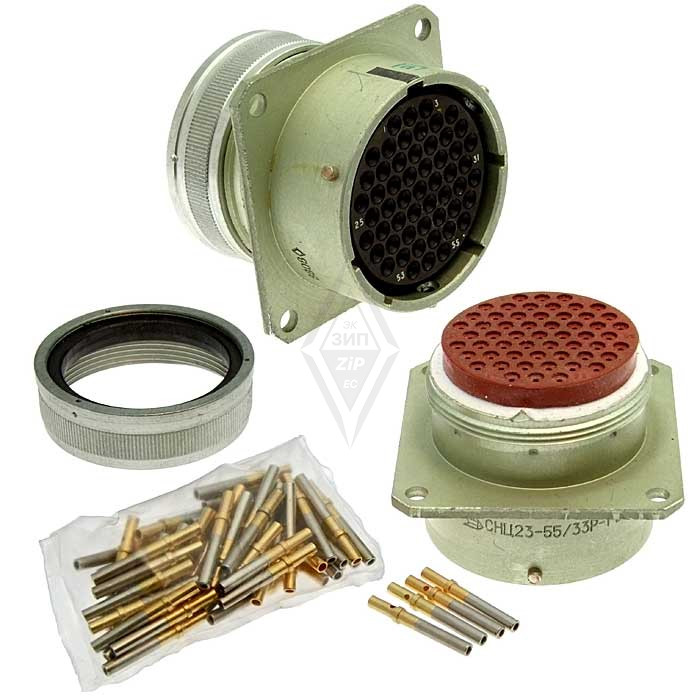

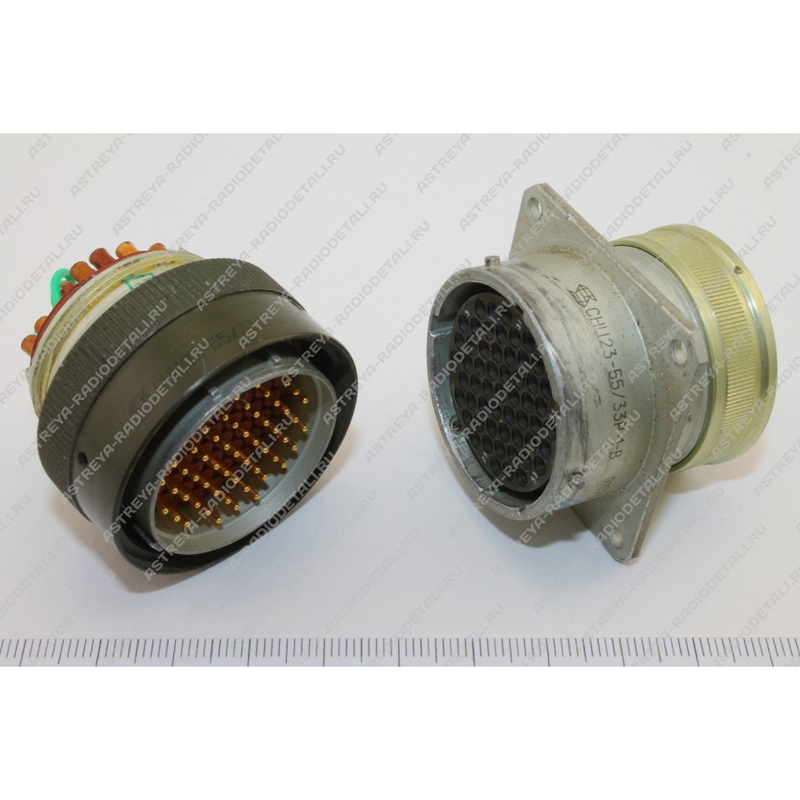

• Соединитель состоит из двух частей: вилки и розетки.

• вилки и розетки могут быть как приборными, так и кабельными.

• Изготавливаются, с прямым или угловым кожухом, а также с обоймой под термоусаживающиеся трубки.

Технические параметры :

• Максимальное рабочее напряжение: 700 В.

• Сопротивление изоляции: не менее 5000 МОм.

• Количество контактов: от 3 до 61, в данном случае — 55.

• Условный размер корпуса: 33.

• Метод монтажа: обжимной.

Условия эксплуатации :

• Рабочая температура окружающей среды: от -60 до +200 °C.

• Гарантийный срок хранения соединителей составляет не менее 25 лет.

• Минимальная наработка соединителя — 1000 часов в нормальных условиях.

Поляризация и сочленение

Соединители СНЦ23 имеют многошпоночную поляризацию корпуса и многопозиционную установку изолятора. Это означает, что поляризация у вилки должна соответствовать поляризации розетки для корректного соединения. Метод сочленения — байонетный, что обеспечивает надежное соединение.

Применение

Соединители СНЦ23 широко применяются в различных областях, включая промышленность и электронику, благодаря своей надежности и устойчивости к неблагоприятным условиям эксплуатации.
