Назначение соединителя СНЦ23-55/33-Р-2-А-В

Соединитель СНЦ23-55/33-Р-2-А-В относится к серии цилиндрических низкочастотных электрических соединителей СНЦ23 и предназначен для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, приборов и электротехнических устройств. Изделие применяется для внутреннего монтажа и обеспечивает надёжное разъёмное соединение кабельных и приборных частей. Конструкция рассчитана на эксплуатацию в стационарной и подвижной аппаратуре, где требуется многократное сочленение и расчленение при сохранении стабильных электрических параметров.

Соединители данной серии широко используются в промышленной электронике, измерительном оборудовании, системах управления и контроля, а также в аппаратуре связи. Благодаря байонетному механизму сочленения обеспечивается быстрое и надёжное соединение с защитой от самопроизвольного разъединения при вибрационных нагрузках.

Подтверждённые особенности конструкции

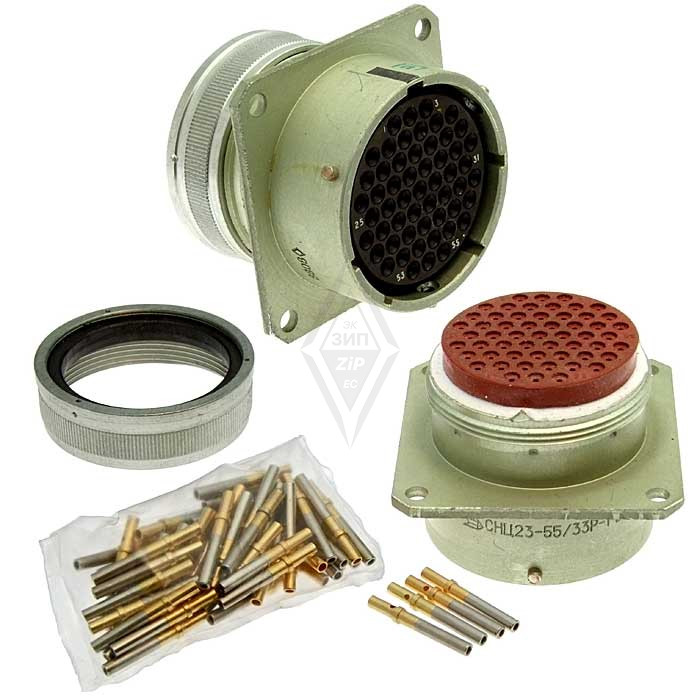

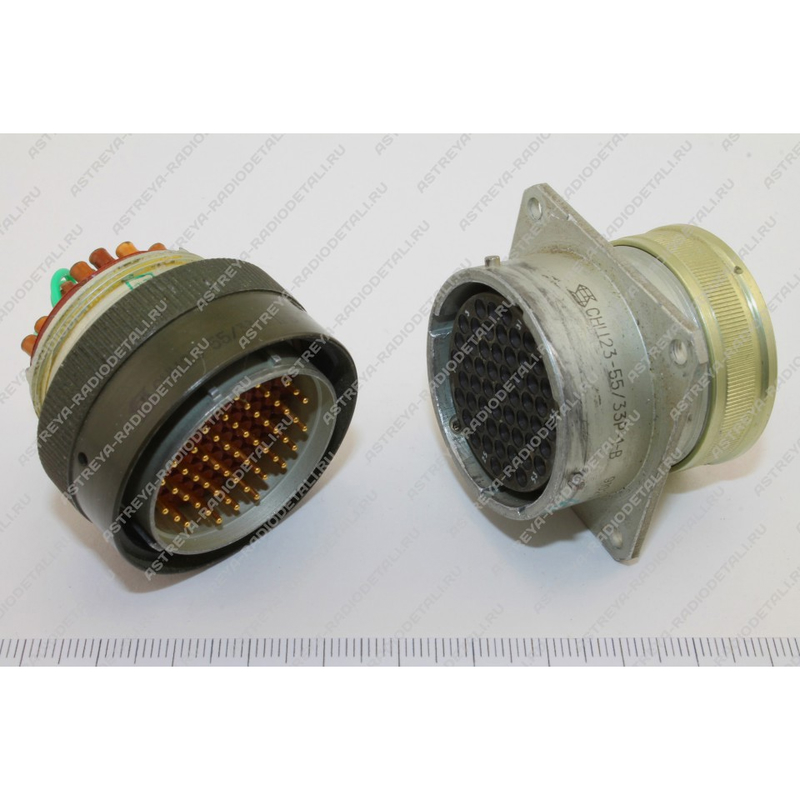

Изделие СНЦ23-55/33-Р-2-А-В представляет собой розетку с приборной частью и прямым кожухом. Условный размер корпуса составляет 33, количество контактов — 55. Корпус выполнен в цилиндрическом исполнении, характерном для серии СНЦ23, с многошпоночной поляризацией и многопозиционной установкой изолятора, что исключает неправильное сочленение и обеспечивает точную ориентацию ответных частей.

Соединитель поставляется без пинов — контакты устанавливаются отдельно в зависимости от требований конкретного применения. Покрытие контактов — золото, что обеспечивает низкое переходное сопротивление и устойчивость к коррозии. Климатическое исполнение — всеклиматическое, допускающее работу в широком диапазоне внешних условий.

Электрические и эксплуатационные параметры

• Максимальное рабочее напряжение — до 700 В.
• Ток на контакт — до 15 А в зависимости от диаметра устанавливаемого контакта.
• Интервал рабочих температур — от минус 60 до плюс 200 градусов Цельсия.
• Количество сочленений-расчленений — 500 циклов.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — 15 лет.
• Тип сочленения — байонетное.

Применение и монтаж

Соединитель СНЦ23-55/33-Р-2-А-В предназначен для установки в качестве приборной розетки при внутреннем монтаже аппаратуры. Прямой кожух конструктивного исполнения 2 обеспечивает удобный вывод проводников и совместимость со штатными установочными местами оборудования, рассчитанного на серию СНЦ23. Ответная часть — вилка соответствующего типоразмера с байонетным замком — подбирается из той же серии.

Благодаря количеству контактов 55 и условному размеру корпуса 33, изделие подходит для многоканальных схем, где требуется компактное размещение большого числа соединений в одном разъёме. Отсутствие предустановленных пинов позволяет комплектовать соединитель контактами нужного диаметра и типа под конкретные токовые нагрузки и сечение проводов, что расширяет универсальность применения в мелкосерийном производстве и ремонте.

Всеклиматическое исполнение и широкий температурный диапазон позволяют использовать соединитель как в отапливаемых помещениях, так и в неотапливаемых шкафах управления, а также в составе оборудования, эксплуатируемого в условиях умеренного и холодного климата. Стабильные параметры сохраняются на протяжении всего заявленного срока службы при соблюдении нормативных условий эксплуатации.
