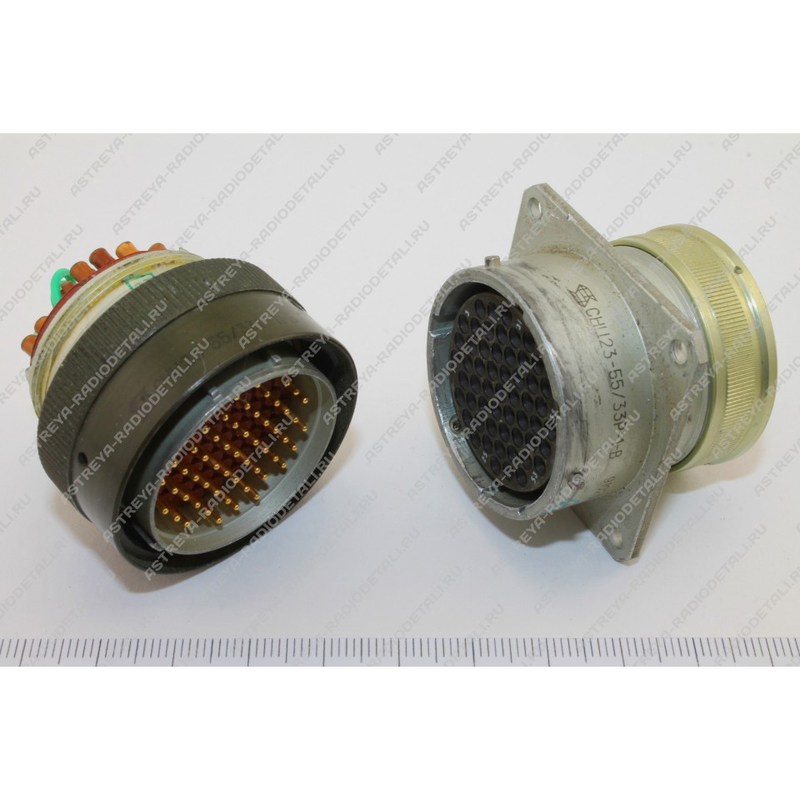

Назначение соединителя СНЦ23-55/33-Р-8-Г-В

Соединитель СНЦ23-55/33-Р-8-Г-В представляет собой цилиндрический многопозиционный электрический соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока. Изделие рассчитано на работу при напряжении до 700 В и в диапазоне частот до 3 МГц, что допускает его применение не только в силовых, но и в высокочастотных сигнальных цепях. Соединитель входит в состав серии СНЦ23 и используется в составе ответных частей: вилки и розетки, которые могут выполняться как в приборном (блочном), так и в кабельном варианте.

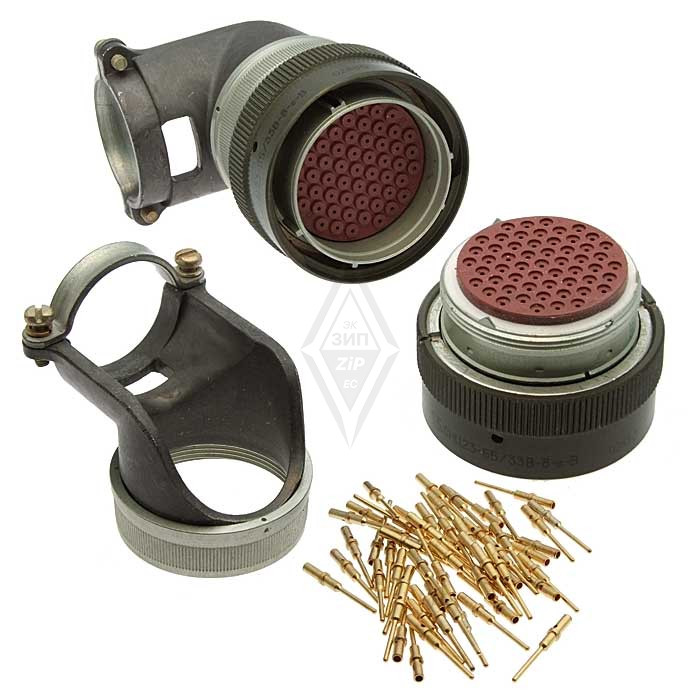

Данная модель СНЦ23-55/33-Р-8-Г-В является розеточной частью с кабельным исполнением и угловым кожухом. Она предназначена для установки на кабель и стыковки с ответной вилкой серии СНЦ23 с соответствующими параметрами корпуса и поляризации. Соединитель широко применяется в промышленном оборудовании, контрольно-измерительной аппаратуре, системах связи, а также в устройствах, где требуется многократное сочленение и расчленение с высокой надёжностью контакта.

Ключевые технические особенности

Соединитель СНЦ23-55/33-Р-8-Г-В обладает рядом подтверждённых конструктивных и эксплуатационных характеристик, определяющих его совместимость и поведение в составе электрических цепей.

• Количество контактов: 55.
• Условный размер корпуса: 33.
• Вид корпуса: розетка (обозначение Р).
• Конструктивное исполнение: 8 — кабельная часть с угловым кожухом.
• Вариант углового положения поляризующих шпонок: Г.
• Вид покрытия контактов: золото.
• Максимальное рабочее напряжение: до 700 В.
• Диапазон рабочих частот: до 3 МГц.
• Сопротивление изоляции: не менее 5000 МОм.
• Количество сочленений-расчленений: 500.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: 15 лет.

Соединитель оснащён байонетным механизмом сочленения, обеспечивающим быстрое и надёжное соединение, а также защиту от самопроизвольного разъединения. Поляризующие шпонки в угловом положении Г исключают ошибочную стыковку с несоответствующей ответной частью.

Эксплуатационные условия и совместимость

СНЦ23-55/33-Р-8-Г-В рассчитан на эксплуатацию в условиях механических воздействий. Изделие выдерживает вибрационные нагрузки в диапазоне частот от 1 Гц до 5000 Гц с ускорением до 400 метров в секунду в квадрате, а также одиночные механические удары с ускорением до 5000 метров в секунду в квадрате. Такие параметры позволяют использовать разъём в подвижных и вибронагруженных узлах оборудования.

Ток на контакт зависит от диаметра применяемых контактов. Для контактов диаметром 1,5 мм типовое значение составляет до 15 А, однако итоговая нагрузочная способность определяется конкретной комплектацией и условиями эксплуатации. Соединитель поставляется без пинов, что позволяет пользователю самостоятельно установить контакты под требуемое сечение провода и схему распайки.

Применение

Изделие используется в аппаратуре, где требуется многоконтактное разъёмное соединение с высокой плотностью контактов и устойчивостью к внешним воздействиям. Возможные области применения включают промышленные контроллеры, измерительные стенды, телекоммуникационное оборудование, силовые шкафы и передвижные электроустановки. Благодаря угловому кабельному кожуху разъём удобен при монтаже в условиях ограниченного пространства и при боковом подводе кабеля.
