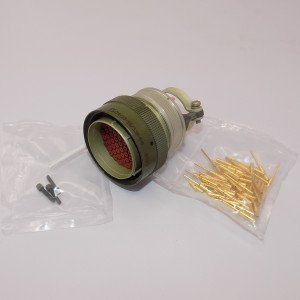

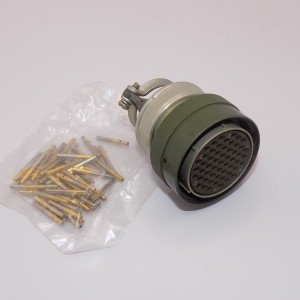

Соединитель СНЦ23-55/33Р-6-В представляет собой кабельную розетку, предназначенную для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Этот соединитель используется в радиоэлектронной аппаратуре как специального, так и общего назначения.

Основные характеристики

• Тип соединителя : цилиндрический, низкочастотный, малогабаритный.
• Количество контактов : 55.
• Условный размер корпуса : 33.
• Покрытие контактов : золото.
• Диаметр контактов : от 1 до 2 мм (в зависимости от количества контактов).
• Срок хранения : не менее 25 лет с момента изготовления.
• Гарантийная наработка : 1000 часов в стандартных условиях, до 100000 часов в облегчённом режиме.

Конструктивные особенности

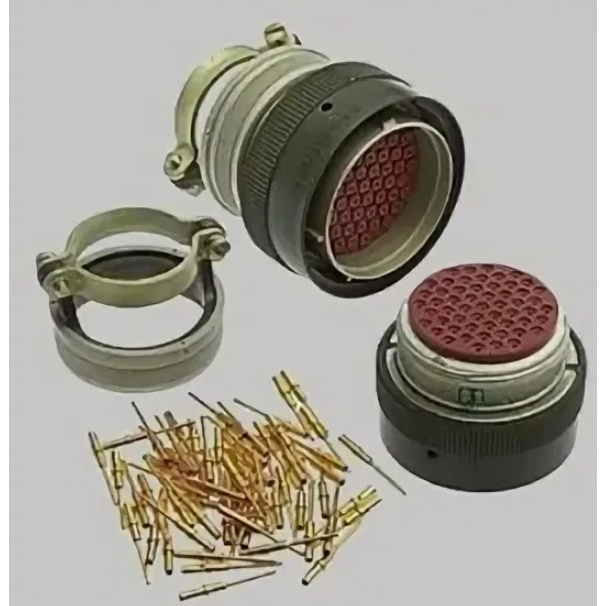

Соединитель состоит из двух частей: вилки и розетки. В зависимости от исполнения, они могут быть как приборными (блочными), так и кабельными. Возможны различные варианты исполнения:

• .
• С прямым кожухом.
• С угловым кожухом.
• С обоймой под термоусаживаемые трубки.

Поляризация и монтаж

вилки и розетки имеют многошпоночную поляризацию корпуса и многопозиционную установку изолятора, что обеспечивает надежное соединение. Сочленение осуществляется байонетным способом, что упрощает процесс подключения и отключения.

Применение

СНЦ23-55/33Р-6-В широко используется в различных областях, включая:

• Радиоэлектронную аппаратуру.
• Промышленное оборудование.
• Специальные устройства для связи и управления.

Этот соединитель является надежным решением для соединения электрических цепей в условиях, требующих высокой степени защиты и долговечности.
