Назначение и область применения

Соединитель СНЦ23-55-33-Р-6-А-В представляет собой цилиндрический низкочастотный электрический разъем, предназначенный для коммутации цепей постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 700 В. Изделие относится к серии СНЦ23 и применяется в радиоэлектронной аппаратуре как специального, так и общего назначения.

Разъем востребован в промышленном оборудовании, измерительных комплексах, лабораторных установках и научно-исследовательской аппаратуре, где требуется стабильное электрическое соединение с высокой механической надежностью и устойчивостью к внешним воздействиям. Конструкция допускает использование в условиях повышенной влажности и значительных перепадов температур без потери эксплуатационных характеристик.

Конструктивные особенности

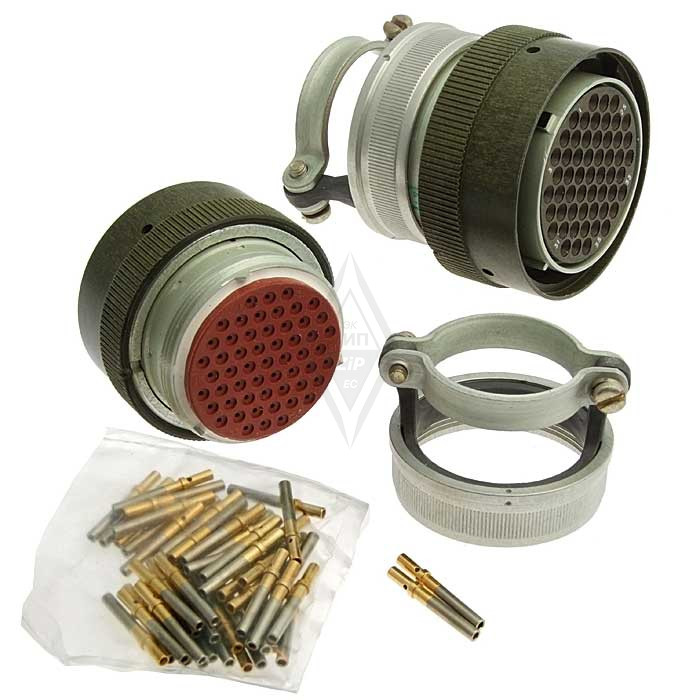

Соединитель состоит из двух ответных частей — вилки и розетки, каждая из которых может быть выполнена в приборном (блочном) или кабельном варианте. Корпус имеет цилиндрическую форму и обеспечивает надежную фиксацию сочленяемых частей. В модели СНЦ23-55-33-Р-6-А-В предусмотрено 55 контактов. Контактные элементы имеют золотое покрытие, что гарантирует низкое переходное сопротивление, защиту от окисления и длительный срок службы даже при многократных коммутациях.

Для предотвращения ошибочного соединения применяется многошпоночная поляризация, а также предусмотрена многопозиционная установка изолятора в корпусе. Это позволяет точно ориентировать соединитель при монтаже и исключает повреждение контактов. Климатическое исполнение — всеклиматическое. Рабочий диапазон температур составляет от минус 60 до плюс 200 градусов Цельсия, при этом изделие сохраняет работоспособность при относительной влажности до 100 процентов при температуре плюс 35 градусов Цельсия.

Монтаж и технические параметры

Соединитель допускает монтаж с прямым или угловым кожухом, что упрощает компоновку в ограниченном пространстве и обеспечивает удобство подвода кабеля. Присоединение проводов к контактам выполняется методом обжимки — это обеспечивает стабильное усилие удержания проводника и минимальное переходное сопротивление в месте соединения.

• Количество контактов: 55
• Рабочее напряжение: до 700 В
• Частотный диапазон: до 3 МГц
• Способ монтажа проводов: обжимка
• Покрытие контактов: золото
• Количество циклов сочленения и разъединения: до 1000
• Климатическое исполнение: всеклиматическое
• Диапазон рабочих температур: от минус 60 до плюс 200 градусов Цельсия

Ресурс по числу сочленений и разъединений достигает 1000 циклов, что подтверждает высокую износостойкость контактной группы и корпусных элементов. Золотое покрытие контактов дополнительно защищает рабочие поверхности от коррозии и сохраняет стабильность электрических параметров на протяжении всего срока службы.

Совместимость и комплектация

Соединитель СНЦ23-55-33-Р-6-А-В входит в серию СНЦ23 и совместим с ответными частями соответствующего типономинала, имеющими аналогичную схему поляризации и количество контактов. При выборе ответной части необходимо учитывать вариант исполнения — приборный или кабельный, а также тип кожуха, используемый при монтаже.

Изделие поставляется без пинов, что позволяет самостоятельно подобрать контактные элементы под конкретное сечение провода и требования монтажа. Такой формат поставки удобен для производителей, осуществляющих собственную подготовку жгутов и кабельных сборок. Артикул изделия — 8076. Точные сведения о производителе, стране производства, сертификатах соответствия и гарантийных обязательствах в представленных данных не указаны.
