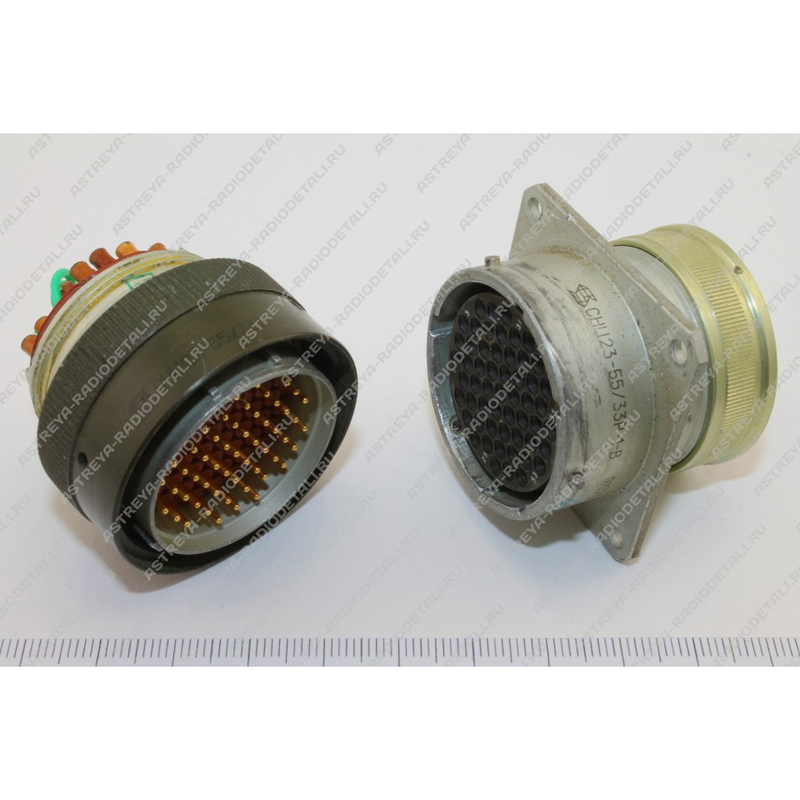

Назначение соединителя СНЦ23-55-33-Р-2-А-В

Электрический соединитель СНЦ23-55-33-Р-2-А-В предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие относится к категории СНЦ23 и применяется в промышленном оборудовании, электронных устройствах, измерительных системах и аппаратуре, где требуется надёжное разъёмное соединение с высокой плотностью контактов. Разъём обеспечивает стабильную передачу сигналов и питающих напряжений, сохраняя работоспособность при многократных циклах сочленения и расчленения.

Благодаря продуманной конструкции и применённым материалам, соединитель подходит для эксплуатации в условиях воздействия специальных факторов, включая вибрации, перепады температур и повышенную влажность. Изделие поставляется без пинов, что позволяет подобрать контактные элементы под конкретные задачи монтажа и требования к токовым нагрузкам.

Технические особенности и конструкция

Соединитель СНЦ23-55-33-Р-2-А-В имеет следующие подтверждённые характеристики:

• количество контактов — 55;
• условный диаметр корпуса — 33 мм;
• тип соединения — байонетное;
• покрытие контактов — золото, обеспечивающее высокую проводимость и устойчивость к коррозии;
• диаметр контактов — от 1 до 2 мм в зависимости от количества контактов;
• максимальное рабочее напряжение — 700 В;
• монтаж провода — обжимной;
• срок службы — до 15 лет;
• количество сочленений и расчленений — до 1000 раз.

Байонетный механизм соединения гарантирует быстрое и надёжное фиксирование ответных частей, исключая самопроизвольное разъединение при вибрационных нагрузках. Обжимной способ монтажа проводов обеспечивает стабильный электрический контакт и механическую прочность соединения, а золотое покрытие контактов снижает переходное сопротивление и предотвращает окисление в процессе длительной эксплуатации.

Применение и монтаж

Соединитель СНЦ23-55-33-Р-2-А-В используется в составе электронных блоков, промышленных контроллеров, распределительных устройств и измерительных комплексов. Он подходит для построения внутриблочных и межблочных соединений, где требуется компактное размещение большого числа проводников. Изделие ориентировано на обжимной монтаж проводов, что упрощает процесс сборки и позволяет выполнять замену отдельных контактных элементов без демонтажа всего соединителя.

Конструкция корпуса условным диаметром 33 мм рассчитана на монтаж в стандартные установочные отверстия соответствующего типоразмера. Благодаря заложенному ресурсу до 1000 циклов сочленения и расчленения, разъём пригоден для эксплуатации в оборудовании, предусматривающем периодическое техническое обслуживание и замену сменных модулей. Устойчивость к воздействию специальных факторов позволяет применять соединитель в аппаратуре, работающей в сложных производственных условиях.

Комплектация и совместимость

Соединитель поставляется без пинов, поэтому контактные элементы подбираются отдельно в соответствии с требуемым диаметром проводов и токовыми параметрами цепи. Типоразмер и конструктивное исполнение соответствуют серии СНЦ23, что обеспечивает совместимость с ответными частями данной категории. Перед монтажом необходимо учитывать рабочее напряжение до 700 В и допустимый частотный диапазон до 3 МГц, а также подбирать обжимной инструмент под контакты диаметром от 1 до 2 мм.

Изделие рассчитано на длительный срок службы до 15 лет при соблюдении условий эксплуатации и правил монтажа. Использование оригинальных контактных элементов и корректная настройка обжимного инструмента обеспечивают заявленные электрические и механические параметры соединения.
